4 Установка и монтаж
Руководство по установке и техническому обслуживанию
21
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
Рису-
нок4-20
Вырезы в теплоизоляции
4.4.8 Открытие кожуха
1 При направленности подключений подающей и обратной ли-
ний системы отопления вверх: отсоедините кожух специаль-
ным инструментом вдоль перфорации.
Рису-
нок4-21
Открытие кожуха
4.4.9 Крепление поворотной кнопки к
контроллеру
1 Установить поворотную кнопку в крепление поворотной
кнопки на устройстве RoCon+ HP и нажать на нее.
Рису-
нок4-22
Установка поворотной кнопки
4.5 Установка опциональных
принадлежностей
4.5.1 Установка резервного
электронагревателя
(EKBUxx)
ИНФОРМАЦИЯ
Если высота потолка низкая, наклоните накопительный
бак, чтобы установить резервный нагреватель в поло-
жении опорожнения. Это необходимо сделать перед
дальнейшими этапами установки.
Внутреннее устройство предусматривает возможность установ-
ки дополнительного электронагревателя (резервного нагревате-
ля EKBUxx). Например, это поможет использовать регенериро-
ванное электричество в качестве дополнительного источника
тепла.
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
4.5.2 Монтаж соединительного набора
внешнего теплогенератора
Для управления резервным электронагревателем или другими
внешними теплогенераторами необходимо установить соедини-
тельный набор внешнего теплообменника.
1 Откройте корпус; для этого выкрутите винт.
2 Выньте дополнительные компоненты из корпуса (зажим ка-
бельного ввода, кабельные стяжки, проходную втулку).
3 Установите соединительный набор на корпус контроллера
внутреннего устройства. Для этого вставьте крюки (1) соеди-
нительного набора в пазы корпуса контроллера (2); а затем
прижмите соединительный набор вниз.
Рису-
нок4-23
Монтаж соединительного набора

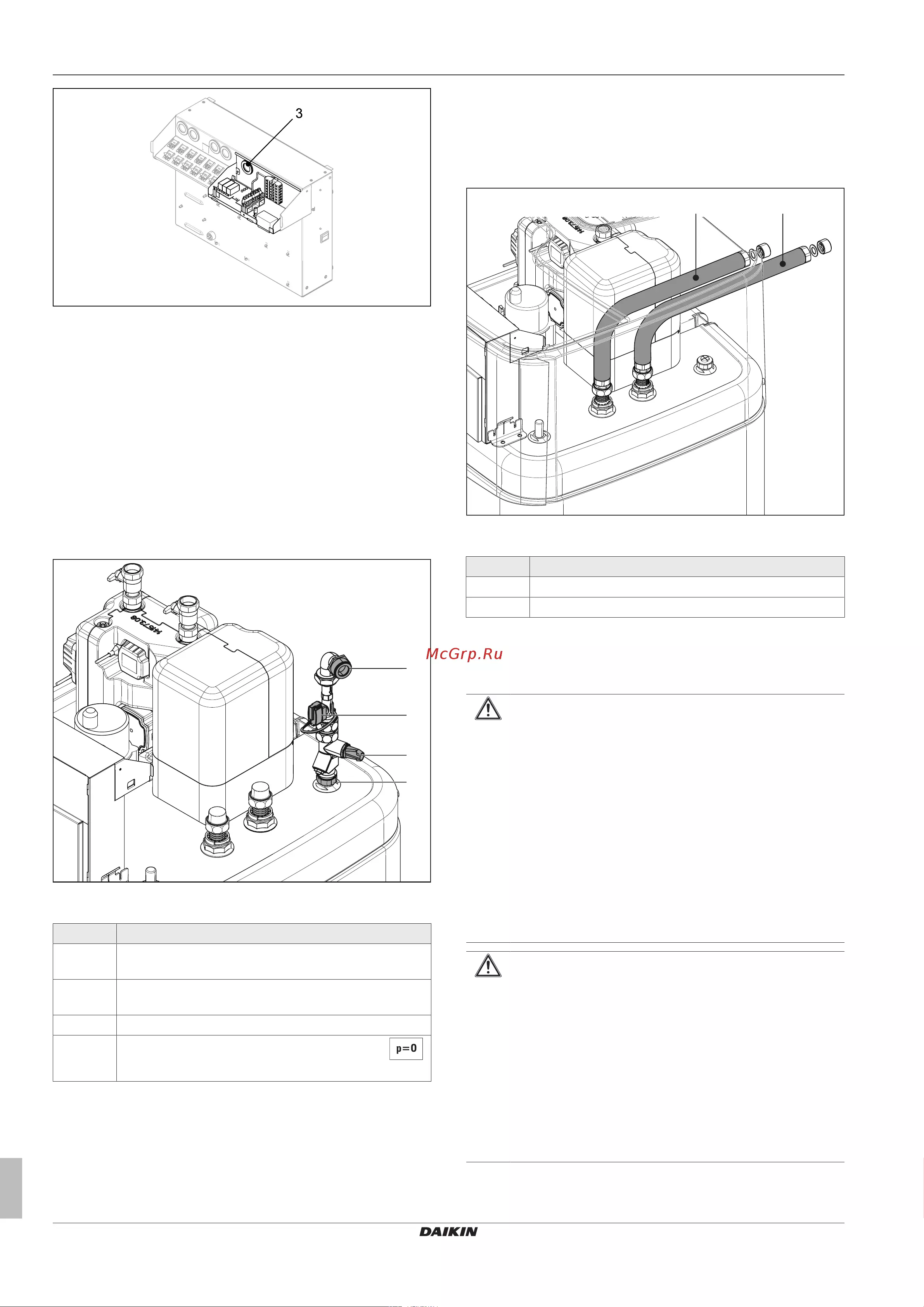

4 Установите проходную втулку (3) в проход между соедини-
тельным набором (A) и корпусом контроллера (B).
