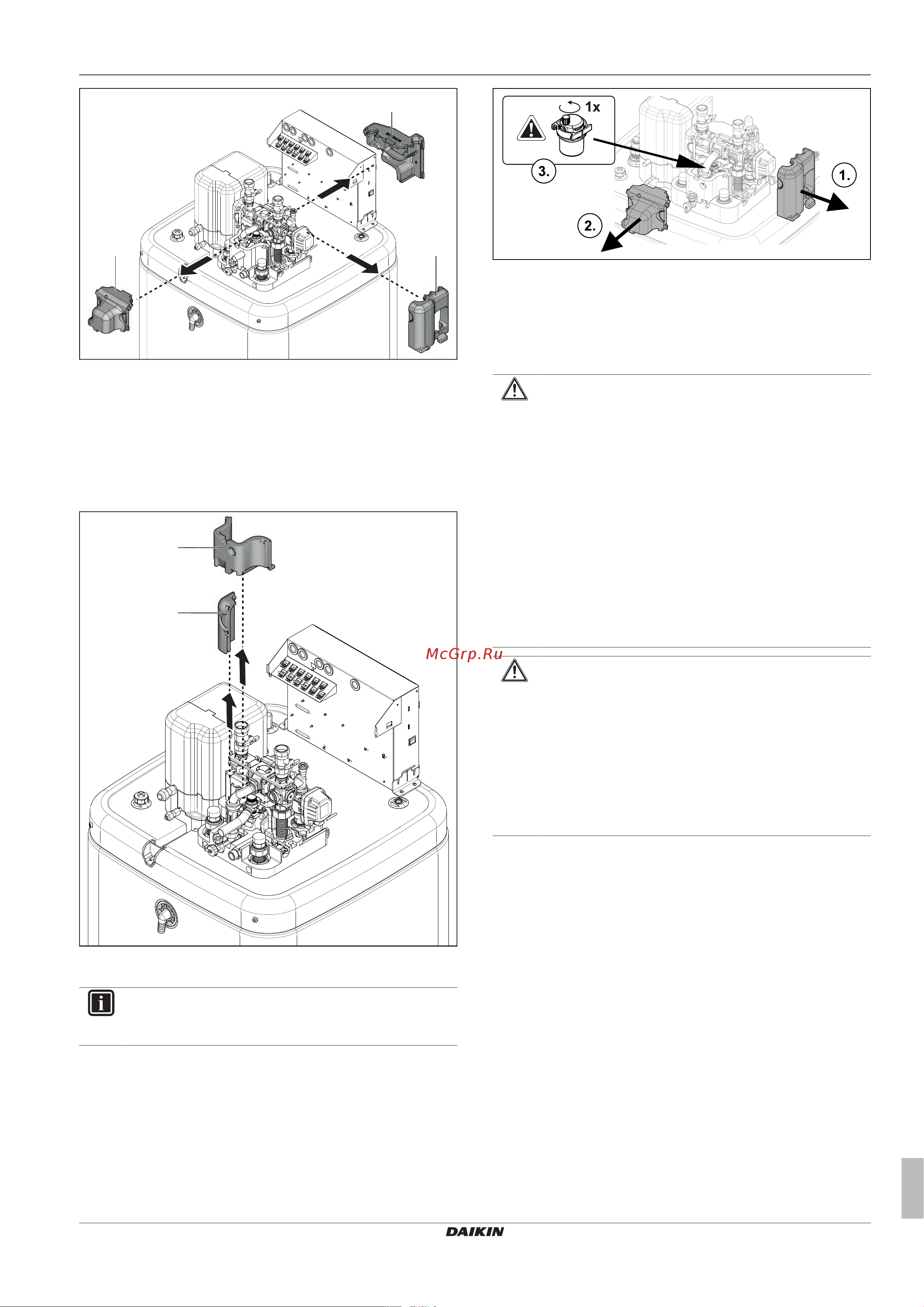

4 Установка и монтаж
Руководство по установке и техническому обслуживанию
19
Daikin Altherma EHS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопи-
телем тепла
008.1444007_01 – 11/2018 – RU
A
B
C
Рису-
нок4-14
Снятие верхней теплоизоляции
2 При необходимости: Выполнить снятие нижней теплоизо-
ляции в следующей последовательности:
▪ Снять боковой изоляционный элемент (поз.A) в вертикаль-
ном направлении.
▪ Снять задний изоляционный элемент (поз.B) в вертикаль-
ном направлении.
A
B
Рису-
нок4-15
Снятие нижней теплоизоляции
ИНФОРМАЦИЯ
Монтаж теплоизоляции осуществляется в обратной по-
следовательности.
4.4.6 Открытие выпускного клапана
1 Снимите теплоизоляцию (см. «4.4.5Снятие теплоизоля-
ции»на стр.18).
2 Откройте выпускной клапан насоса на один оборот.
Рису-
нок4-16
Открытие выпускного клапана
4.4.7 Направленность подключений
подающей и обратной линий системы
отопления
ОСТОРОЖНО!
При работах в системе гидравлики следить за монтаж-
ным положением уплотнительных колец круглого сече-
ния во избежание повреждения колец и, как следствие,
негерметичности.
▪ После демонтажа или перед монтажом разъемных
соединений на вставляемую деталь следует обяза-
тельно устанавливать уплотнительные кольца круг-
лого сечения (см. «Гидравлические разъемные со-
единения»на стр.20).
▪ Подключение трубопроводов системы отопления че-
рез разъемные соединения должно выполняться без
внутренних напряжений. В частности, при подключе-
нии гибких трубопроводов (воздухонепроницаемых!)
следует создать соответствующую разгрузку напря-
жений (см. ).
ОСТОРОЖНО!
Если вставные скобы не вставлены надлежащим об-
разом, то возможно высвобождение муфт из их крепле-
ний, в результате чего возможен очень сильный или
постоянный выход жидкости.
▪ Перед насаждением вставной скобы убедиться, что
скоба входит в паз муфты. Для этого вставить муфту
в крепление так, чтобы сквозь крепление вставной
скобы стал виден паз.
▪ Насадить вставные скобы до упора.
Подключения подающей и обратной линий системы отопления
могут быть направлены вверх или позади устройства для опти-
мального использования условий на месте размещения.
Стандартно устройство поставляется с направленными вверх
подключениями. Для направления подключений позади устрой-
ства необходимо выполнить следующие операции по переобо-
рудованию:
1 Снять защитный кожух и верхнюю теплоизоляцию
(см.«4.4.2Снятие защитного кожуха»на стр.17).
