Daikin ETBH16DF9W — руководство по подключению электрооборудования для установщиков [113/288]
![Daikin ETBH16DF9W [113/288] Подключение электрооборудования](/views2/1797375/page113/bg71.png)
8 | Подключение электрооборудования
Руководство по применению для установщика
113
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
Позиция Требование
Настройки горячей воды
бытового потребления
Для накопления тепловой энергии в резервуаре
горячей воды бытового потребления проверьте,
чтобы с интерфейса пользователя настройке [9.2.1]
(Гор.вода быт.потр.) было задано одно из
следующих значений:
▪ EKHWS/E
Резервуар со вспомогательным нагревателем,
установленным на нем сбоку.
▪ EKHWP/HYC
Резервуар со вспомогательным нагревателем,
установленным на нем сверху (опция).
Настройки управления
энергопотреблением
С интерфейса пользователя задайте:
▪ [9.9.1]=1 (Управление потреблением
энергии = Непрерывный)
▪ [9.9.2]=1 (Тип = кВт)

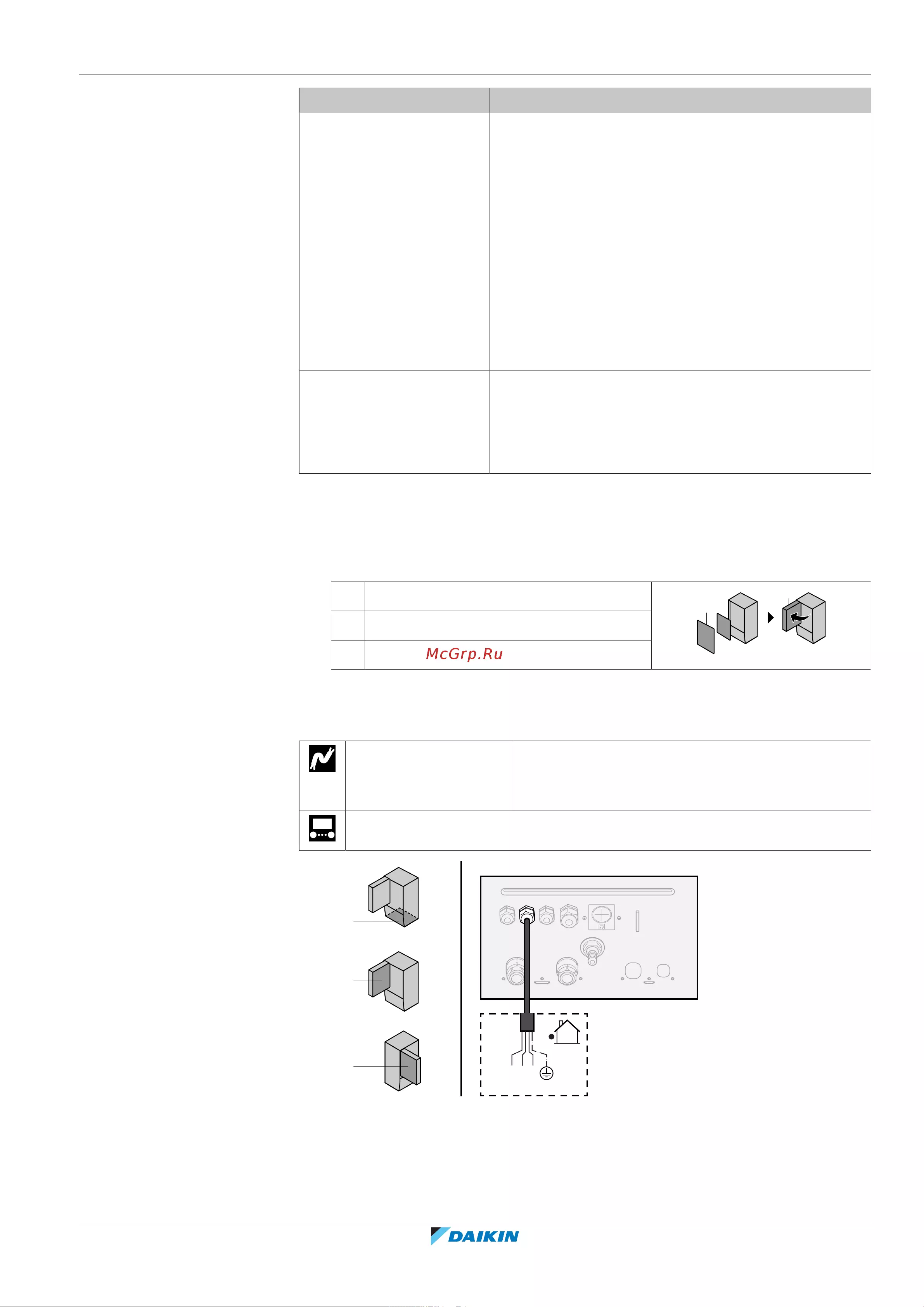

8.3.1 Подключение основного источника питания
1 Снимите следующие элементы (см. раздел «Чтобы открыть внутренний
агрегат» [469]):
1 Лицевая панель
1
2
3
2 Крышка распределительной коробки
3 Распределительная коробка
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
кабель (=основное
электропитание)
Провода: (3+GND)×1,5мм²
—
B
C
A
A
a
1 2 3
