Daikin ETBH16DF9W — руководство по подключению электрооборудования для установщиков [115/288]
![Daikin ETBH16DF9W [115/288] Резервный нагреватель](/views2/1797375/page115/bg73.png)
8 | Подключение электрооборудования
Руководство по применению для установщика
115
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

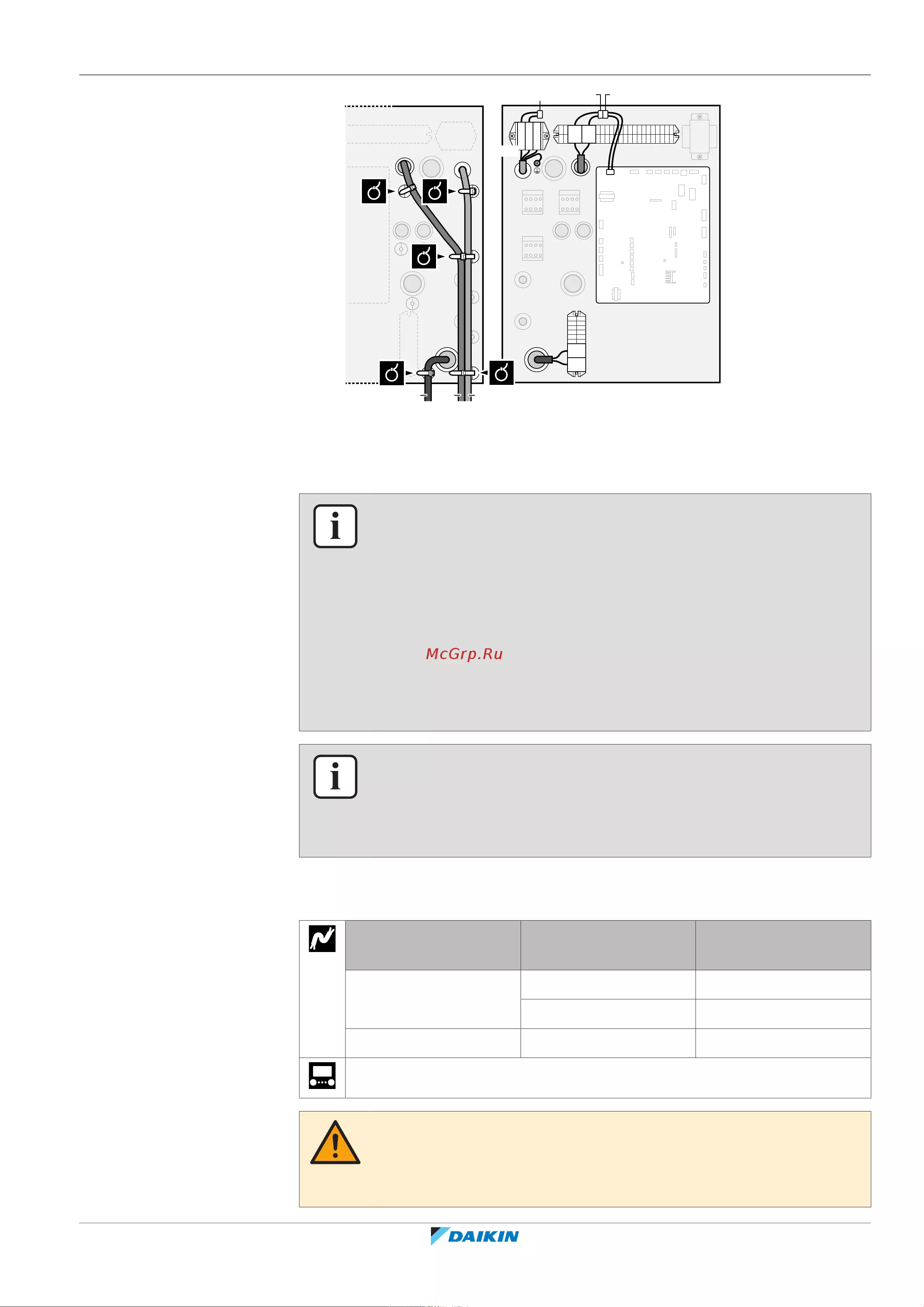

CB
5 6
1 2 3
9 10
X11YA X11YB X11Y
X5M
X1A
X2M
X1M
X5M
X2M
c b a
A1P A1P
X1M

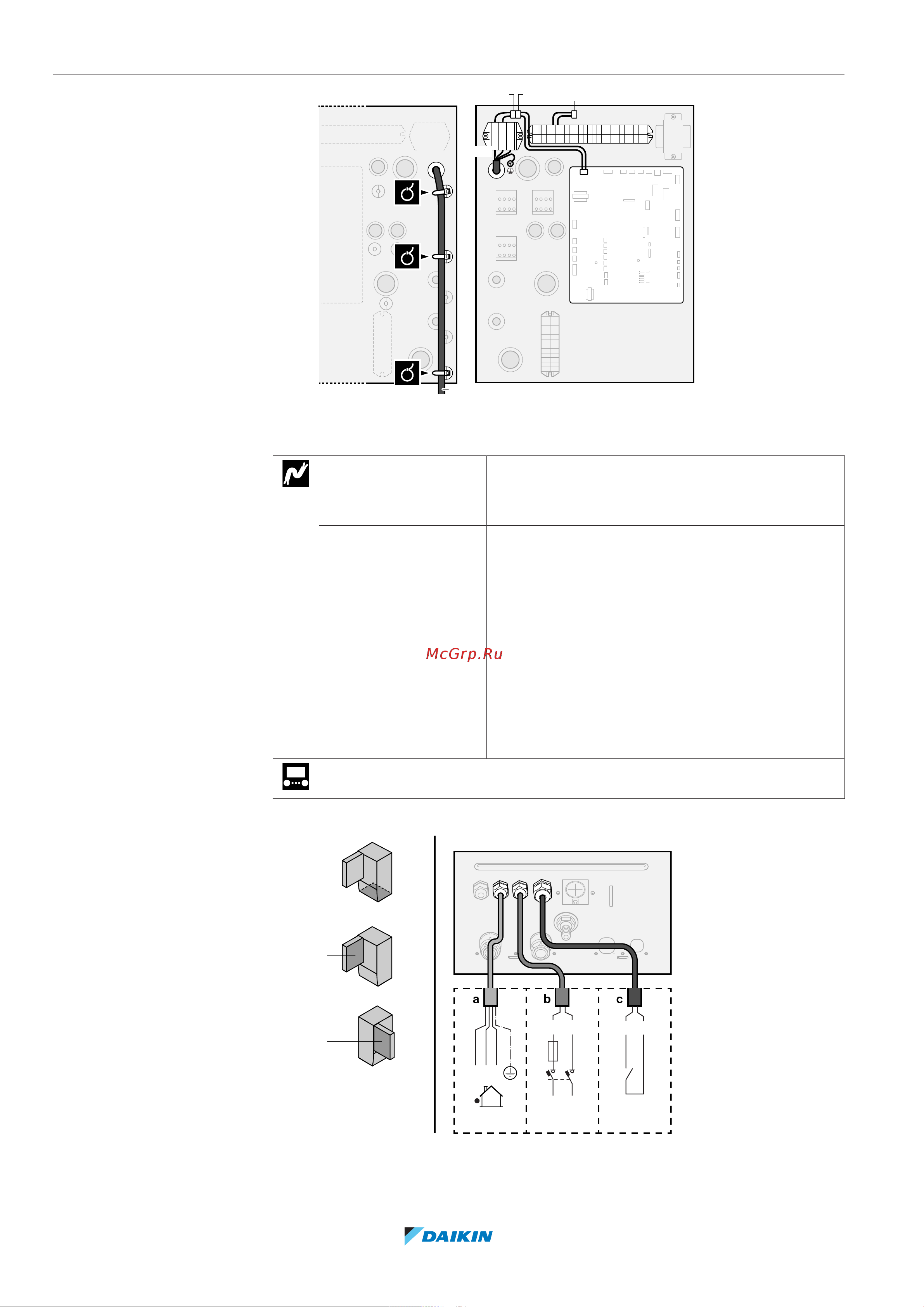

a Соединительный кабель (=основной источник питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
3 Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным энергосбережением
подсоедините X11Y к X11YB. Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6 зависит от типа подачи
электропитания с предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему агрегату:
▪ если подача электропитания с предпочтительным энергосбережением
прерывается в активном режиме ИЛИ
▪ если не допускается потребление энергии внутренним агрегатом при подаче
электропитания с предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу подключается к тем же
клеммам (X5M/9+10), что и предохранительный термостат. Таком образом, у
системы может быть источник электропитания по льготному тарифу ИЛИ
предохранительный термостат.
8.3.2 Подсоединение электропитания к резервному нагревателю
Модель резервного
нагревателя
Электропитание Провода
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к отдельному источнику питания
и ДОЛЖЕН защищаться защитными устройствами согласно действующему
законодательству.
