Daikin ETBH16DF9W — руководство по монтажу агрегата: пошаговая инструкция для установщика [80/288]
![Daikin ETBH16DF9W [80/288] Монтаж агрегата](/views2/1797375/page80/bg50.png)
6 | Монтаж агрегата
Руководство по применению для установщика
80
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
42 kg

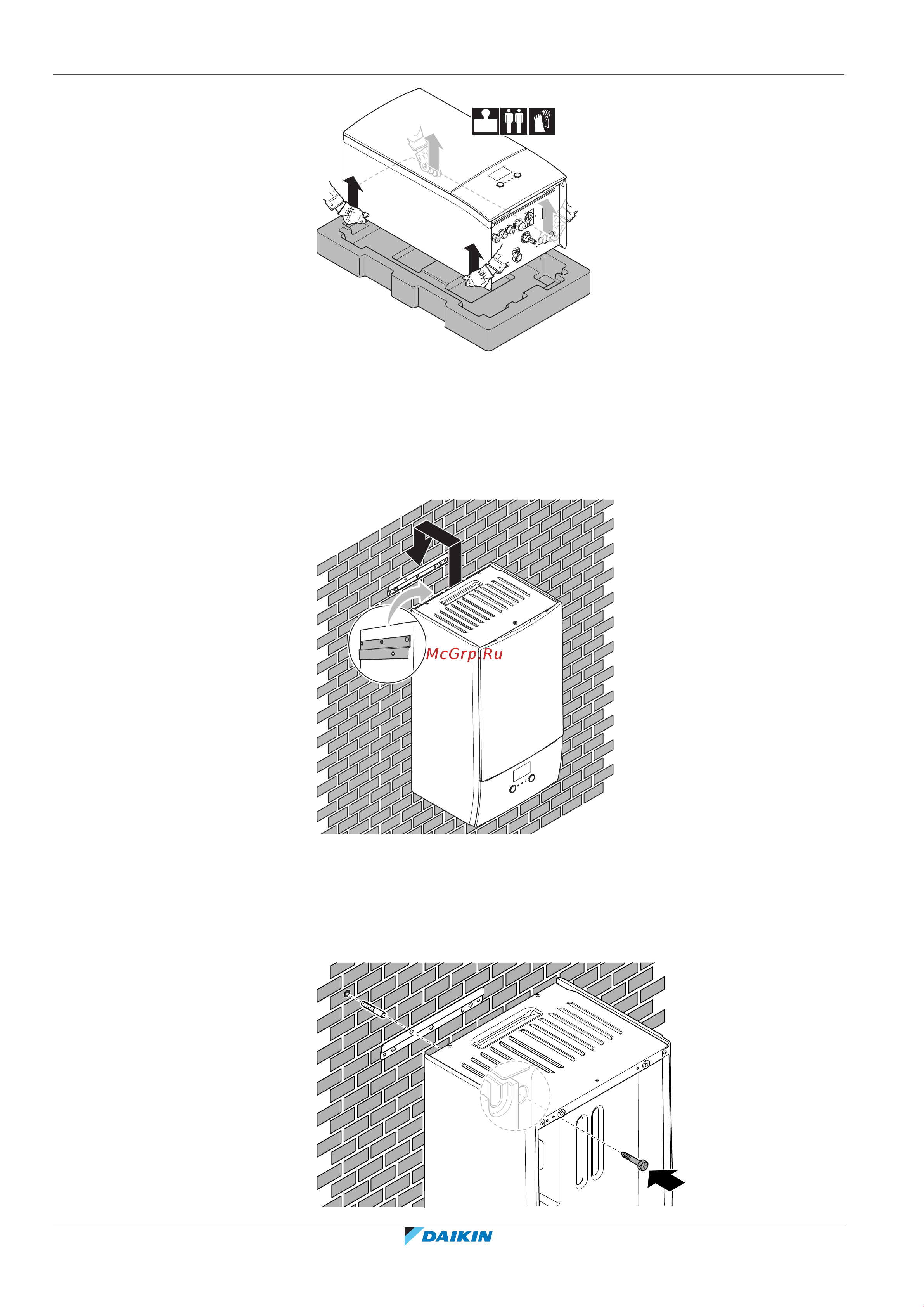

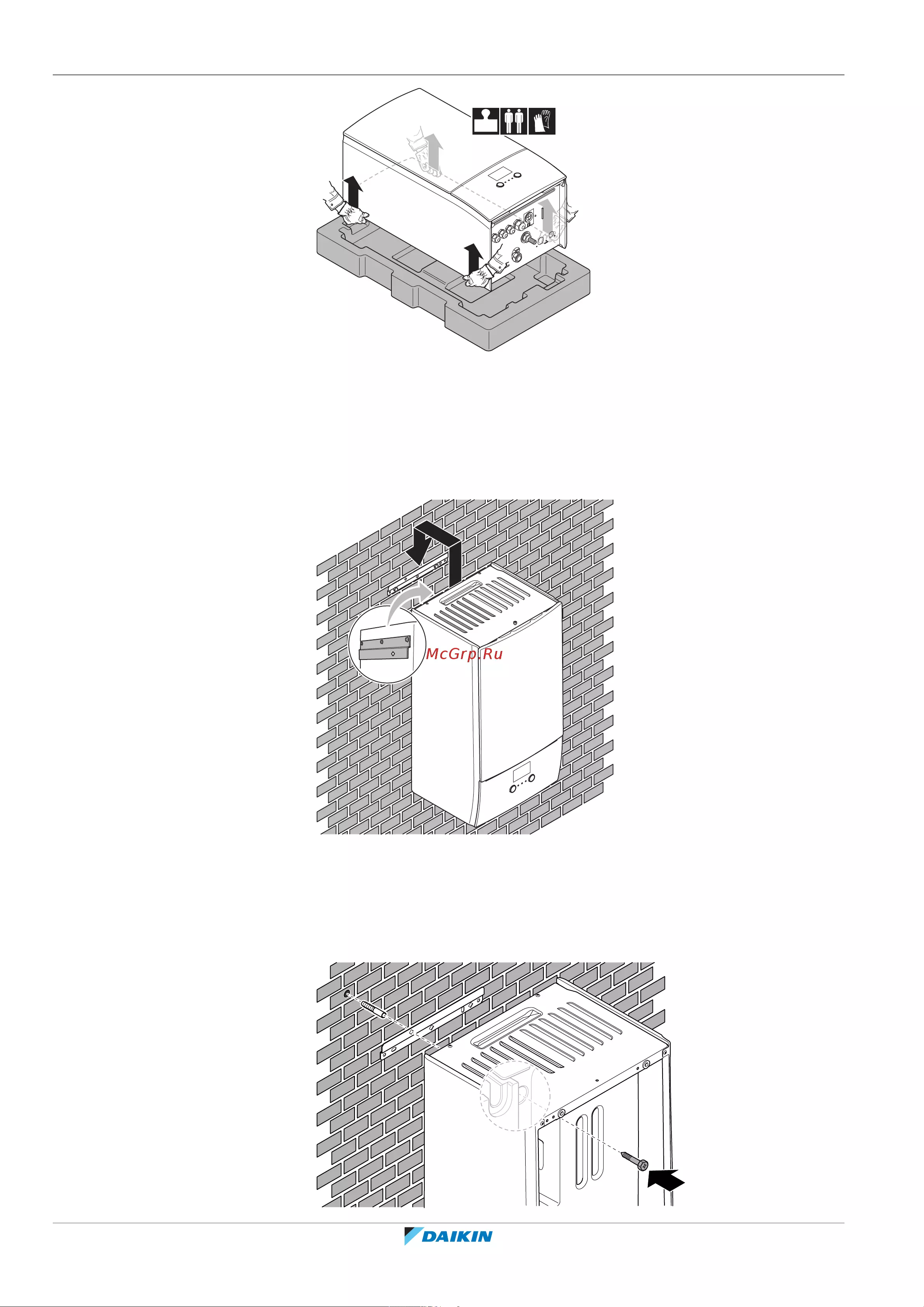

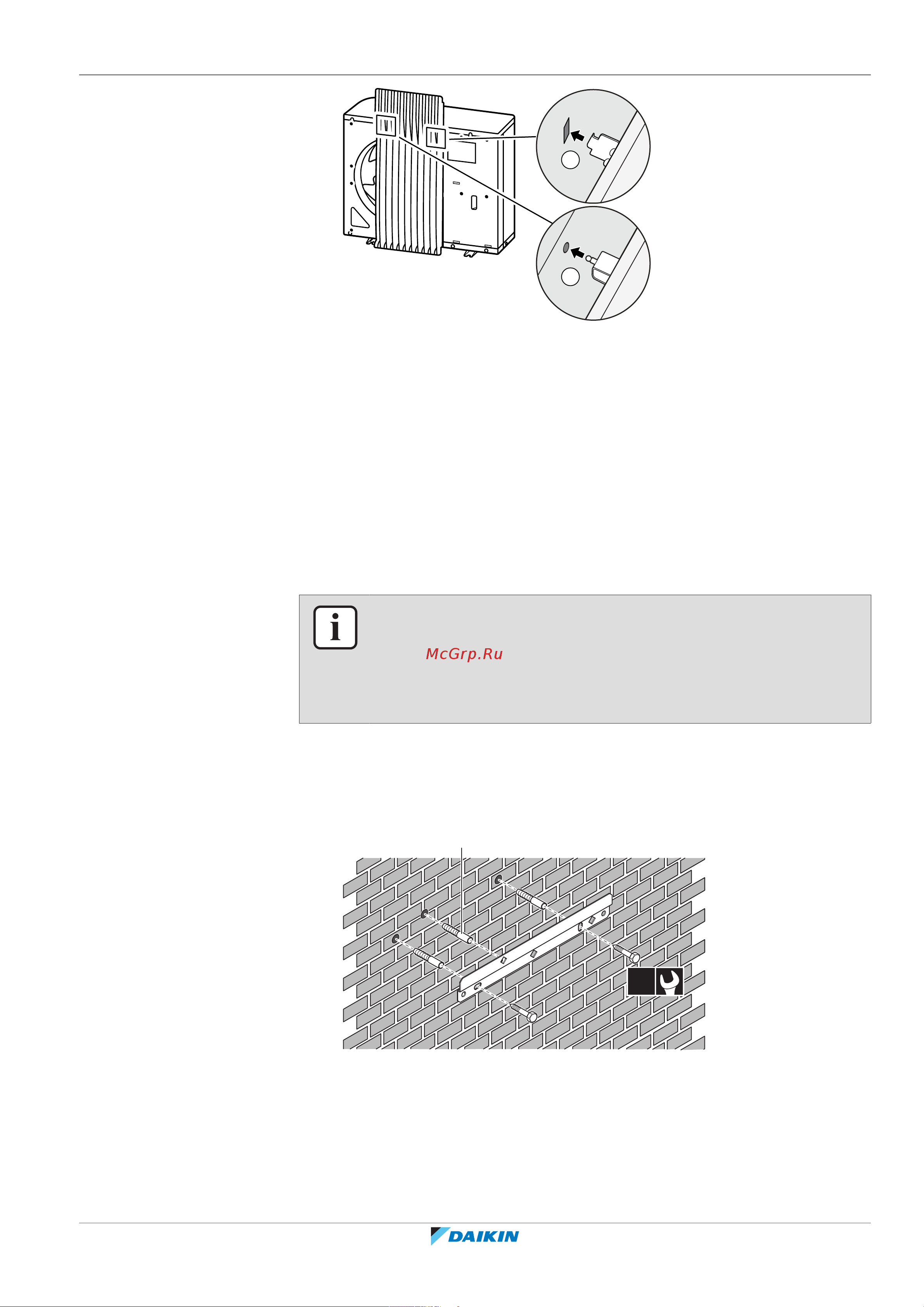

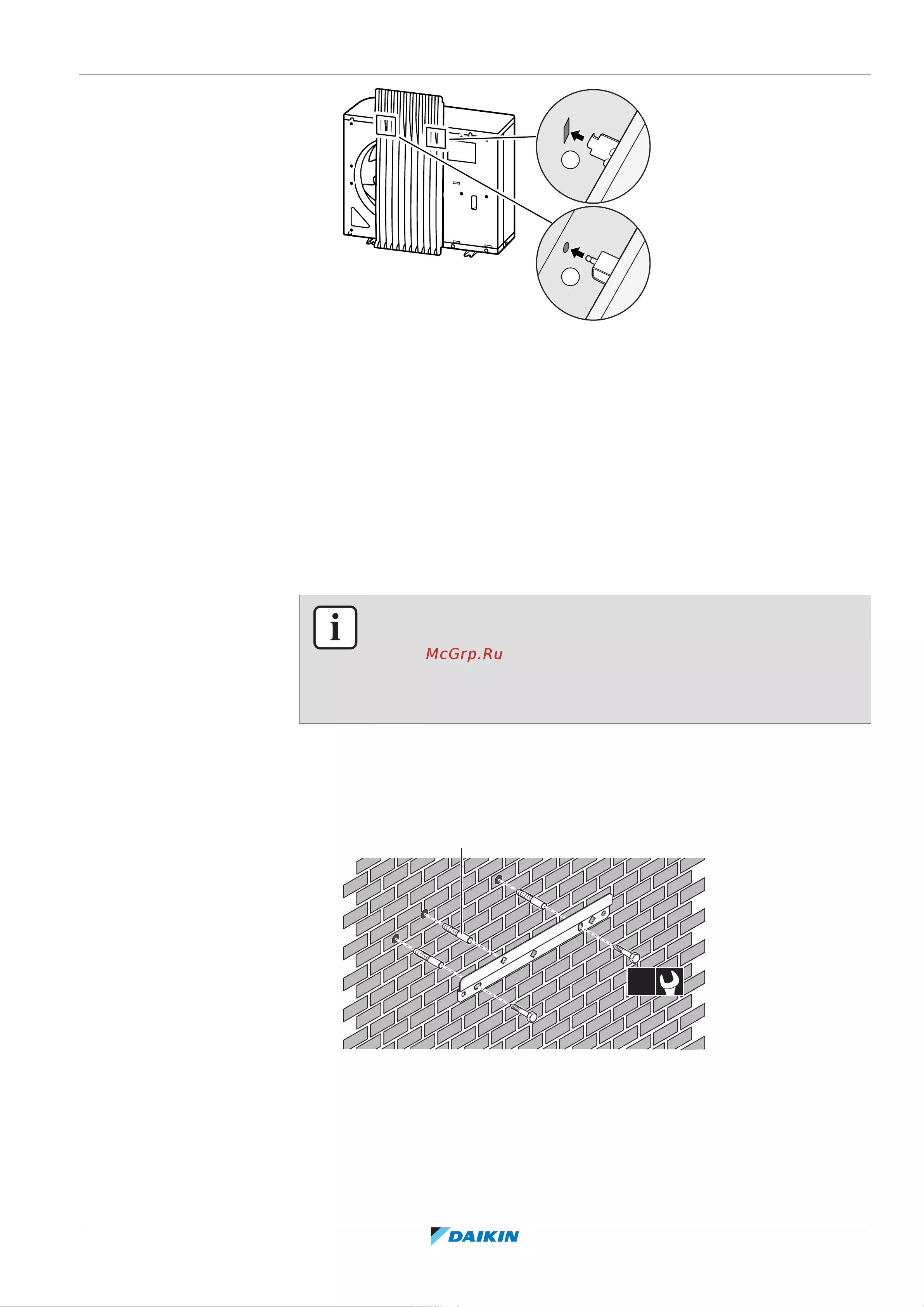

3 Закрепите агрегат на стенном кронштейне:
▪ Наклоните верх агрегата к стене в месте установки стенного
кронштейна.
▪ Установите кронштейн на заднюю сторону агрегата над стенным
кронштейном. Позаботьтесь о том, чтобы агрегат был закреплен
надлежащим образом.
4 Опция: Если вы хотите зафиксировать агрегат на стене с внутренней
стороны агрегата:
▪ Снимите верхнюю переднюю панель и откройте распределительную
коробку. См. раздел «Чтобы открыть внутренний агрегат» [469].
▪ Закрепите агрегат на стене с помощью винта диаметром 8мм.
