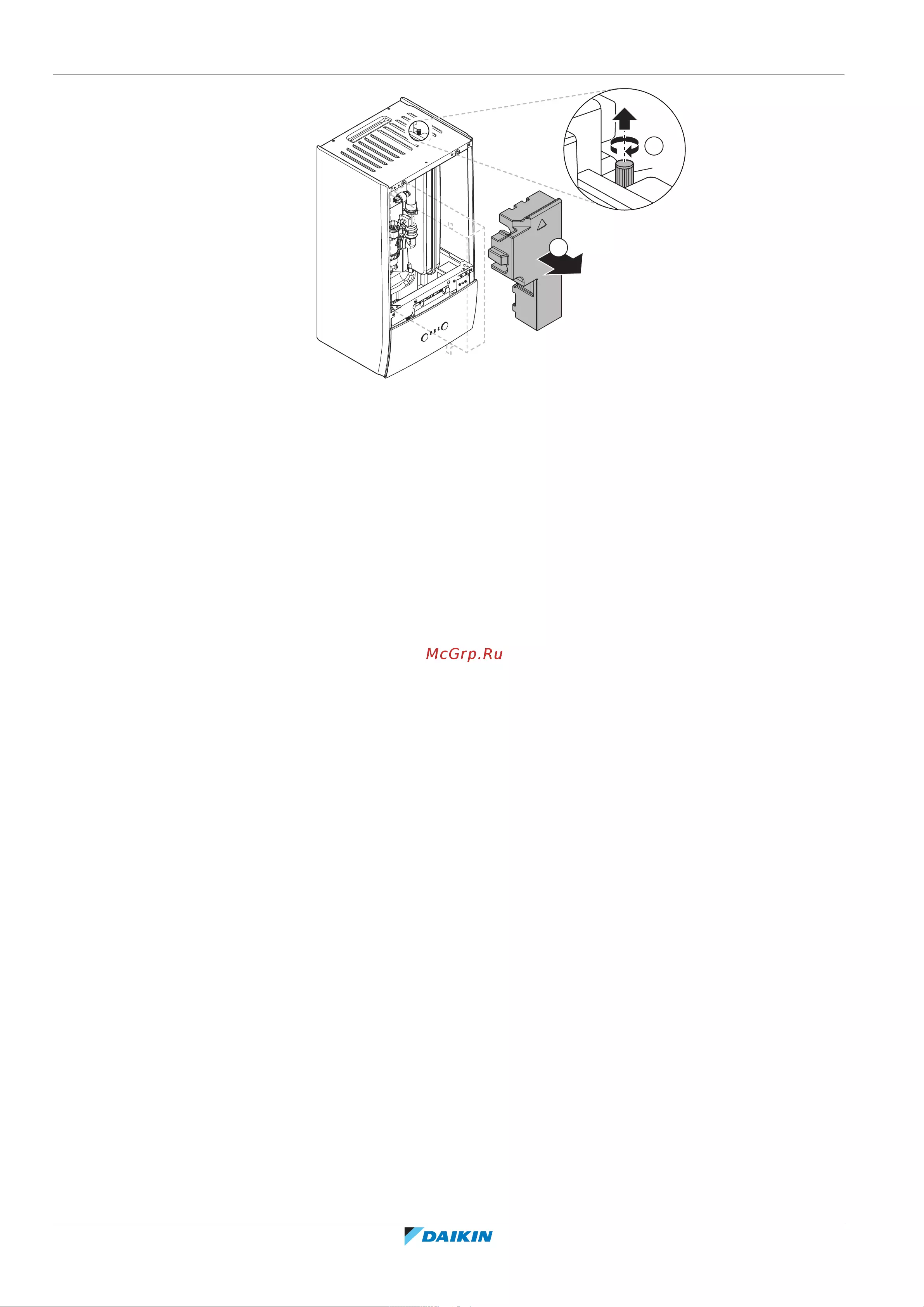

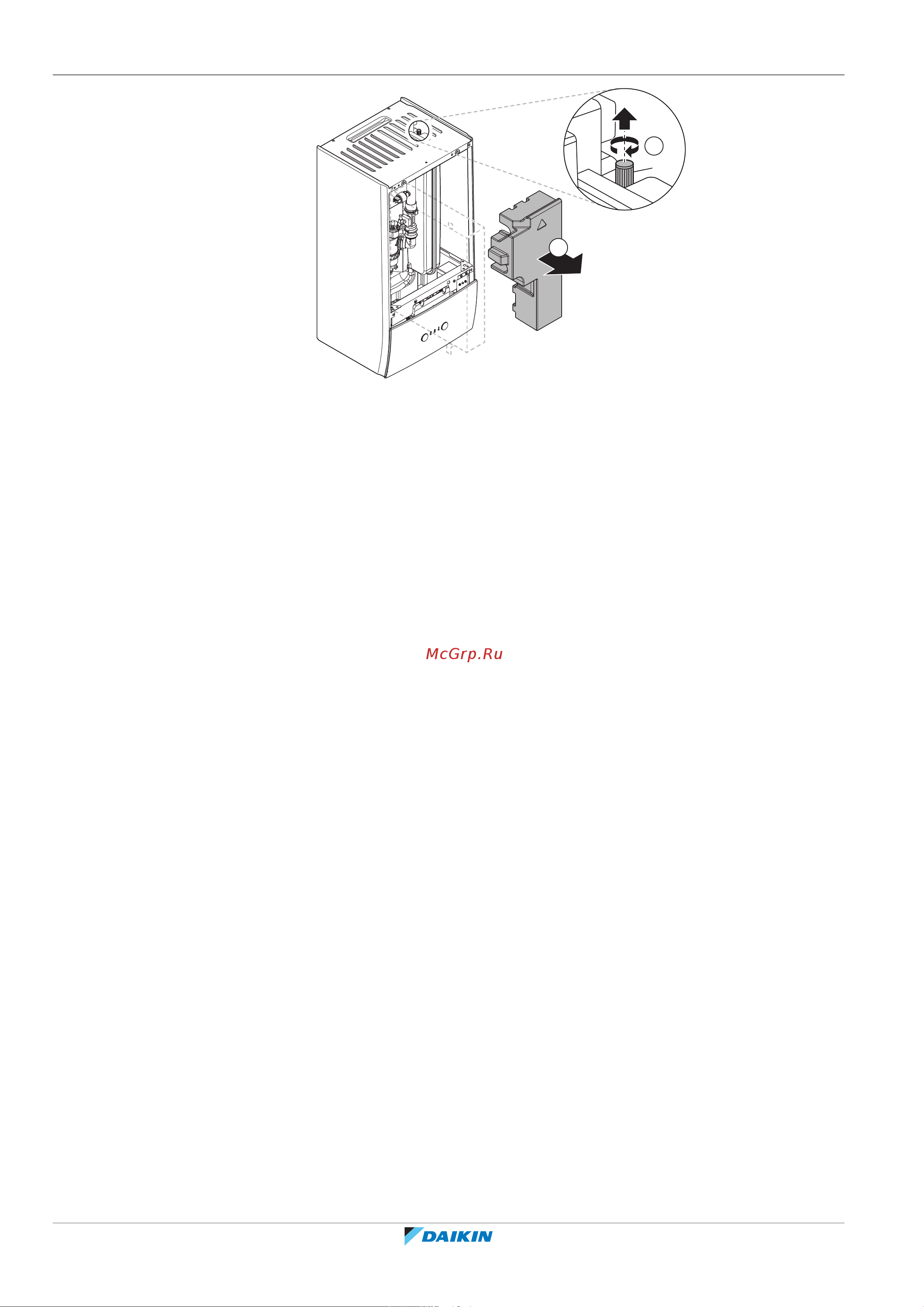

7 | Монтаж трубопроводов
Руководство по применению для установщика
87
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
(a)
Разница высот установки (м) между высотой самой высокой точки контура
циркуляции воды и высотой внутреннего агрегата. Если внутренний агрегат находится
в самой высокой точке установки, то разница высот считается равной 0м.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется при любых
условиях. Этот минимальный расход — это расход, требуемый во время
размораживания/работы резервного нагревателя. Для этой цели используйте
перепускной клапан избыточного давления, поставляемый вместе с агрегатом,
и обеспечьте соблюдение требований по минимальному объему воды.
ПРИМЕЧАНИЕ
Для гарантии надлежащей работы рекомендуется, чтобы во время подготовки
горячей воды бытового потребления расход составлял не менее 28л/мин.
ПРИМЕЧАНИЕ
В случае низкой температуры контура воды, в который добавлен гликоль,
расход НЕ отображается на интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством теста насоса (убедитесь в
том, что на интерфейсе пользователя НЕ отображается ошибка 7H).
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в определенном контуре нагрева
помещения осуществляется посредством дистанционно управляемых клапанов,
важно поддерживать минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода, формируется ошибка расхода
7H (нет нагрева или работы).
Минимально допустимый расход
25л/мин
См. рекомендуемую процедуру в разделе «10.4Перечень проверок во время
пуско-наладки» [4224].
7.1.4 Изменение предварительного давления в расширительном баке
ПРИМЕЧАНИЕ
Регулировка предварительного давления в расширительном баке должна
выполняться только лицензированным монтажником.
Стандартное предварительное давление в расширительном баке составляет
1 бар. Если предварительное давление требуется изменить, то примите во
внимание следующие указания.
▪ Для создания предварительного давления в расширительном баке
используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления приведет к
сбоям в работе системы.
Изменение предварительного давления в расширительном баке производится
путем выпуска или повышения давления азота через клапан Шредера в
расширительном баке.
