![Daikin ETBH16DF9W [53/288] Руководство по применению](/views2/1797375/page53/bg35.png)
5 | Руководство по применению
Руководство по применению для установщика
53
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

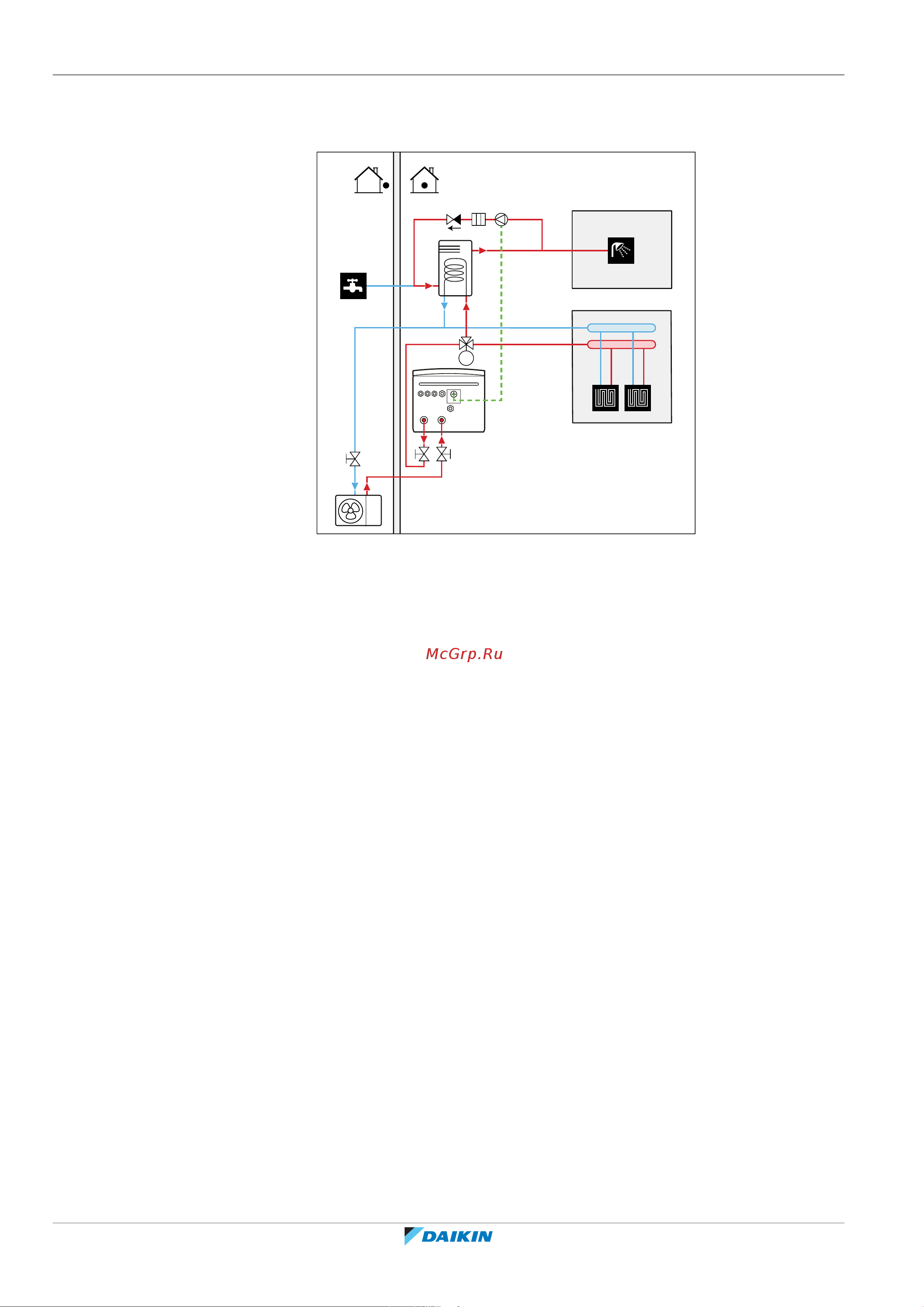

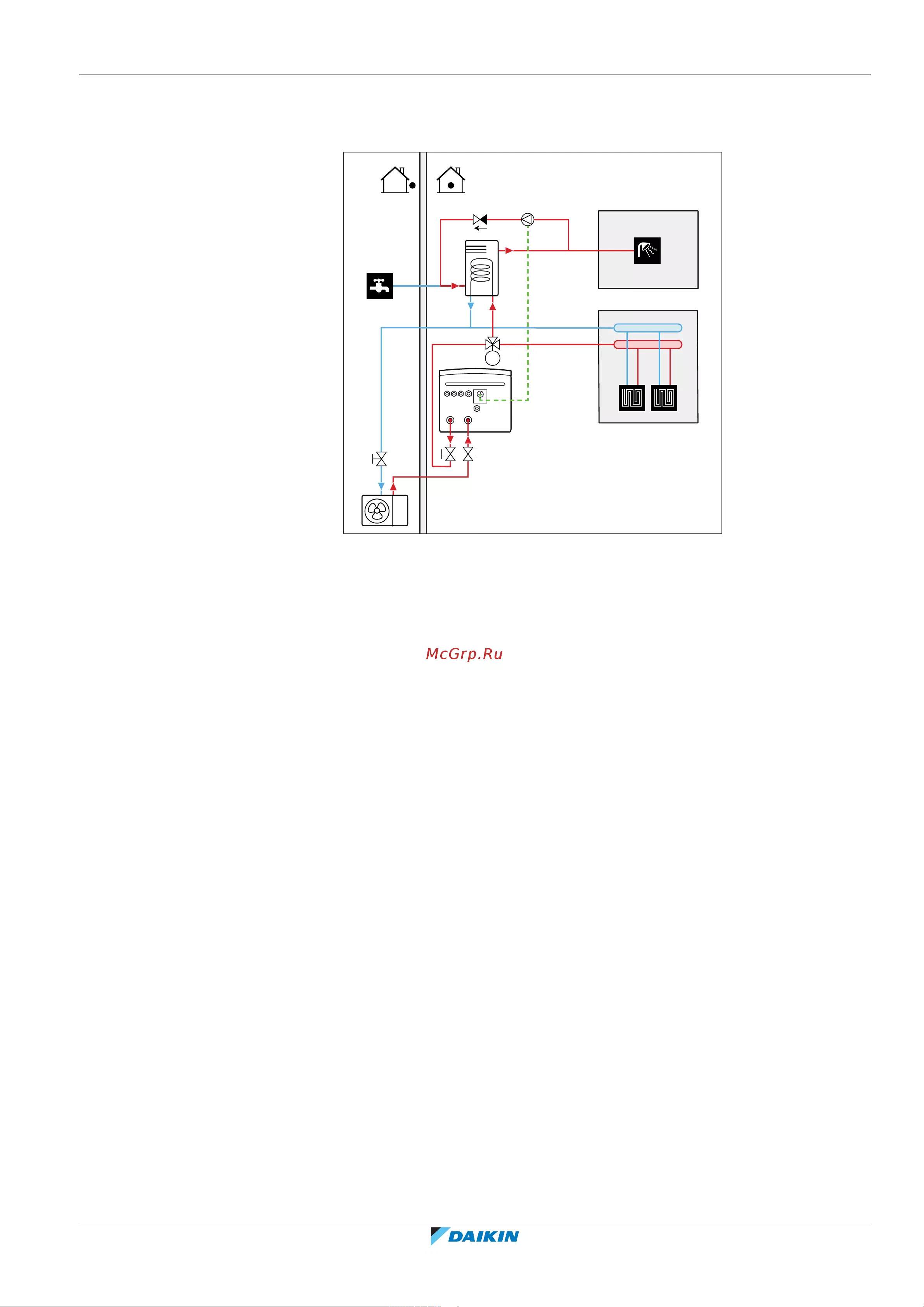

5.4.6 Насос ГВБП для предварительного нагрева резервуара
Настройка
M
b
c
a
d
ef
a Резервуар ГВБП
b ВХОД холодной воды
c ВЫХОД горячей воды (для душа (приобретается на месте))
d 3-ходовой клапан с электроприводом (приобретается на месте)
e Насос ГВБП (приобретается по месту установки)
f Обратный клапан (приобретается на месте)
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «Подключение насоса горячей воды бытового
потребления» [4120].
▪ Для отдельного резервуара ГВБП: Если электрический резервный
нагреватель в контуре нагрева помещения отсутствует, следует установить
насос ГВБП для предварительного нагрева резервуара.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «9Конфигурирование» [4127].
5.5 Настройка учета энергопотребления
▪ Через интерфейс пользователя можно считать следующие данные
энергопотребления:
- Величина нагрева
- Потребленная энергия
▪ Можно считать данные энергопотребления:
- Для обогрева помещения
- Для охлаждения помещения
- Для нагрева горячей воды бытового потребления
