Daikin ETBH16DF9W — руководство по монтажу агрегата и установке воздуховыпускной решетки [77/288]
![Daikin ETBH16DF9W [77/288] Снятие воздуховыпускной решетки и ее закрепление в защитном положении](/views2/1797375/page77/bg4d.png)
6 | Монтаж агрегата
Руководство по применению для установщика
77
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
5
4
6

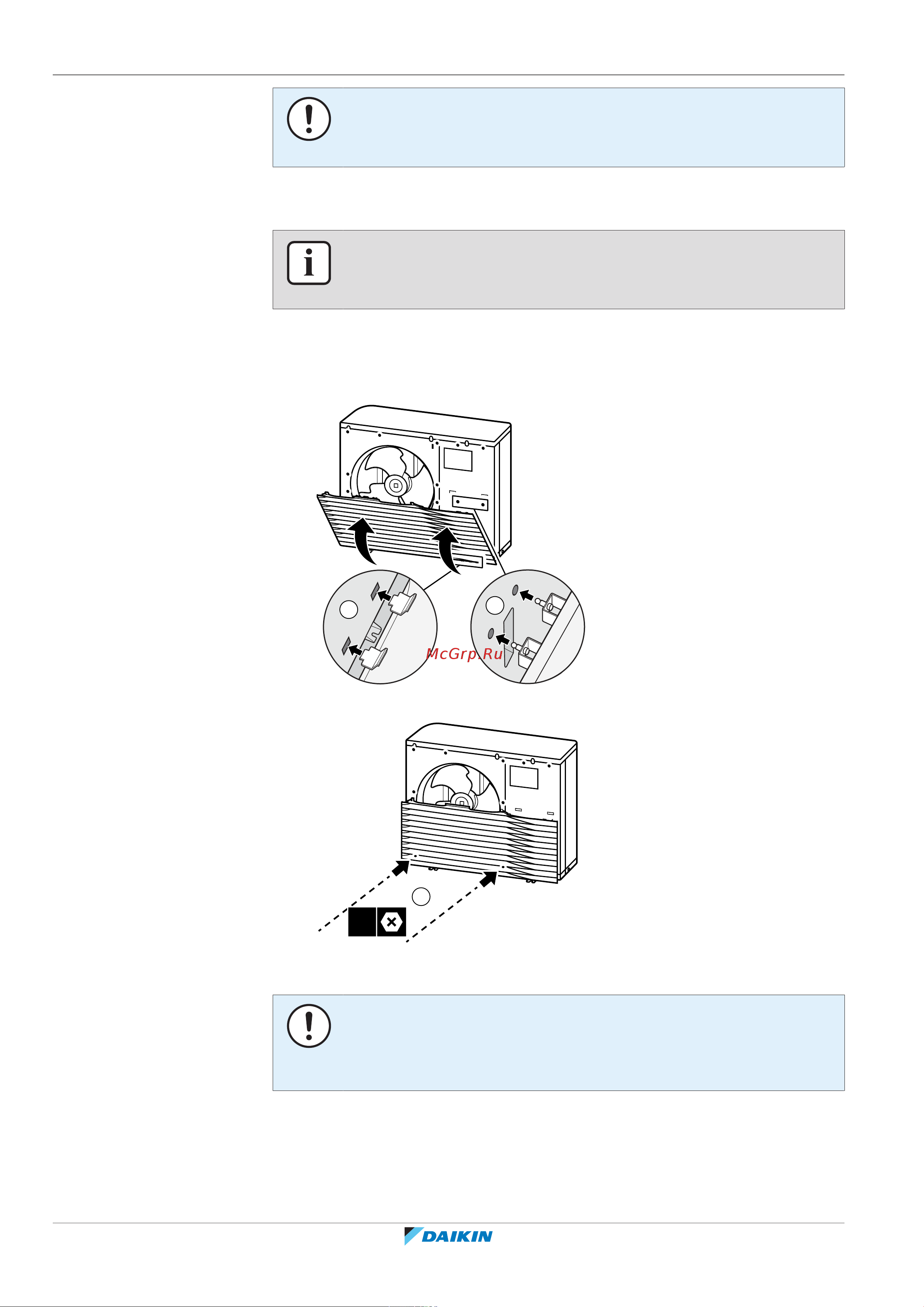

7 Вставьте крюки.
8 Вставьте штифты с полукруглыми головками.
8
7
9 Вкрутите 6 оставшихся винтов.
9
6×

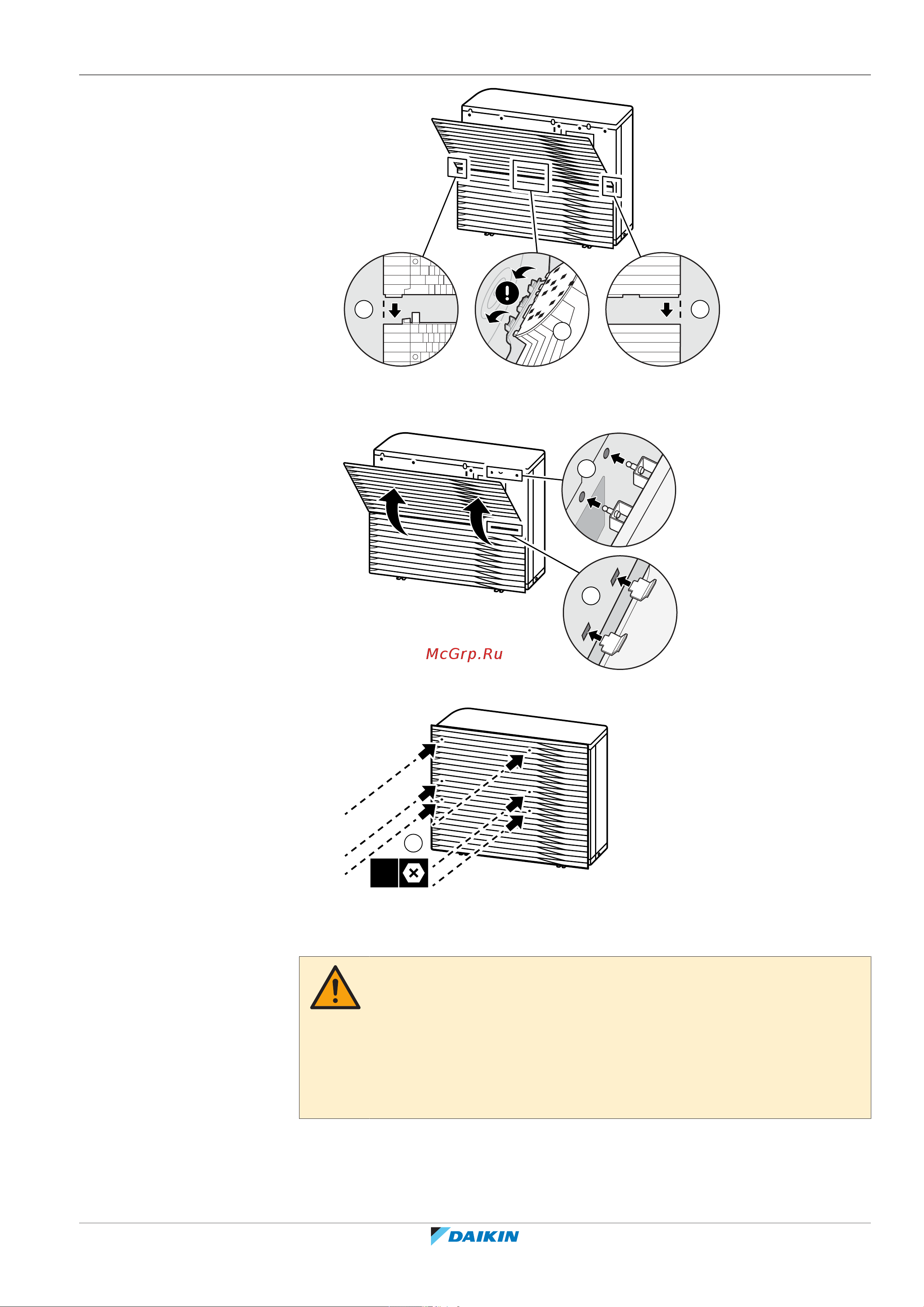

6.3.7 Снятие воздуховыпускной решетки и ее закрепление в защитном положении
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ или обслуживанием
наружного агрегата проверьте, чтобы вращающийся вентилятор в целях защиты
был закрыт воздуховыпускной решеткой. См.:
▪ «Установка воздуховыпускной решетки» [476]
▪ «Снятие воздуховыпускной решетки и ее закрепление в защитном
положении» [477]

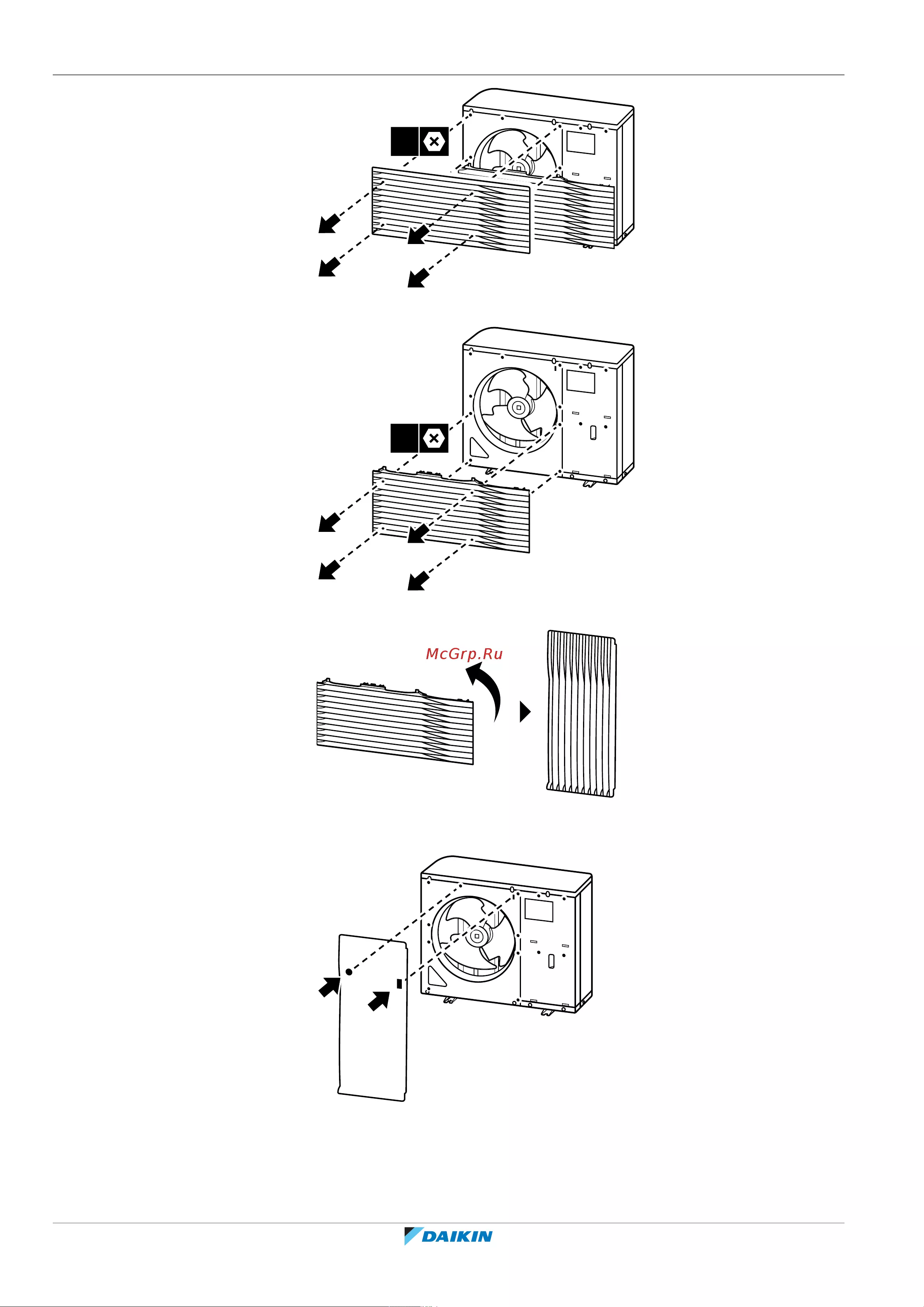

1 Снимите верхнюю часть воздуховыпускной решетки.
