![Daikin ETBH16DF9W [64/288] Монтаж агрегата](/views2/1797375/page64/bg40.png)
6 | Монтаж агрегата
Руководство по применению для установщика
64
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
Сильный ветер (≥18км/ч) в направлении выброса воздуха из наружного блока
вызывает короткое замыкание (всасывание выбрасываемого воздуха). Это
может привести к следующим последствиям:
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста высокого;
▪ поломка вентилятора (постоянное воздействие сильного ветра может
привести к нарастанию оборотов вентилятора вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от ветра
защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы воздухоприемник
был направлен к стене и НЕ подвергался непосредственному воздействию
ветра.
b
a
c
b

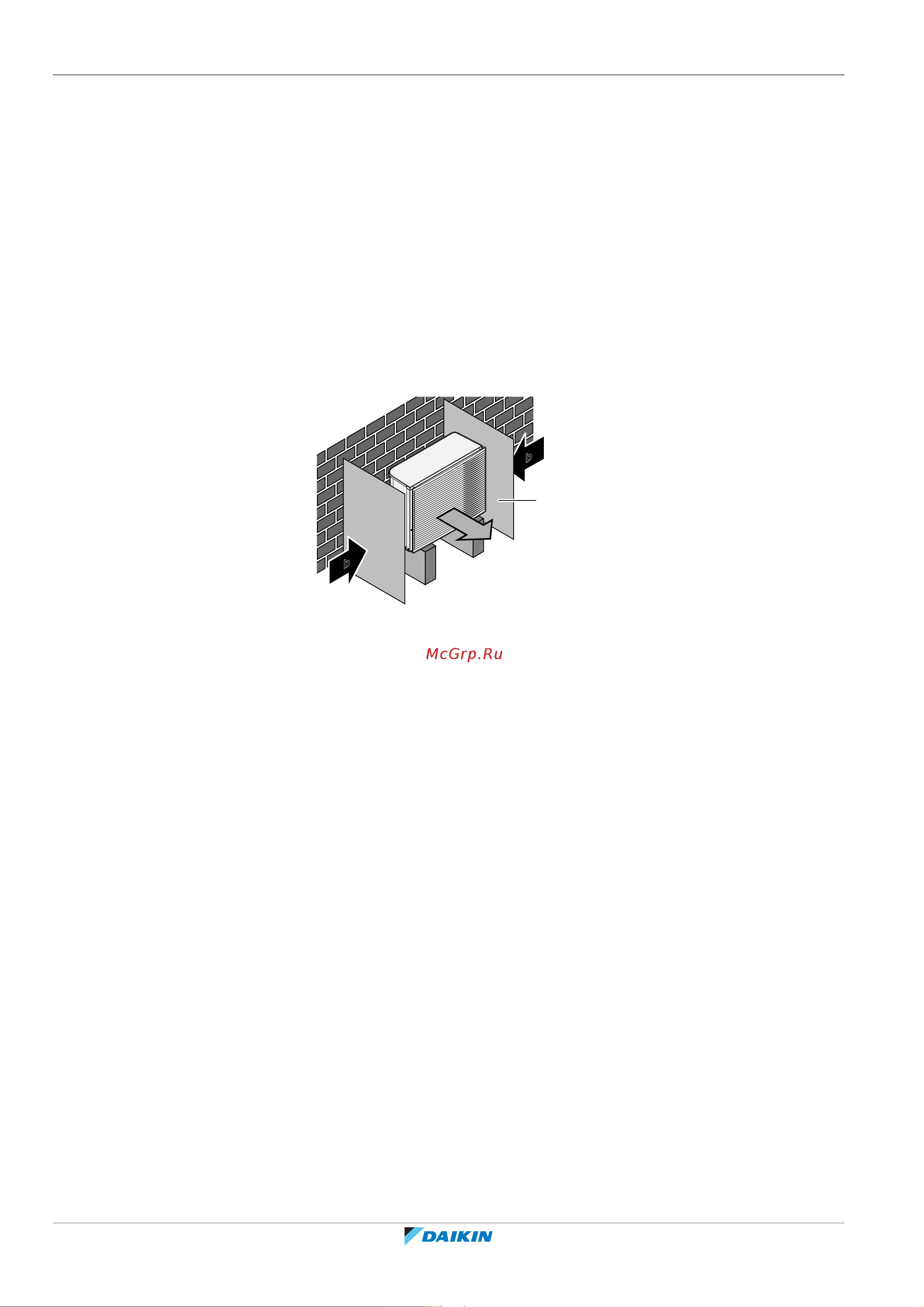

a Защитный экран
b Преобладающее направление ветра
c Воздуховыпускное отверстие
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со спальней), где
шум блока во время работы может доставлять неудобство.
Обратите внимание: Если звук измерить в фактических условиях установки,
то из-за окружающего шума и звуковых отражений значение, полученное в
результате измерения, может превышать уровень звукового давления,
указанный в разделе "Звуковой спектр" книги технических данных.
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
НЕ рекомендуется устанавливать блок в следующих местах, так как это может
сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.

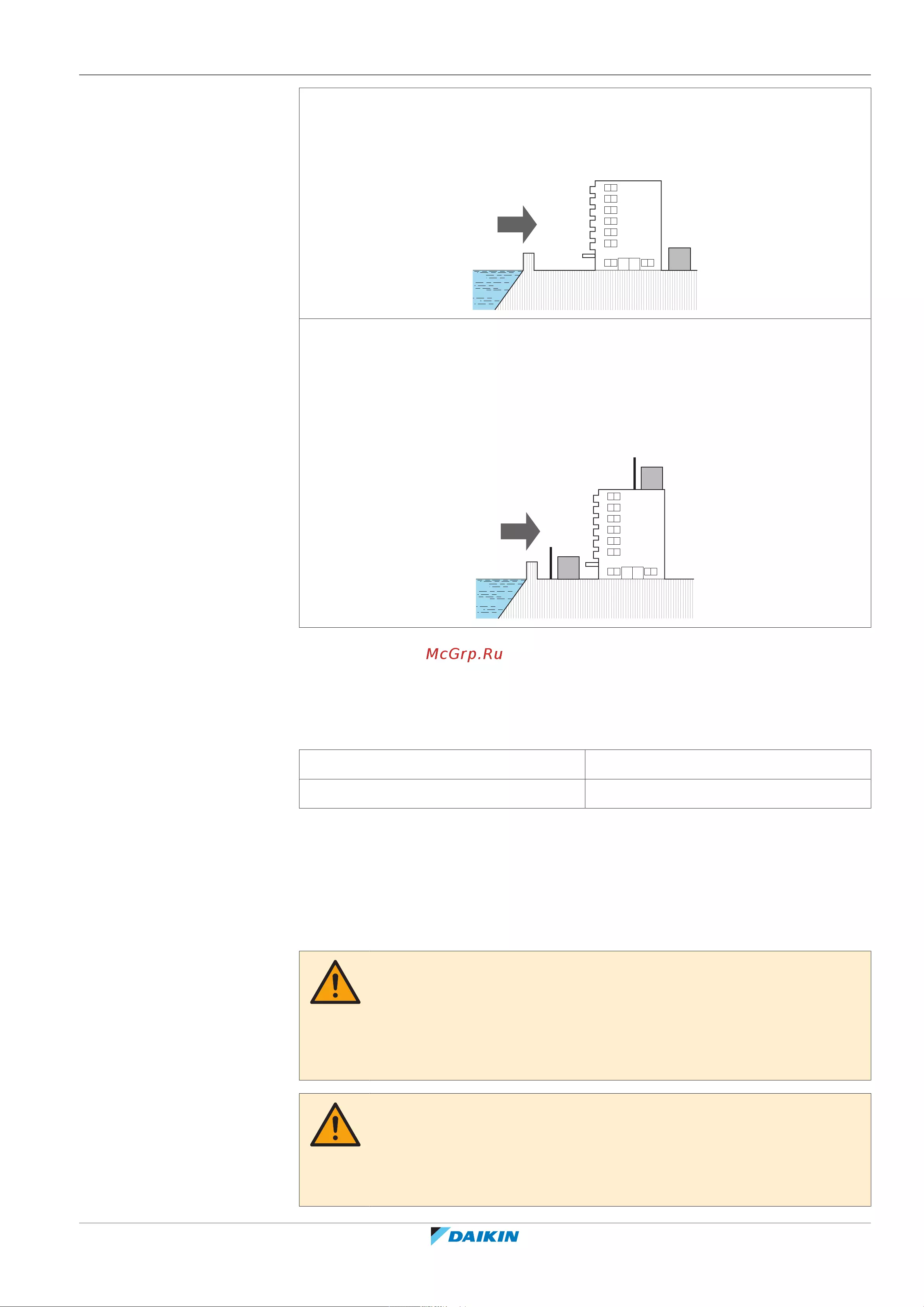

Установка на морском побережье. Наружный блок НЕ должен подвергаться
прямому воздействию морского ветра. В противном случае насыщенный
солью воздух может привести к коррозии и, как следствие, к сокращению
срока службы блока.
