7 | Монтаж трубопроводов
Руководство по применению для установщика
86
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
Максимальный объем воды
ПРИМЕЧАНИЕ
Максимальный объем воды зависит от того, добавлен ли гликоль в контур воды.
Дополнительная информация относительно добавления гликоля приведена в
разделе «Защита контура воды от замерзания» [491].

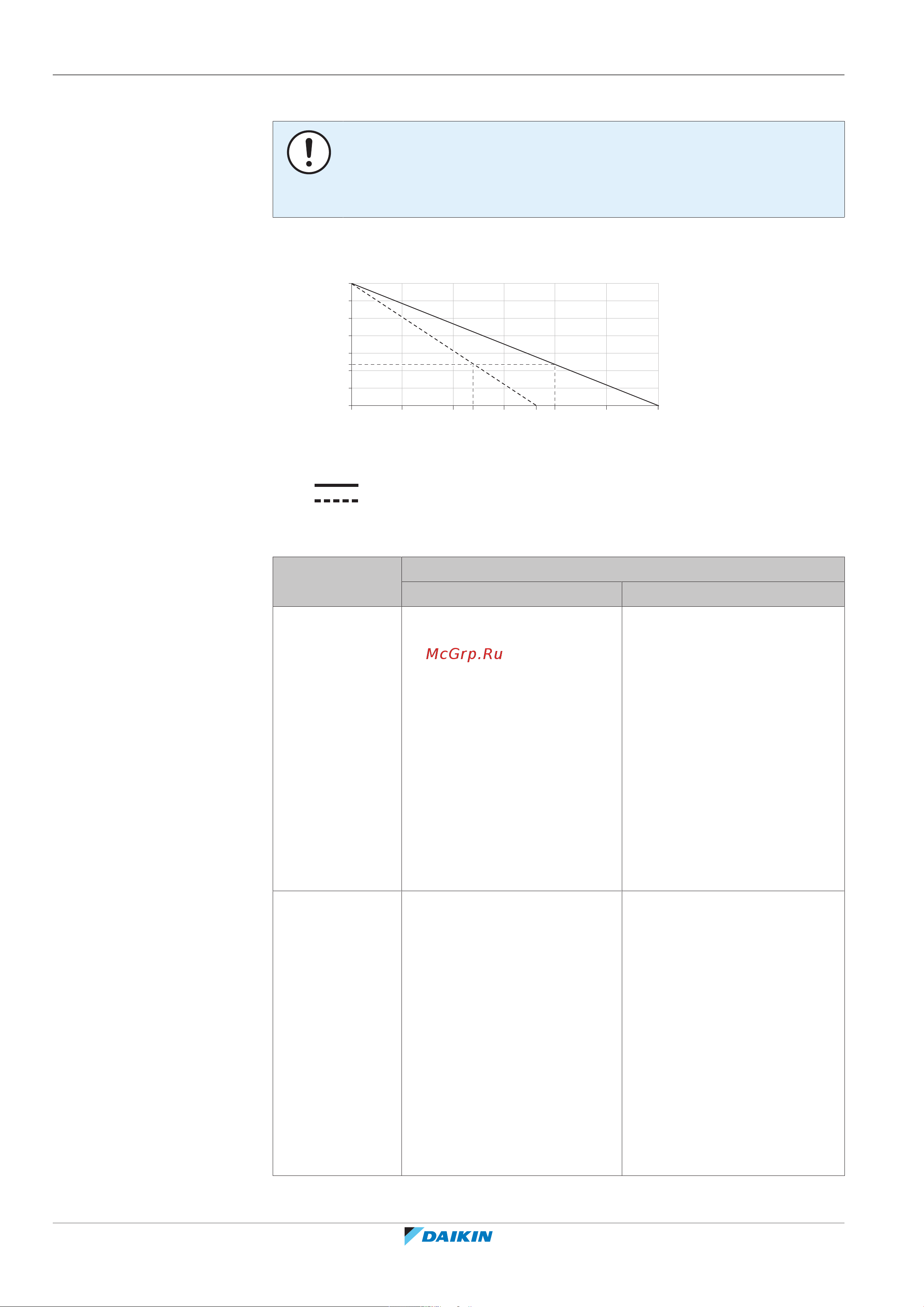

С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
A Предварительное давление (бар)
B Максимальный объем воды (л)
Вода
Вода + гликоль
Пример: максимальный объем воды и предварительное давление в
расширительном баке
Разность высот
установки
(a)
Объем воды
≤200л >200л
≤7м Корректировки
предварительного давления
не требуется.
Сделайте следующее:
▪ Уменьшите
предварительное давление
в соответствии с требуемой
разницей в высоте
установки.
Предварительное
давление должно
уменьшаться на 0,1 бар на
каждый метр ниже 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в соответствии с
требуемой разницей в
высоте установки.
Предварительное
давление должно
увеличиваться на 0,1 бар
на каждый метр выше 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
Расширительный бак
внутреннего агрегата
слишком мал для данной
установки. В таком случае
рекомендуется установить
дополнительный бак
снаружи агрегата.
