![Daikin ETBH16DF9W [42/288] Руководство по применению](/views2/1797375/page42/bg2a.png)
5 | Руководство по применению
Руководство по применению для установщика
42
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

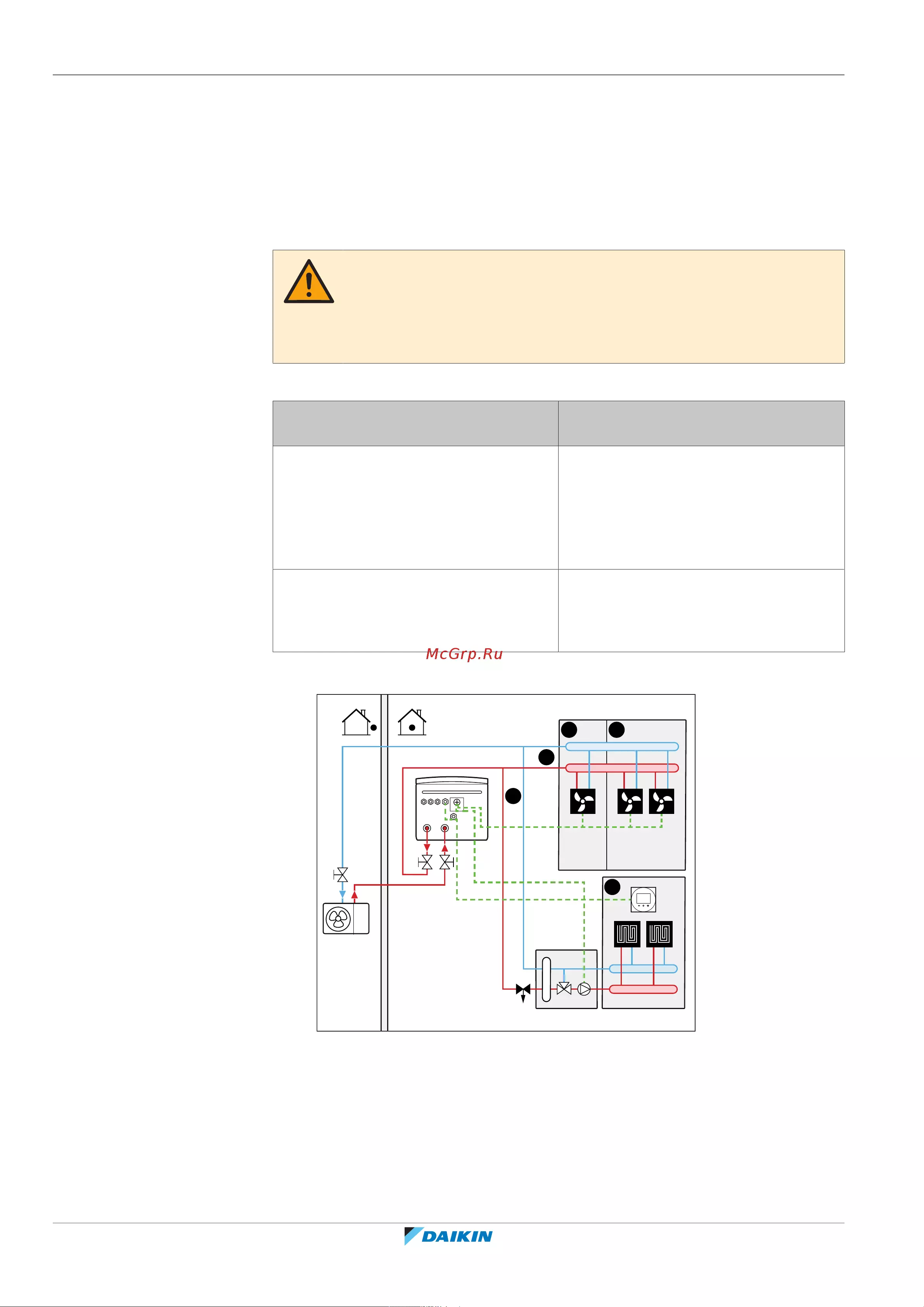

5.2.3 Несколько помещений –две зоны температуры воды на выходе
В данном документе:
▪ Основная зона = зона с наименьшей расчетной температурой при нагреве и
наибольшей расчетной температурой при охлаждении
▪ Дополнительная зона = зона с наибольшей расчетной температурой при
нагреве и наименьшей расчетной температурой при охлаждении
ПРЕДОСТЕРЕЖЕНИЕ
При наличии более одной зоны воды на выходе ВСЕГДА устанавливайте
станцию смесительного клапана в главной зоне, чтобы при запросе от
дополнительной зоны снизить (при нагреве) /увеличить (при охлаждении)
температуру воды на выходе.
Типичный пример:
Помещение (зона) Нагревательные приборы: расчетная
температура
Гостиная (основная зона) Теплые полы:
▪ При отоплении: 35°C
▪ При охлаждении: 20°C (только
освежение, реальное охлаждение
не допускается)
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
▪ При отоплении: 45°C
▪ При охлаждении: 12°C
Настройка
B
A
E
C
D
a
b
a
cd
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Конвекторы тепловогонасоса (+ пульты управления)
b Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
c Станция смесительного клапана
d Вентиль регулировки давления
