![Daikin ETBH16DF9W [88/288] Проверка объема воды примеры](/views2/1797375/page88/bg58.png)
7 | Монтаж трубопроводов
Руководство по применению для установщика
88
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

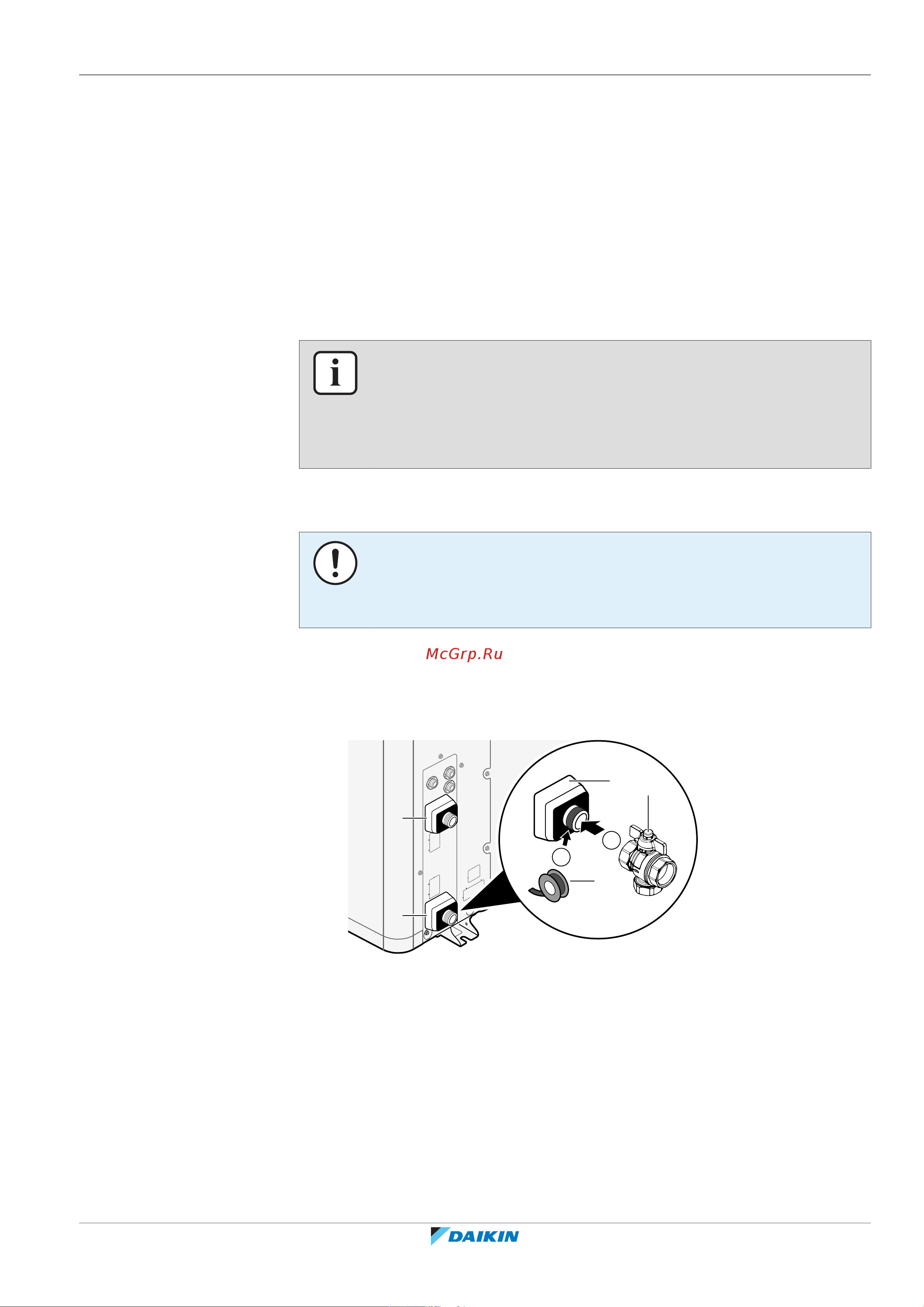

1
2
a
a Клапан Шредера
7.1.5 Проверка объема воды: примеры
Пример 1
Внутренний агрегат установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет 100л.
Никаких действий или корректировки не требуется.
Пример 2
Внутренний агрегат установлен в самой высокой точке в контуре циркуляции
воды. Общий объем воды в контуре составляет 250л.
Действия:
▪ Поскольку общий объем воды (250л) превышает объем воды по умолчанию
(200л), предварительное давление необходимо понизить.
▪ Требуемое предварительное давление:
Pg = (0,3+(H/10))бар = (0,3+(0/10))бар = 0,3бар.
▪ Соответствующий максимальный объем воды при давлении 0,3 бар
составляет 290 л. (См. график в разделе «Максимальный объем
воды» [486]).
▪ Поскольку 250литров меньше, чем 290литров, расширительный бак готов к
установке.
7.2 Присоединение трубопроводов воды
7.2.1 Подсоединение трубопровода воды
Подготовка к подсоединению трубопровода воды
Убедитесь в том, что наружный и внутренний агрегаты установлены.
