8 | Подключение электрооборудования
Руководство по применению для установщика
98
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
b a
a Проводка со скрученными многожильными кабелями
b Круглый отогнутый разъем

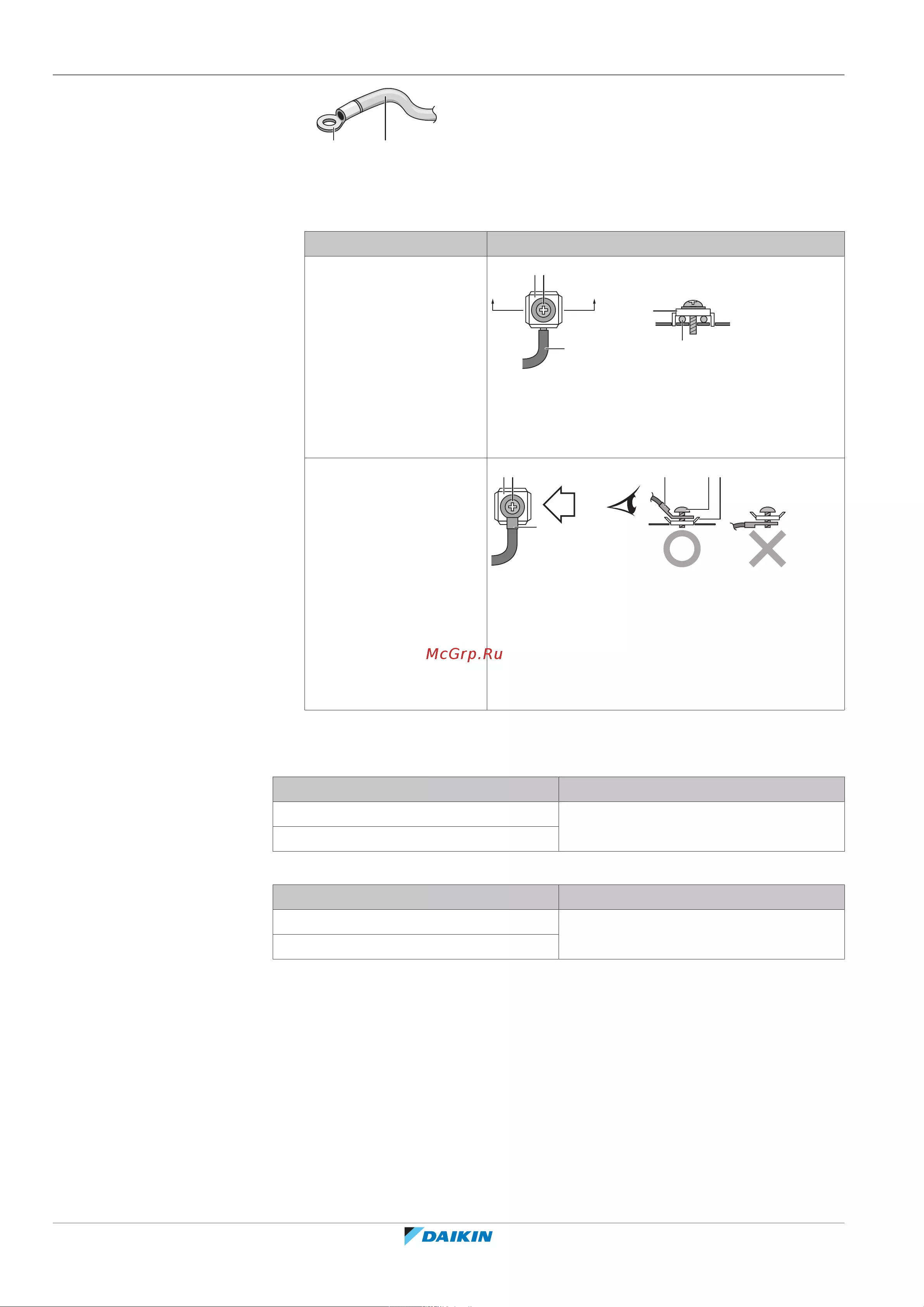

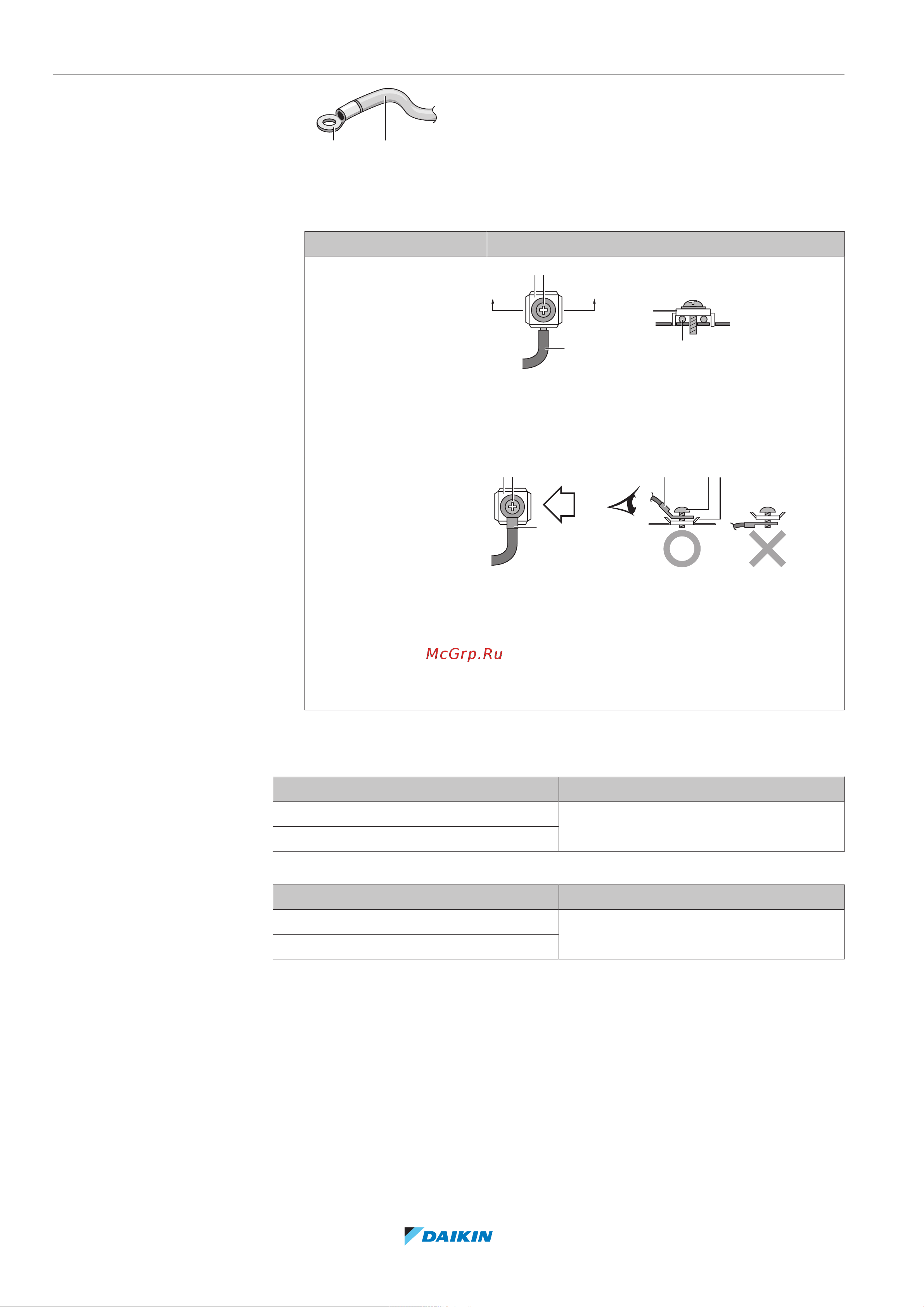

▪ Для установки проводов используйте следующий способ:
Тип провода Способ установки
Одножильный провод
c b
c
aa
A
AA´
A´
a Одножильный провод с петлей на конце
b Винт
c Плоская шайба
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
O Допустимо
X НЕДОПУСТИМО
Крутящие моменты затяжки
Наружный агрегат:
Позиция Момент затяжки (Н•м)
M4 (X1M, X2M) 1,2~1,5
M4 (заземление)
Внутренний агрегат:
Позиция Момент затяжки (Н•м)
M4 (X1M, X2M, X5M) 1,2~1,5
M4 (заземление)
8.1.3 Соблюдение электрических нормативов
Только для EPRA14~18DAV3
Оборудование соответствует требованиям EN/IEC 61000-3-12 (Европейский/
международный технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным током >16А и ≤75А
на фазу.).
