7 | Монтаж трубопроводов
Справочное руководство для монтажника
40
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03

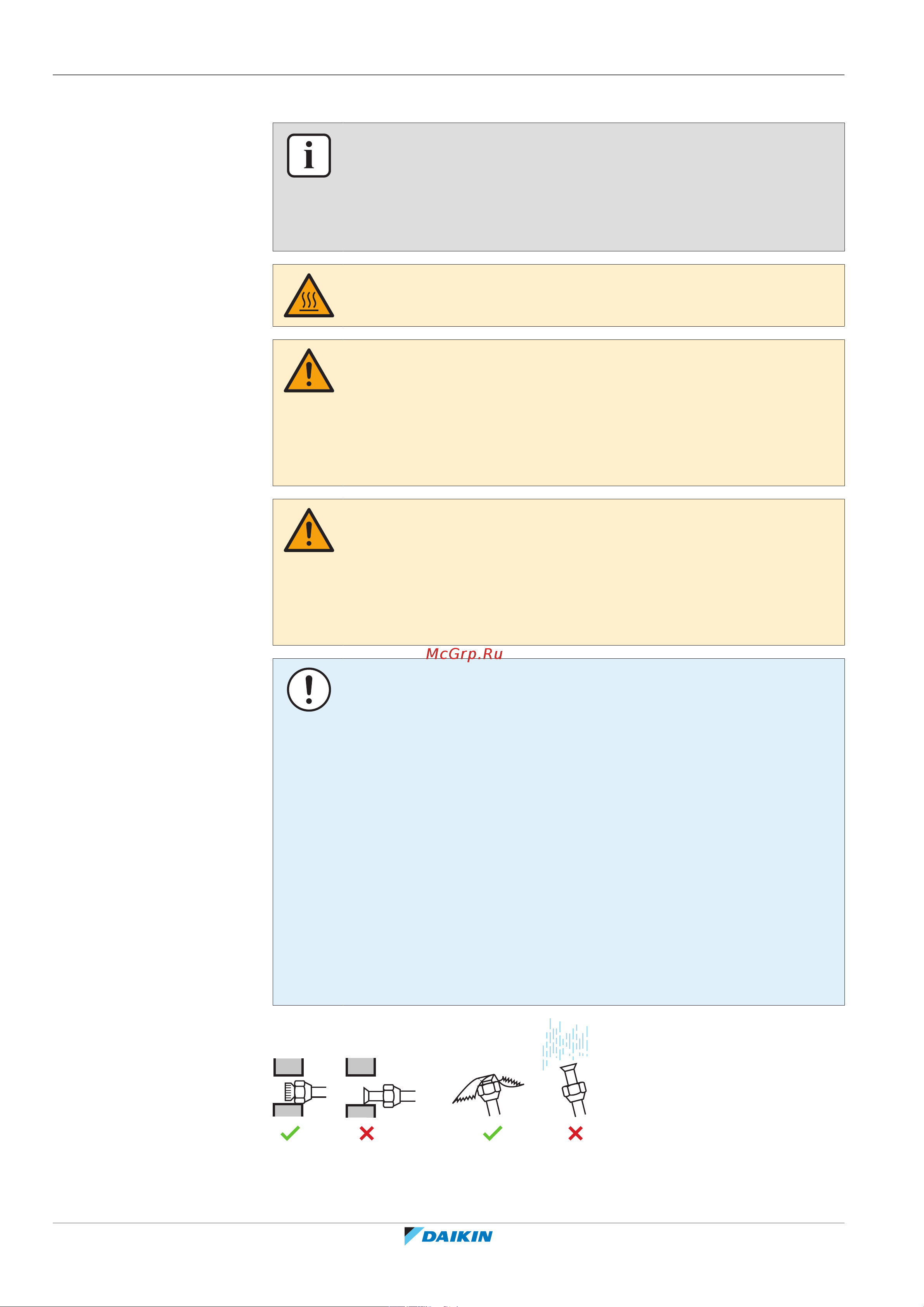

7.2.2 Меры предосторожности при подсоединении трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ «2Общая техника безопасности» [46]
▪ «7.1Подготовка трубопровода хладагента» [436]
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ОСТОРОЖНО!
▪ НЕ применяйте на развальцованной детали минеральное масло.
▪ НЕ используйте повторно трубы от прошлых установок.
▪ На блоки с хладагентом R32 НЕЛЬЗЯ устанавливать осушители, которые могут
существенно сократить срок службы блоков. Осушающий материал может
расплавить и повредить систему.
ОСТОРОЖНО!
▪ Используйте закрепленную на главном блоке накидную гайку.
▪ Чтобы предотвратить утечку газа, нанесите фреоновое масло только на
внутреннюю поверхность раструба. Используйте фреоновое масло,
предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных соединений.
ОБРАТИТЕ ВНИМАНИЕ
Соблюдайте следующие меры предосторожности в отношении трубопроводов
хладагента:
▪ Не допускайте проникновения в контур циркуляции хладагента никаких
посторонних веществ (напр., воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом R32.
▪ Обеспечьте наличие монтажных инструментов (комплекта манометра
коллектора и т.п.), которые специально предназначены для работы с
хладагентом R32, могут выдержать давление и предотвратить попадание
инородных веществ (напр., масла и влаги) в систему.
▪ Трубы монтируются таким образом, чтобы раструб НЕ подвергался
механическому напряжению.
▪ Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и
пыли, как указано в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных труб через стены (см. рис.
ниже).
