Daikin 3AMXM52N2V1B9 [46/92] Монтаж трубопроводов

7 | Монтаж трубопроводов

Справочное руководство для монтажника

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Серия сплит-систем с хладагентом R32

4P600463-1D – 2021.03

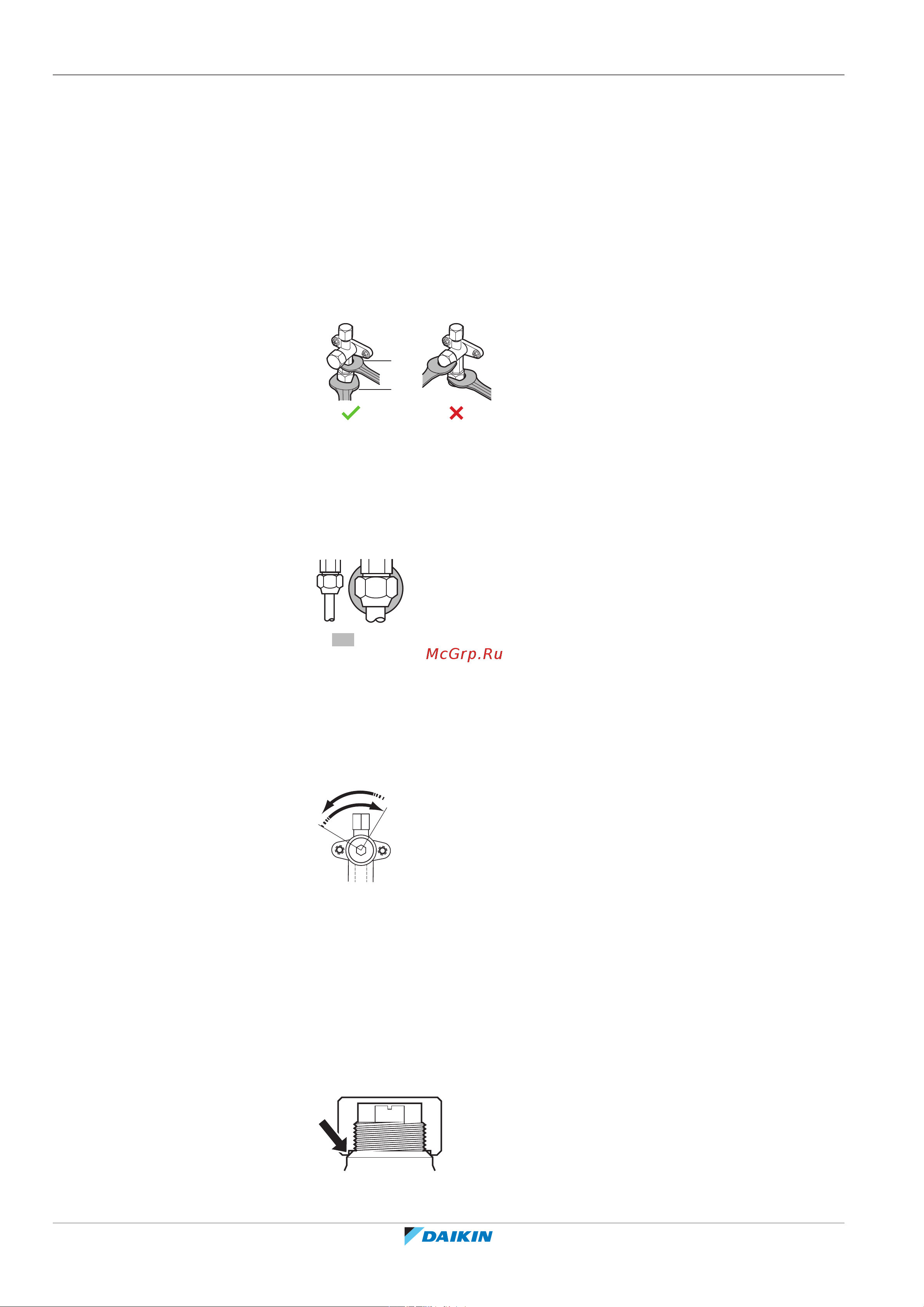

a Сервисное отверстие с крышкой

b Шток вентиля

c Соединение трубопровода

d Крышка штока

▪ Оба запорных вентиля во время работы должны быть открыты.

▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это может привести к

поломке корпуса вентиля.

▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным ключом, а затем

ослабляйте или затягивайте накидную гайку динамометрическим ключом.

НЕ устанавливайте гаечный ключ на крышку штока, так как это может

вызвать утечку хладагента.

a Гаечный ключ

b Динамометрический ключ

▪ Когда ожидается низкое рабочее давление (например, когда охлаждение

будет производиться при низкой наружной температуре), надежно

уплотните накидную гайку запорного вентиля линии подачи газа

силиконовым герметиком во избежание замерзания.

Силиконовый герметик: убедитесь в отсутствии зазора.

Открытие/закрытие запорного вентиля

1 Снимите крышку с запорного вентиля.

2 Вставив шестигранный ключ (со стороны трубопровода жидкого

хладагента: 4 мм, со стороны трубопровода газообразного хладагента:

6мм) в шток клапана, вращайте шток следующим образом:

Отвинчивается против часовой стрелки

Завинчивается по часовой стрелке

3 Когда дальнейшее вращение запорного вентиля станет НЕВОЗМОЖНЫМ,

прекратите вращение.

4 Установите крышку запорного вентиля на место.

Результат: Теперь клапан открыт/перекрыт.

Обращение с крышкой штока

▪ Уплотнение крышки штока обозначено стрелкой. НЕ повредите его.
