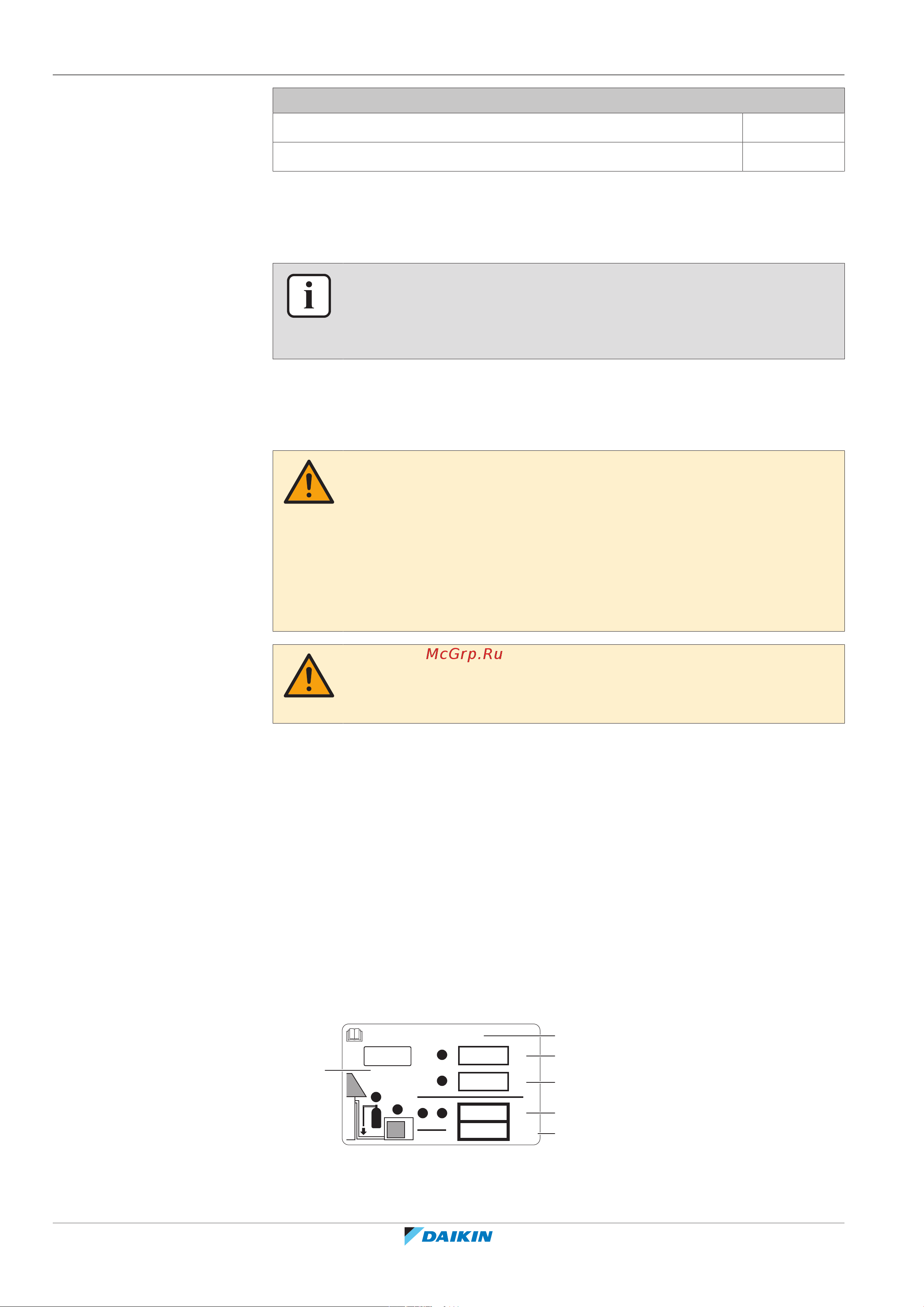

8 | Заправка хладагентом
Справочное руководство для монтажника
54
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
Предельно допустимое количество хладагента для заправки
4MXM80 3,2кг
5MXM90 3,3кг
8.5 Расчёт объема полной перезаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее количество заправленного
хладагента составляет объем заводской заправки хладагентом (см. паспортную
табличку агрегата) + определенный дополнительный объем.
8.6 Дозаправка хладагентом
ВНИМАНИЕ!
▪ Пользуйтесь только хладагентом R32. Другие вещества могут вызвать взрывы
и несчастные случаи.
▪ Хладагент R32 содержит фторированные парниковые газы. Значение
потенциала глобального потепления (GWP) составляет 675. НЕ выпускайте
эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и
очки.
ОСТОРОЖНО!
Во избежание поломки компрессора НЕ заправляйте больше хладагента, чем
указано.
Предварительные условия: Перед заправкой хладагентом обязательно
выполните подсоединение и проверку (на герметичность, с вакуумной
осушкой) трубопроводов хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного хладагента.
8.7 Наклейка этикетки с информацией о фторированных газах,
способствующих созданию парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых
газах входят в комплектацию (см. комплект принадлежностей), отклейте
этикетку на нужном языке и нанесите ее в месте, помеченном буквой a.
