Daikin 3AMXM52N2V1B9 [62/92] Завершение монтажа наружного агрегата
![Daikin 4MXM68N2V1B9 [62/92] Завершение монтажа наружного агрегата](/views2/1770021/page62/bg3e.png)
10 | Завершение монтажа наружного агрегата
Справочное руководство для монтажника
62
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
10 Завершение монтажа наружного агрегата
10.1 Завершение монтажа наружного блока
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Проследите за тем, чтобы система была правильно заземлена.
▪ Перед проведением обслуживания выключайте электропитание.
▪ Установите распределительную коробку перед включением электропитания.
ОБРАТИТЕ ВНИМАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

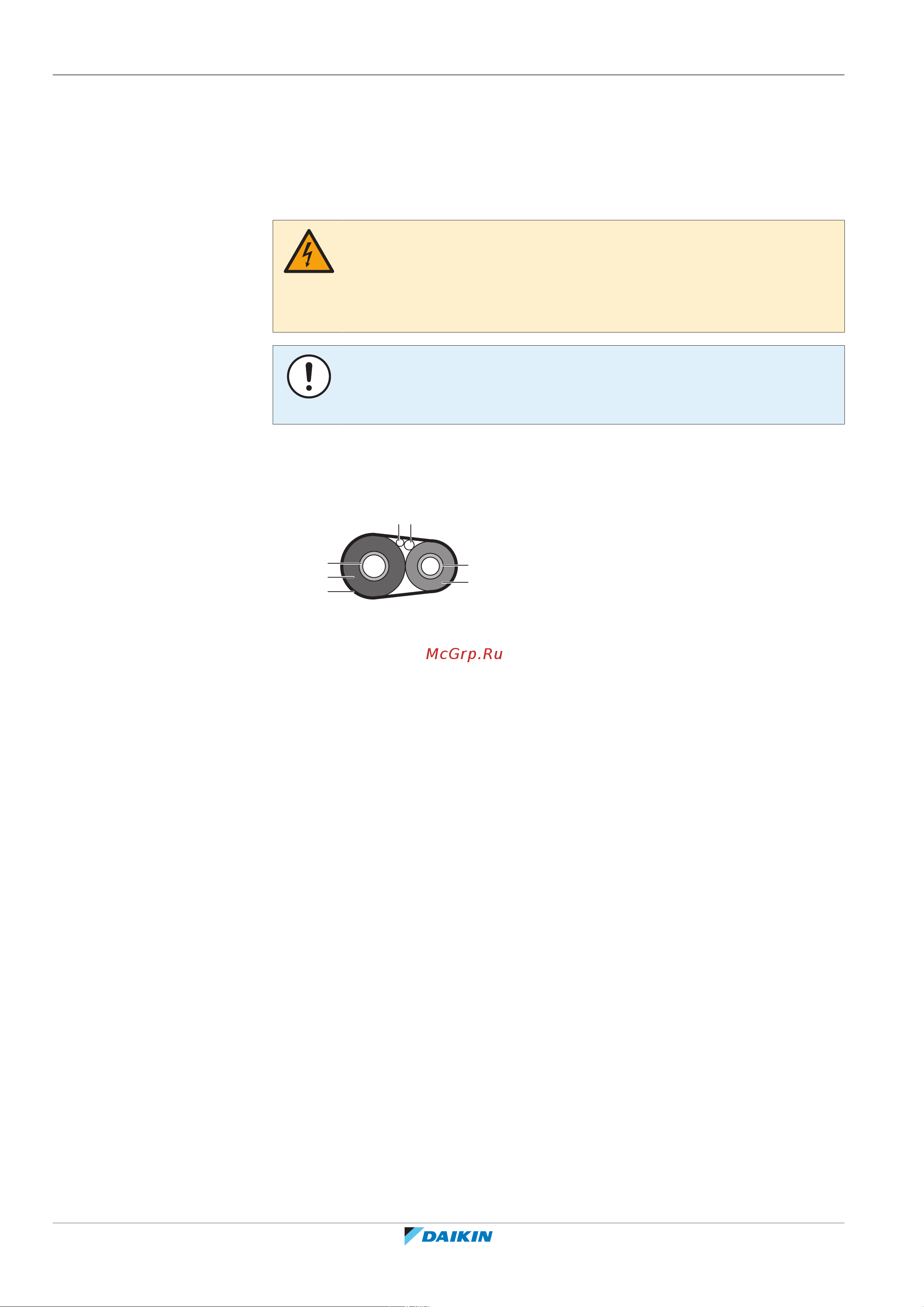

1 Изолируйте и закрепите трубопровод хладагента и кабели следующим
образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Электропроводка, проложенная по месту установки оборудования (если
проложена)
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
g Отделочная лента
2 Установите сервисную крышку.
10.2 Закрытие наружного блока
1 Закройте крышку распределительной коробки.
2 Закройте сервисную крышку.
