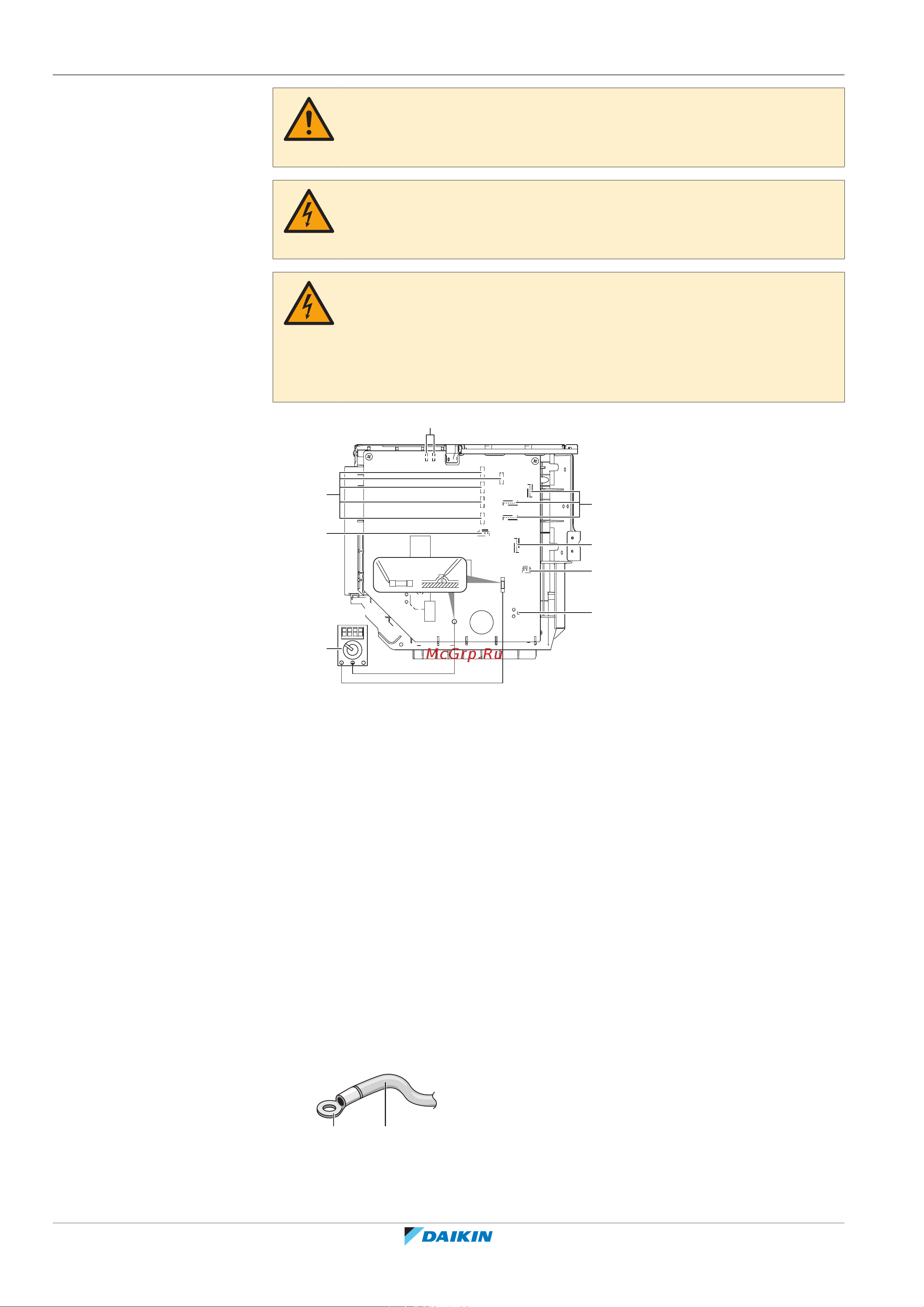

9 | Подключение электрооборудования
Справочное руководство для монтажника
58
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
ВНИМАНИЕ!
Держите соединительную проводку на расстоянии от медных трубок без
термоизоляции, которые подвержены сильному нагреву.
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Электропитание подается на все электрические детали (в том числе
термисторы). Не прикасайтесь к ним голыми руками.
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Перед обслуживанием отключите электропитание более чем на 10 минут и
убедитесь в отсутствии напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться деталей, убедитесь, что
напряжение на них НЕ превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
AC
DC
DC
S20 S21 S22 S23
S92
S93
S40
S80
S70
U W
V
DC-
FU2
S90
S24
AL2 AL1
e
f
g
h
a
b
c
d
DC(-)
FU2
a AL1, AL2 – разъемы для токоподводящих проводов обратных
электромагнитных клапанов*
b S20~24 – токоподводящий провод катушки электронного расширительного
клапана (помещения A, B, C, D, E)*
c S40 – токоподводящий провод теплового реле перегрузки и реле высокого
давления*
d Мультиметр (диапазон напряжения пост. тока)
e S90~93 – разъем для токоподводящего провода термистора
f S70 – разъем для токоподводящего провода электромотора вентилятора
g S80 – разъем для токоподводящего провода 4-ходового клапана
h Разъем для токоподводящего провода компрессора
* Могут отличаться в зависимости от модели.
9.1.2 Рекомендации относительно подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов установите на
конце контакта круглую обжимную клемму. Положив круглую обжимную
клемму на провод до изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
