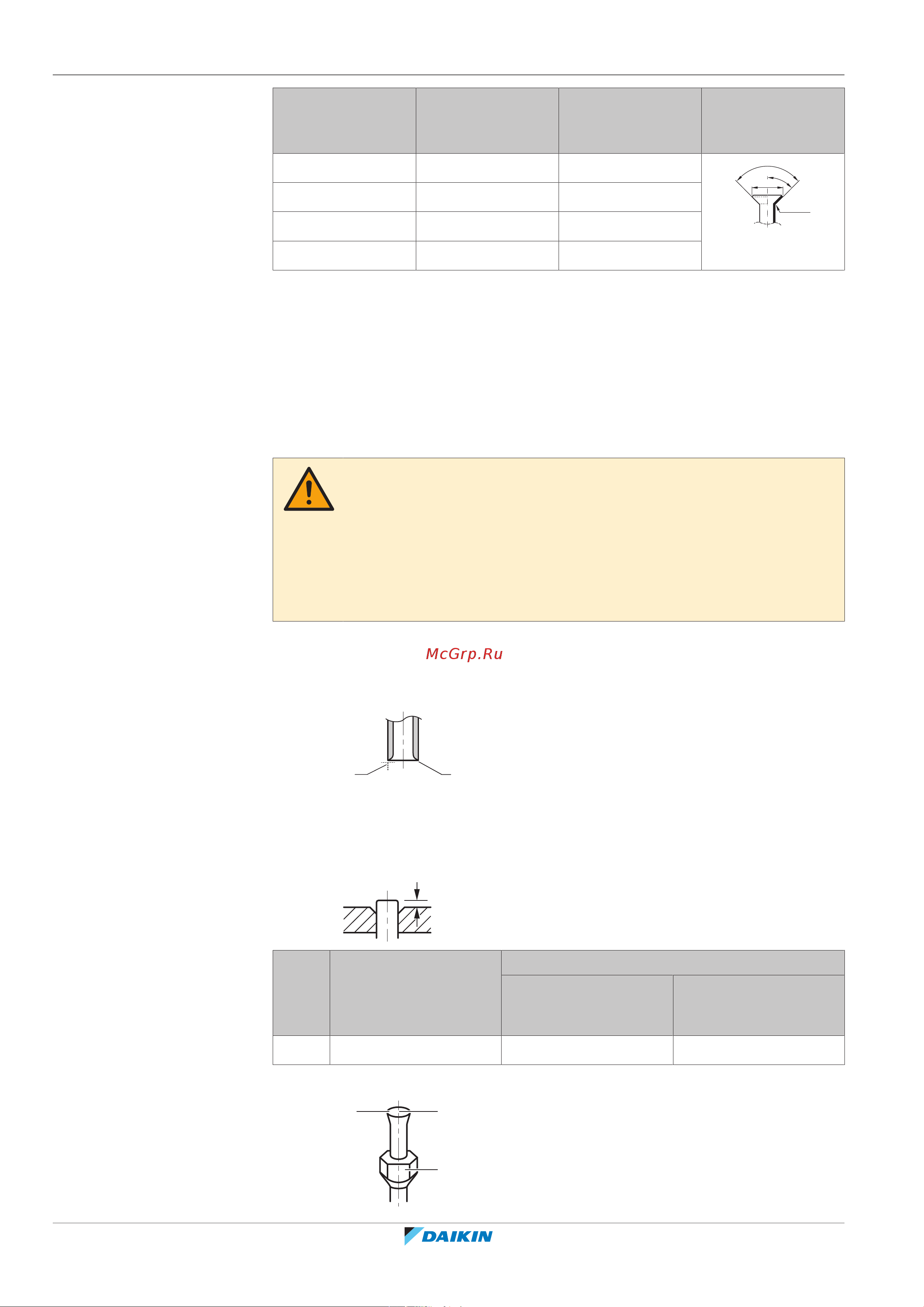

7 | Монтаж трубопроводов
Справочное руководство для монтажника
42
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
Размер трубок
(мм)
Момент затяжки
(Н•м)
Диаметр раструба
(А) (мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7
7.2.4 Указания по изгибанию труб
Для сгибания используйте трубогибочную машину. Все изгибы трубок должны
быть как можно более плавными (радиус изгиба должен быть 30~40 или
более).
7.2.5 Развальцовка конца трубы
ОСТОРОЖНО!
▪ Неполная развальцовка может привести к утечке газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание
утечки газообразного хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в комплект поставки блока.
Применение других накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка
НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.
4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа) для
хладагента R32
Обычный вальцовочный инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
