![Daikin 3AMXM52N2V1B9 [44/92] Монтаж трубопроводов](/img/pdf.png)
Daikin 3AMXM52N2V1B9 [44/92] Монтаж трубопроводов
![Daikin 3MXF68A2V1B9 [44/92] Монтаж трубопроводов](/views2/1770021/page44/bg2c.png)

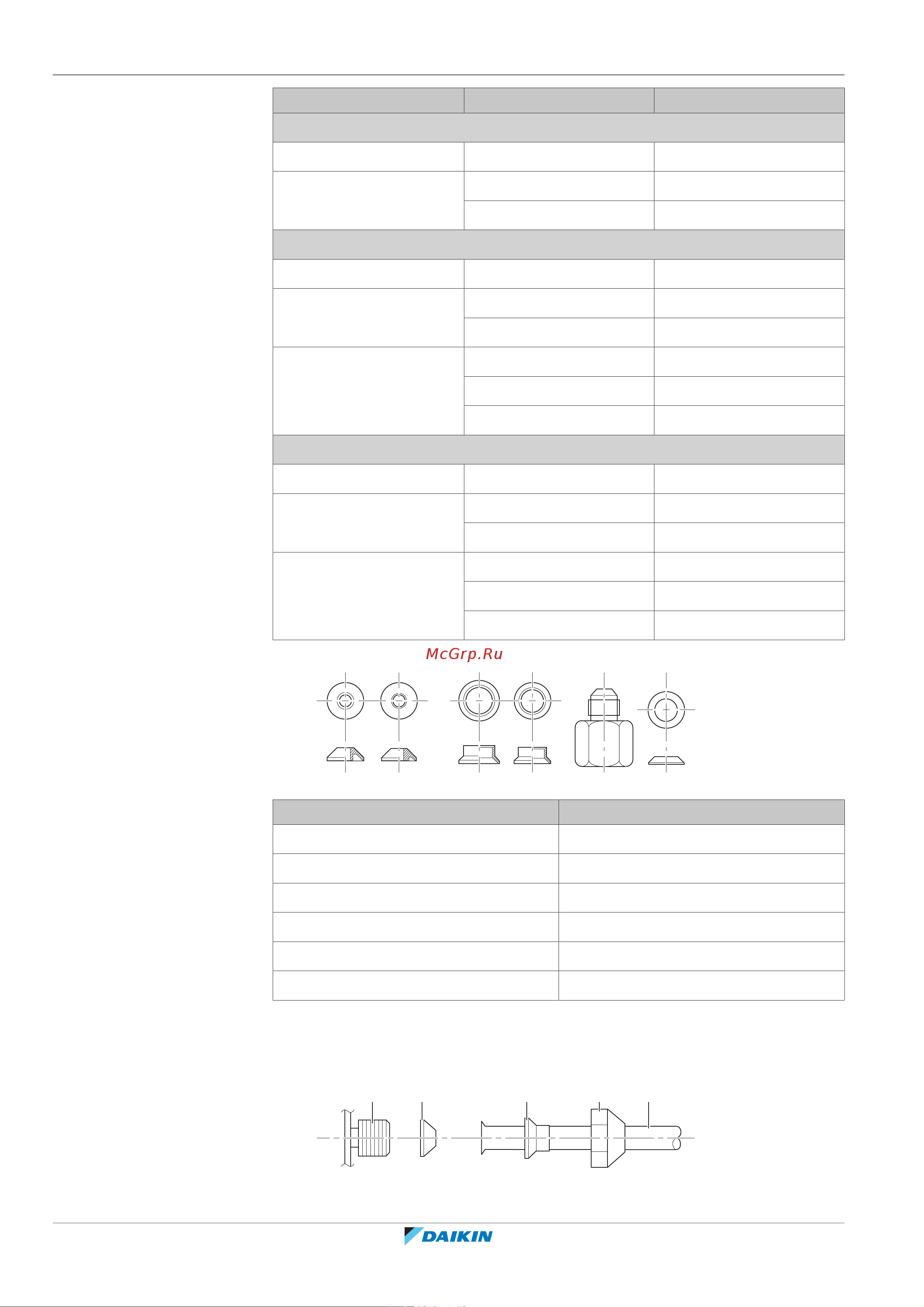

7 | Монтаж трубопроводов
Справочное руководство для монтажника
44
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
Порт Классификация Переходной патрубок
4MXM68
A + B (Ø9,5мм) 15, 20, 25, 35, (42)
(a)
—
C + D (Ø12,7мм) 15, 20, 25, 35, (42)
(a)
2+4
42, 50, 60 —
4MXM80
A (Ø9,5мм) 15, 20, 25, 35, (42)
(a)
—
B (Ø12,7мм) 15, 20, 25, 35, (42)
(a)
2+4
42, 50, 60 —
C + D (Ø15,9мм) 15, 20, 25, 35, (42)
(a)
5+6
42, 50, 60 1+3
71 —
5MXM90
A + B (Ø9,5мм) 15, 20, 25, 35, (42)
(a)
—
C (Ø12,7мм) 15, 20, 25, 35, (42)
(a)
2+4
42, 50, 60 —
D + E (Ø15,9мм) 15, 20, 25, 35, (42)
(a)
5+6
42, 50, 60 1+3
71 —
(a)
Только при подсоединении к FTXM42R.
1 2 3 4 5 6
Тип переходного патрубка Соединение
1 Ø15,9мм → Ø12,7мм
2 Ø12,7мм → Ø9,5мм
3 Ø15,9мм → Ø12,7мм
4 Ø12,7мм → Ø9,5мм
5 Ø15,9мм → Ø9,5мм
6 Ø15,9мм → Ø9,5мм
Образцы соединения:
▪ Подсоединение трубки Ø12,7 мм к соединительному отверстию Ø15,9 мм
для трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №1
