Daikin 3AMXM52N2V1B9 [49/92] Монтаж трубопроводов
![Daikin 3MXM40N2V1B7 [49/92] Монтаж трубопроводов](/views2/1770021/page49/bg31.png)
7 | Монтаж трубопроводов
Справочное руководство для монтажника
49
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
7.3.3 Проверка на утечки
ОБРАТИТЕ ВНИМАНИЕ
НЕ превышайте максимальное рабочее давление блока (см. параметр PS High на
паспортной табличке блока).
ОБРАТИТЕ ВНИМАНИЕ
ВСЕГДА используйте только рекомендованный пузырящийся состав от своего
оптового поставщика.
НИКОГДА не используйте мыльную воду:
▪ Мыльная вода может вызвать растрескивание компонентов, таких как
накидные гайки или колпачки запорных вентилей.
▪ Мыльная вода может содержать соли, поглощающие влагу, которая
замерзнет, когда трубопровод остынет.
▪ Мыльная вода содержит аммиак, который может вызвать коррозию
вальцовочных соединений (между латунной накидной гайкой и медной
развальцованной трубкой).
1 Заправьте систему азотом до давления не менее 200 кПа (2 бар). Для
выявления незначительных утечек рекомендуется довести давление до
3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для проведения
пробы на образование пузырей на все трубные соединения.
3 Выпустите весь азот.
7.3.4 Проведение вакуумной сушки
ОПАСНО! ОПАСНОСТЬ ВЗРЫВА
НЕ запускайте блок, если он вакуумирован.

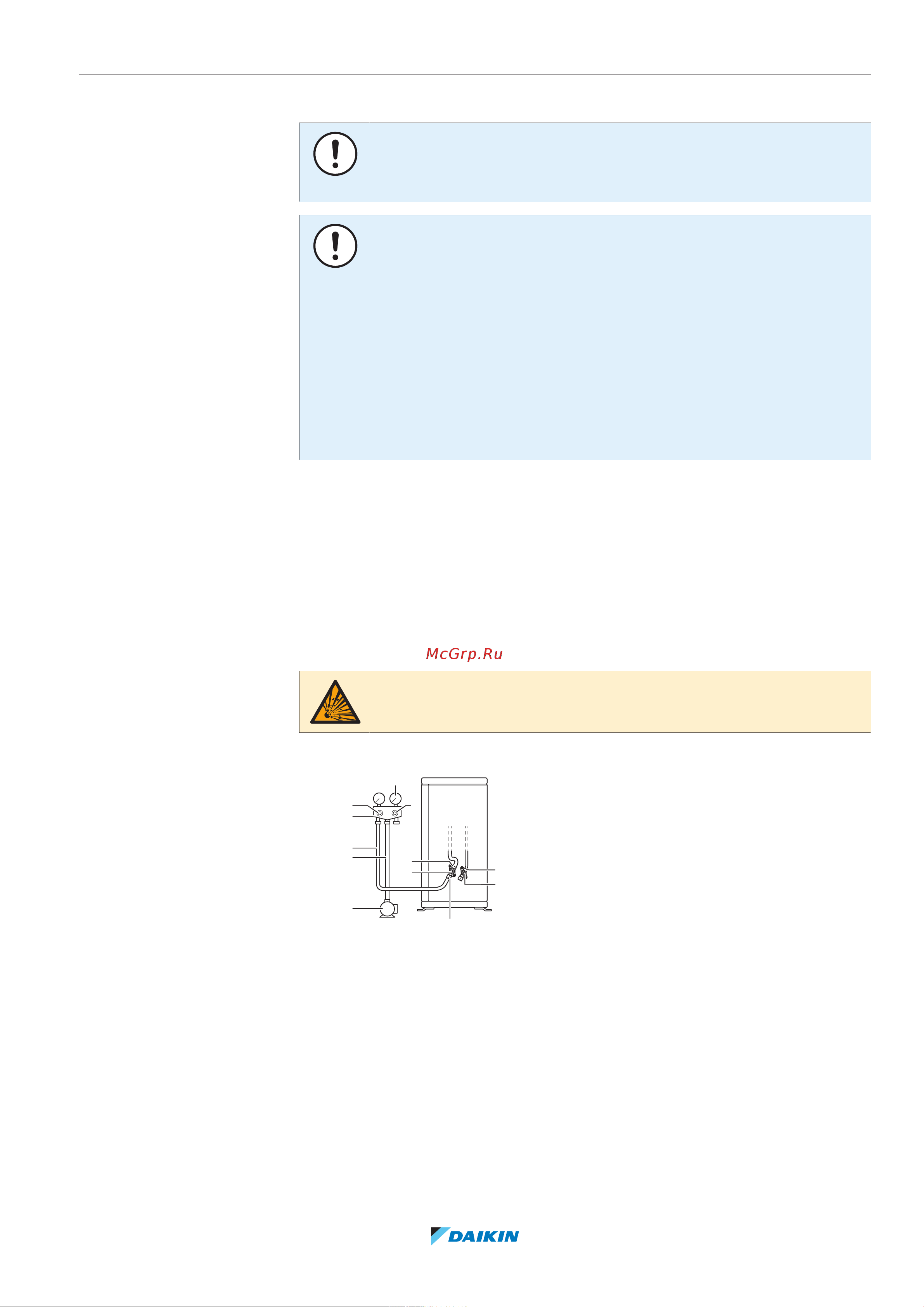

Соедините вакуумный насос с коллектором следующим образом:
a
h
b
f
h
i
e
c
d
e
g
j
a Манометр
b Коллекторный манометр
c Клапан низкого давления (Lo)
d Клапан высокого давления (Hi)
e Заправочные шланги
f Вакуумный насос
g Сервисное отверстие
h Крышки клапанов
i Запорный вентиль трубопровода газообразного хладагента
j Запорный вентиль в контуре жидкого хладагента
1 Вакуумируйте систему до тех пор, пока давление в коллекторе не
составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
