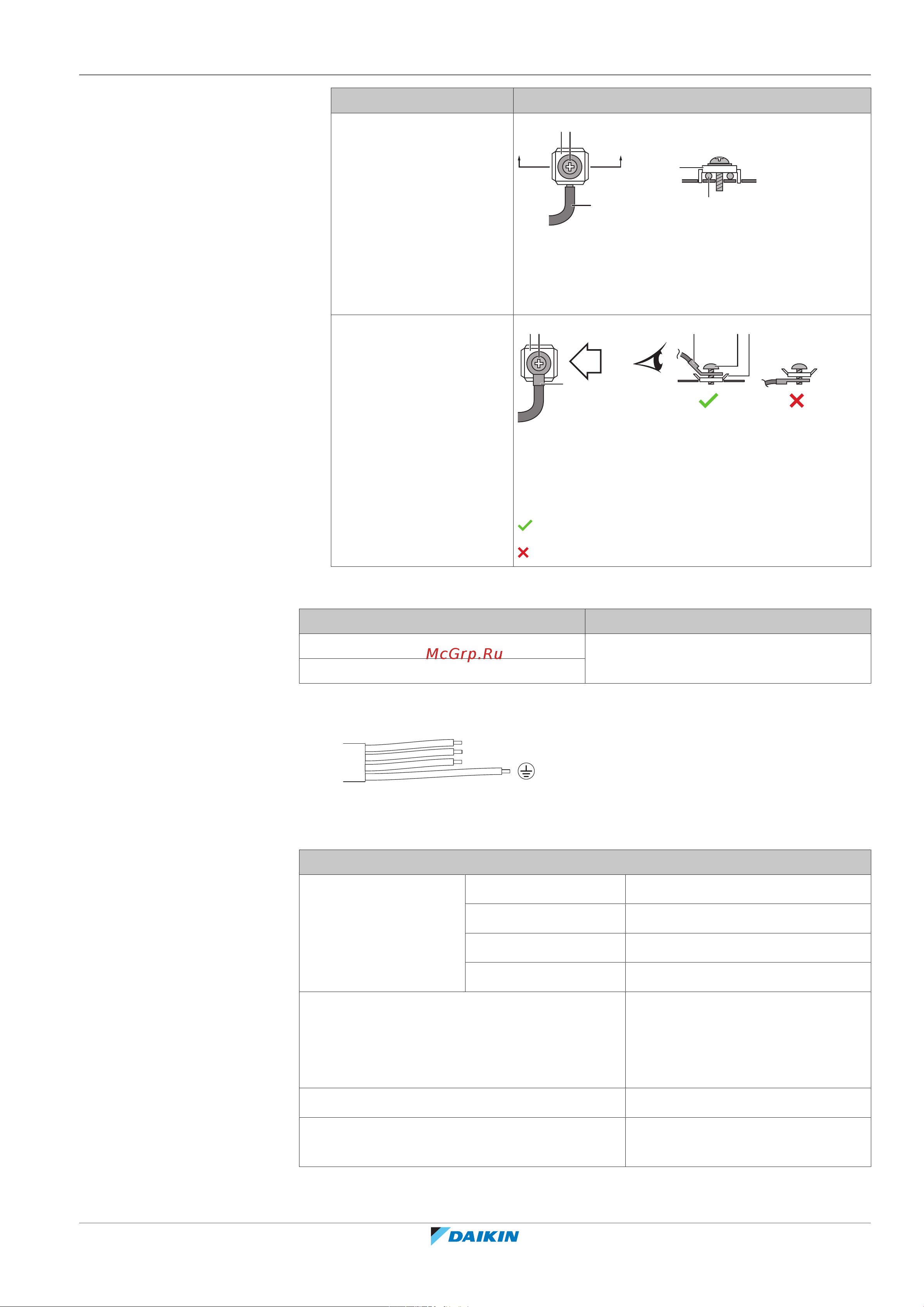

9 | Подключение электрооборудования
Справочное руководство для монтажника
59
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
Тип провода Способ прокладки
Одножильный провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2
M4 (заземление)
▪ Провод заземления между фиксатором проводки и клеммой должен быть
длиннее остальных проводов.
1-3
9.1.3 Характеристики стандартных компонентов электропроводки
Элемент
Проводка
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Тип провода A
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель сечением
1,5мм
2
или 2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованный размыкатель цепи B
Устройство под остаточным током Соответствие законодательным
требованиям ОБЯЗАТЕЛЬНО
