Daikin 3AMXM52N2V1B9 [45/92] Монтаж трубопроводов
![Daikin 4MXM80N2V1B9 [45/92] Монтаж трубопроводов](/views2/1770021/page45/bg2d.png)

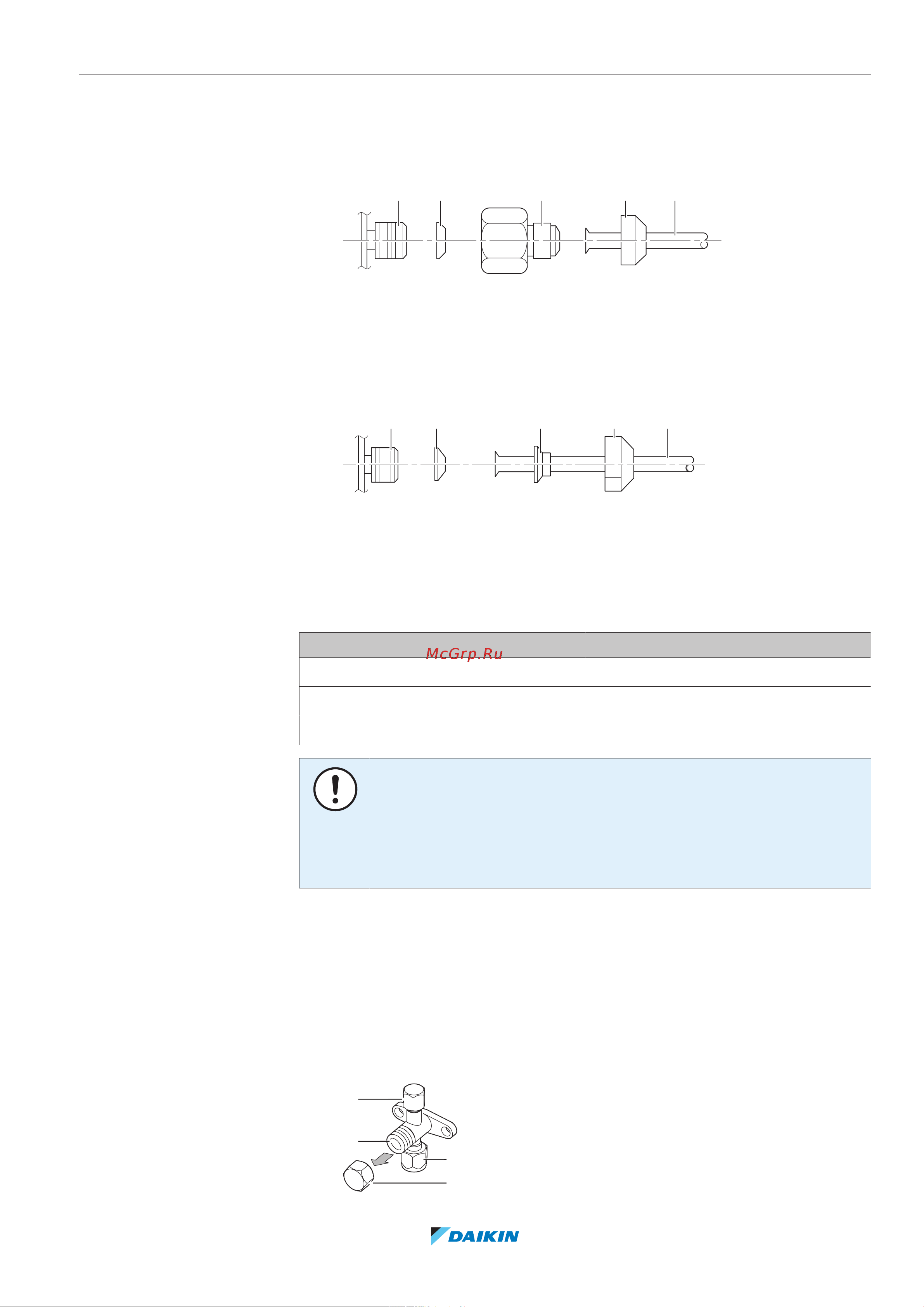

7 | Монтаж трубопроводов
Справочное руководство для монтажника
45
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
c Переходной патрубок №3
d Накидная гайка для Ø15,9мм
e Межблочные трубопроводы
▪ Подсоединение трубки Ø9,5мм к соединительному отверстию Ø15,9мм для
трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №6
c Переходной патрубок №5
d Накидная гайка для Ø9,5мм
e Межблочные трубопроводы
▪ Подсоединение трубки Ø9,5мм к соединительному отверстию Ø12,7мм для
трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №2
c Переходной патрубок №4
d Накидная гайка для Ø12,7мм
e Межблочные трубопроводы
Нанесите слой фреоновое масло на резьбу соединительного отверстия
наружного блока, куда входит накидная гайка.
Накидная гайка (мм) Момент затяжки (Н•м)
Ø9,5 33~39
Ø12,7 50~60
Ø15,9 62~75
ОБРАТИТЕ ВНИМАНИЕ
Пользуйтесь подходящим динамометрическим ключом во избежание
повреждения соединительной резьбы в результате перетягивания накидной
гайки. Следите за тем, чтобы НЕ перетянуть гайку (допускается примерно 2/3-1×
обычного момента затяжки), в противном случае возможно повреждение
трубки меньшего диаметра.
7.2.7 Применение запорного клапана с сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали, необходимые
для эксплуатации запорного вентиля.
c
d
a
b
