16 | Утилизация
Справочное руководство для монтажника
80
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03

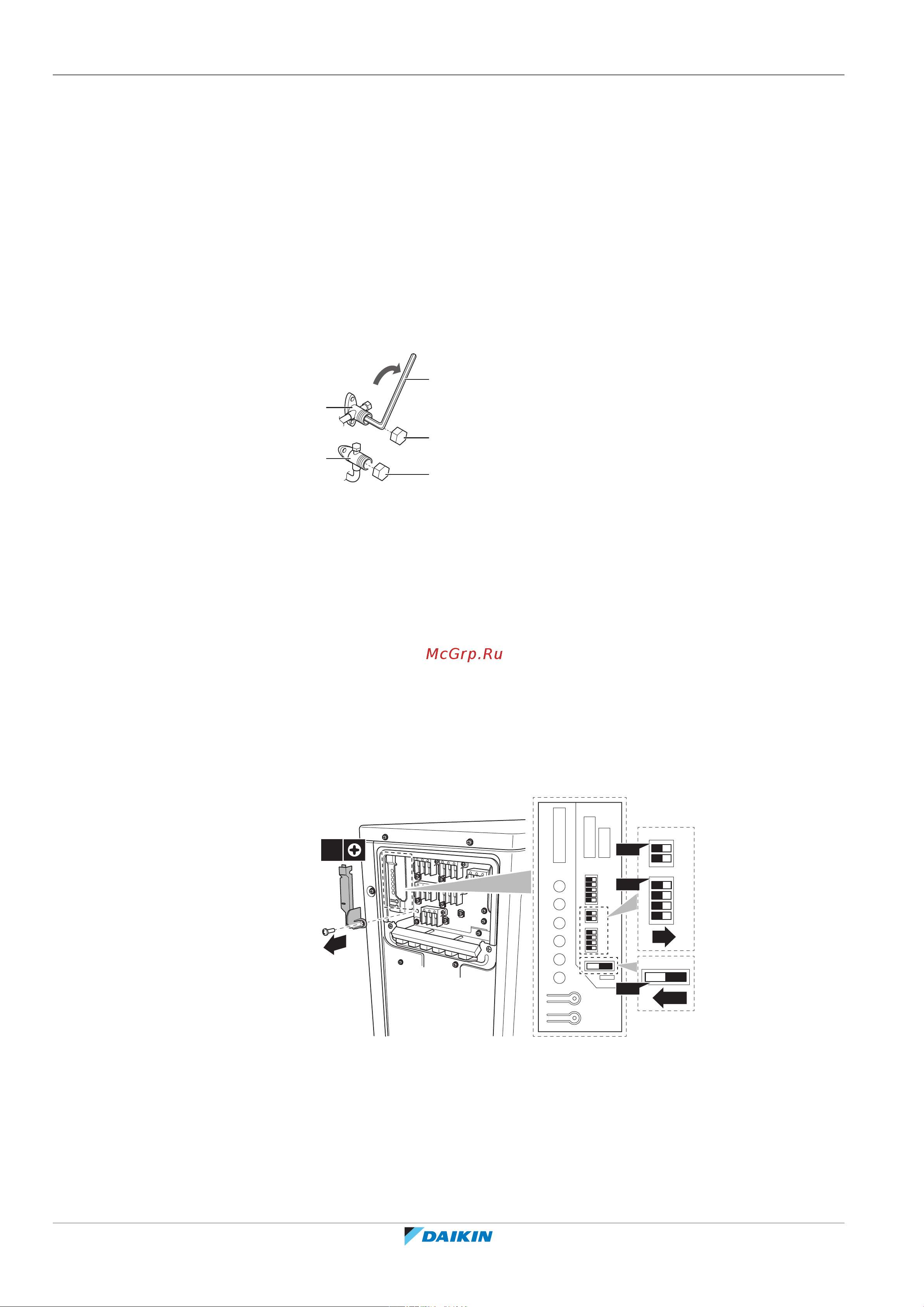

Полностью откачайте из системы хладагент в наружный блок.
1 Снимите крышки с запорных вентилей контуров жидкого и газообразного
хладагента.
2 Запустите систему на принудительное охлаждение. См. параграф
«16.3Для запуска и остановки принудительного охлаждения» [480].
3 Спустя 5-10 минут (или 1-2 минуты, если температура окружающего
воздуха ниже −10°C) перекройте шестигранным гаечным ключом
запорный вентиль контура жидкого хладагента.
4 С помощью коллектора проверьте, достигнут ли вакуум.
5 Спустя 2-3 минуты перекройте запорный вентиль контура газообразного
хладагента и остановите принудительное охлаждение.
a
c
b
d
d
e
a Запорный вентиль трубопровода газообразного хладагента
b Направление перекрытия
c Шестигранный ключ
d Крышка клапана
e Запорный вентиль в контуре жидкого хладагента
16.3 Для запуска и остановки принудительного охлаждения
1 Отключите электропитание.
2 Снимите сервисную крышку и крышку распределительной коробки.
3 Снимите крышку с коммутационной платы.
4 Переведите DIP-переключатели SW5 и SW6 в положение ВЫКЛ.
5 Переведите DIP-переключатель SW2 в положение COOL.
4
3
2
1
2
1
4
3
2
1
2
1
HEAT
COOL
A
1
2
3
4
5
2
3
SW5
SW6
SW2
OFFON
1×
1
6 Установите на место крышку коммутационной платы, сервисную крышку и
крышку распределительной коробки.
7 Включите наружный блок.
8 Для запуска принудительного охлаждения нажмите выключатель работы
принудительного охлаждения SW1.
9 Для остановки принудительного охлаждения нажмите выключатель
работы принудительного охлаждения SW1.
