9 | Подключение электрооборудования
Справочное руководство для монтажника
61
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03

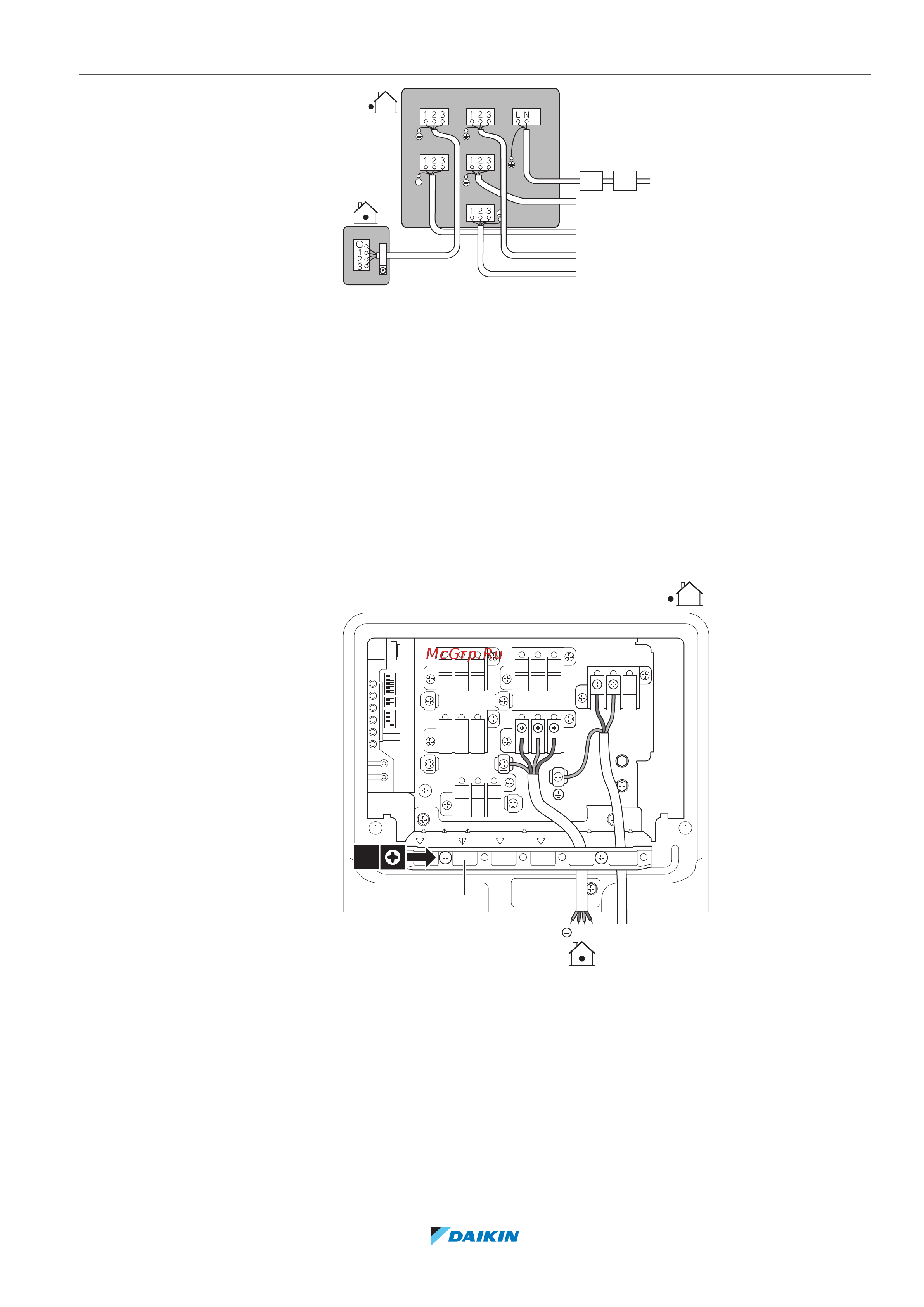

e-B
e-E
e-C
e-D
a-A
e-A
a-C a-D
a-E
a-B
b c
d
a Клемма для оборудования в помещении (A, B, C, D, E)*
b Размыкатель цепи
c Устройство под остаточным током
d Провод электропитания
e Соединительная проводка для оборудования в помещении (A, B, C, D, E)*
* Могут отличаться в зависимости от модели.
5 Прочно затяните винты клемм крестовой отверткой.
6 Чуть-чуть подергайте за провода, проверяя, не отходят ли они.
7 Прочно закрепите фиксатор проводки во избежание воздействия извне
на концы проводов.
8 Проложите проводку через вырез в днище защитной пластины.
9 Проверьте, не соприкасается ли электропроводка с трубопроводом
газообразного хладагента.
L N
1 2 3
1 2 3
2×
a
a Фиксатор проводки
10 Установите крышку распределительной коробки и сервисную крышку на
место.
