Daikin 3AMXM52N2V1B9 [33/92] Монтаж агрегата
![Daikin 3AMXM52N2V1B9 [33/92] Монтаж агрегата](/views2/1770021/page33/bg21.png)
6 | Монтаж агрегата
Справочное руководство для монтажника
33
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03

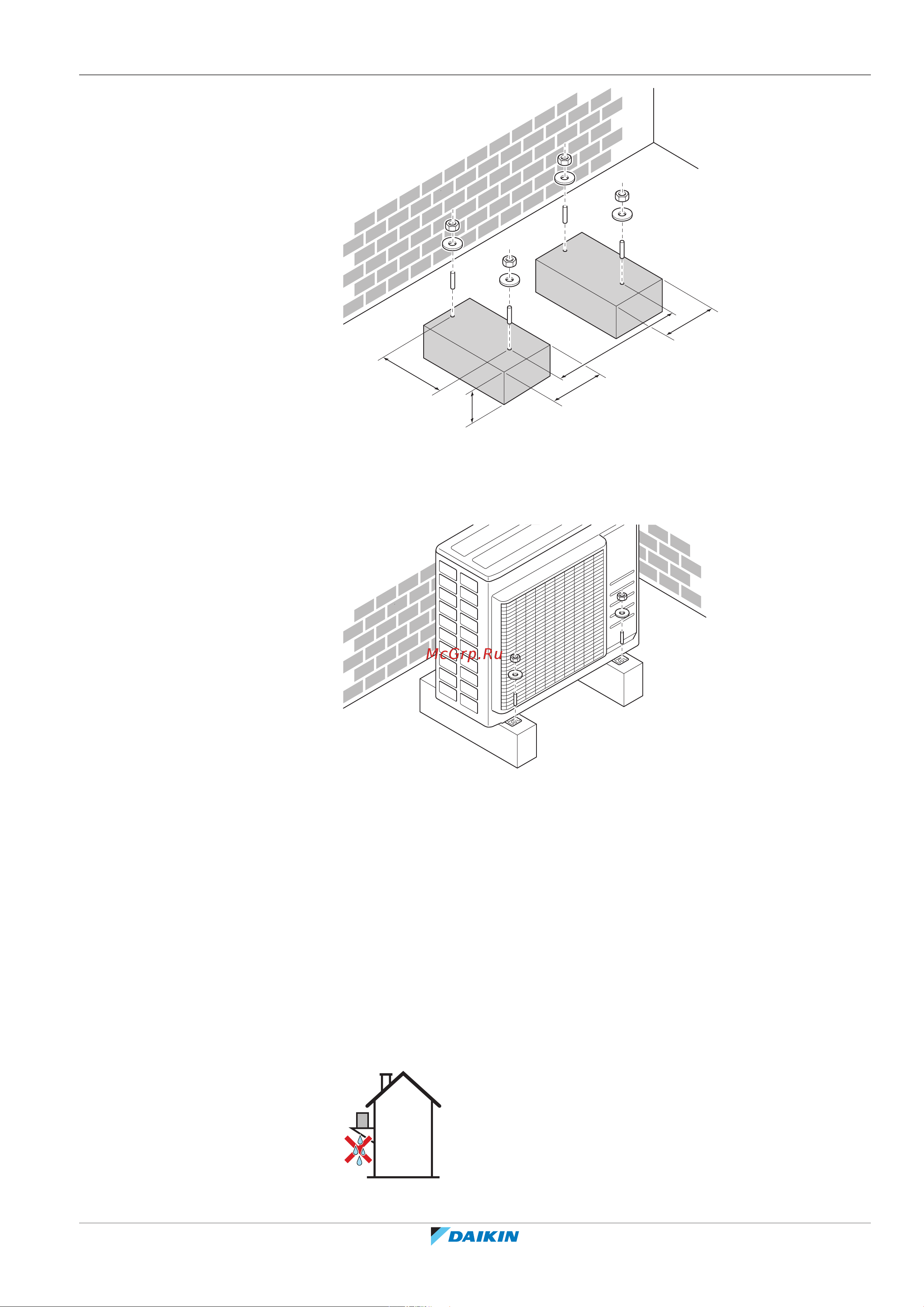

(mm)
353
600
240
240
a
a 100мм над расчетной поверхностью снежного покрова
6.3.4 Установка наружного блока
4× M8/M10
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся надлежащим
образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание гололедицы во время
заморозков.
▪ Если блок монтируется на раме, установите водонепроницаемый поддон на
расстоянии не более 150 мм от днища блока во избежание просачивания
воды в блок, а также каплеобразования (см. рисунок ниже).
