6 | Монтаж агрегата
Справочное руководство для монтажника
34
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1D – 2021.03
ОБРАТИТЕ ВНИМАНИЕ
В регионах с холодным климатом к наружному блоку НЕЛЬЗЯ подсоединять
сливной патрубок, шланг и заглушки (большую и малую). Необходимо принять
меры ВО ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
ОБРАТИТЕ ВНИМАНИЕ
Если сливные отверстия наружного блока перекрыты монтажным основанием
или поверхностью пола, установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
▪ При необходимости пользуйтесь сливным патрубком.

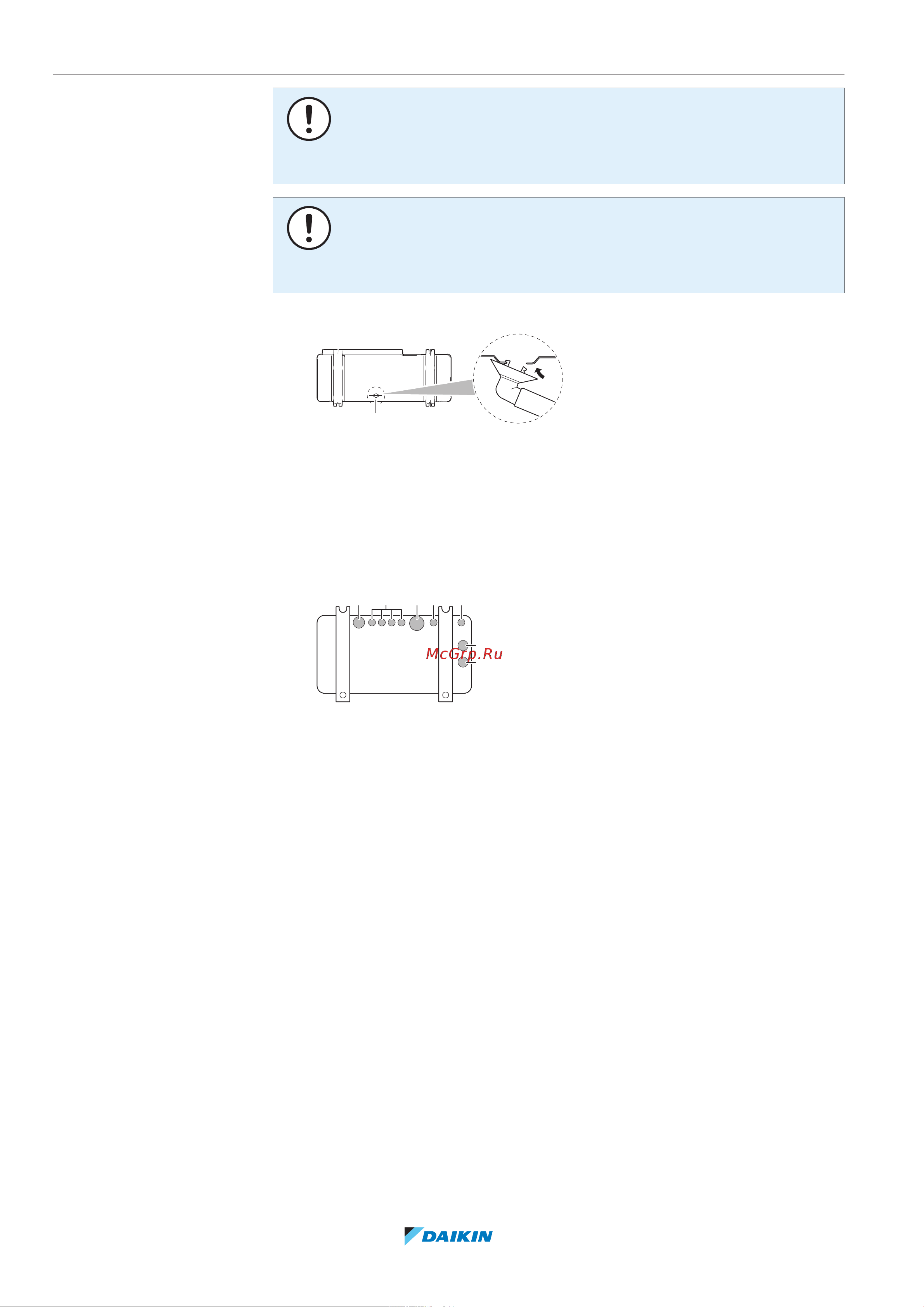

a
a Сливное отверстие
Как закрыть сливные отверстия и присоединить сливной патрубок
1 Установите заглушки сливных отверстий (принадлежности f и g).
Проследите за тем, чтобы края заглушек перекрывали сливные отверстия
полностью.
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного отверстия (большую).
b Сливное отверстие. Установите заглушку сливного отверстия (малую).
c Сливное отверстие, к которому подсоединяется патрубок
6.3.6 Чтобы избежать опрокидывания наружного агрегата
В случае установки блока в местах, где сильный ветер может его наклонить,
необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей иллюстрации
(приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между кабелями и
наружным блоком лист резины (приобретается по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
