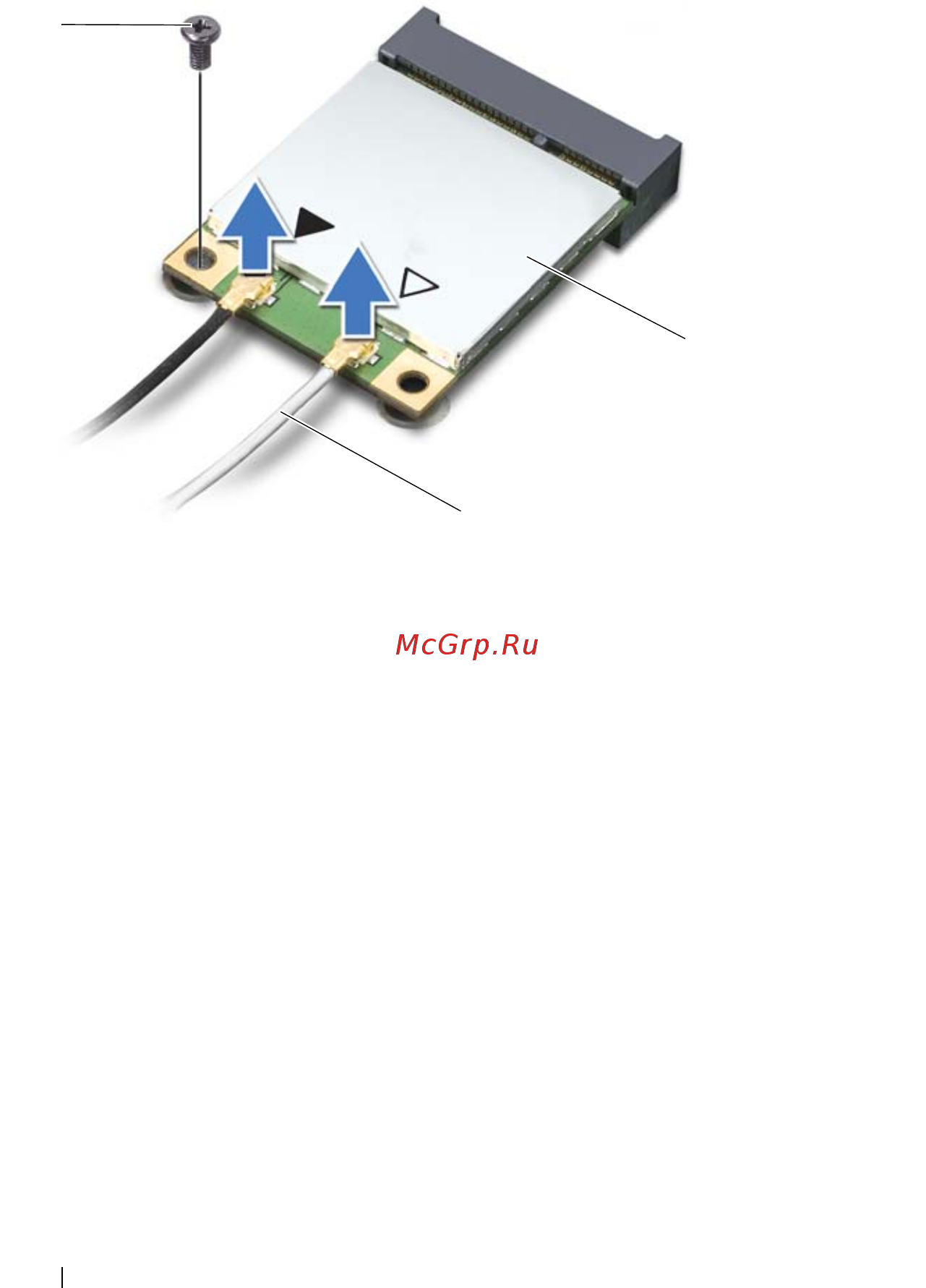

26 Мини-плата беспроводной сети
4
Отсоедините антенный кабель от мини-платы.
5
Выверните винт, которым мини-плата крепится к системной плате.
6
Приподнимите и извлеките мини-плату из разъема системной платы.
1
винт
2
кабели (2)
3
Мини-плата
2
1
3
