42 Батарея типа «таблетка»
Установка батареи типа «таблетка»
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Повернув ее стороной со знаком «+» вверх, вставьте батарейку типа
«таблетка» в гнездо для батарейки на системной плате.
3
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в к а
упора для рук в сборе» на стр. 32.
4
Уст а н о в и т е аккумулятор. См. раздел «Уст а н о в ка аккумулятора» на стр.12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

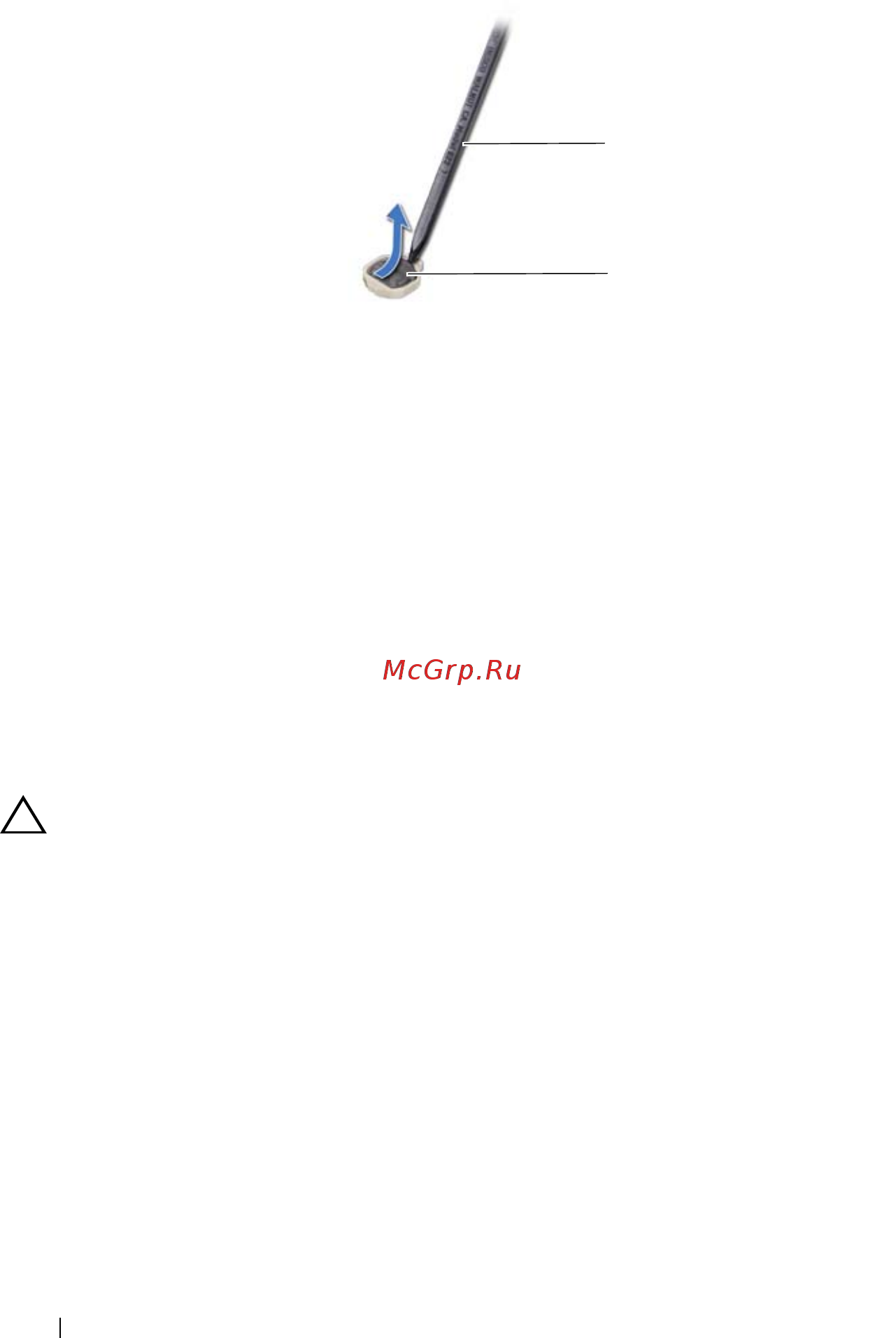

1
пластмассовая палочка
2
батарея типа «таблетка»
1
2
