48 Модуль процессора (только для Inspiron 15-N5050/15-N5040)
ВНИМАНИЕ:
Для обеспечения максимального охлаждения процессора не
касайтесь поверхностей теплообмена на блоке радиатора процессора.
Находящиеся на коже жировые вещества могут снизить теплопроводность
термоохлаждающих накладок.
ВНИМАНИЕ:
При снятии модуля процессора потяните модуль вверх, не
допуская перекосов. Следите за тем, чтобы не погнуть контакты модуля
процессора.
6

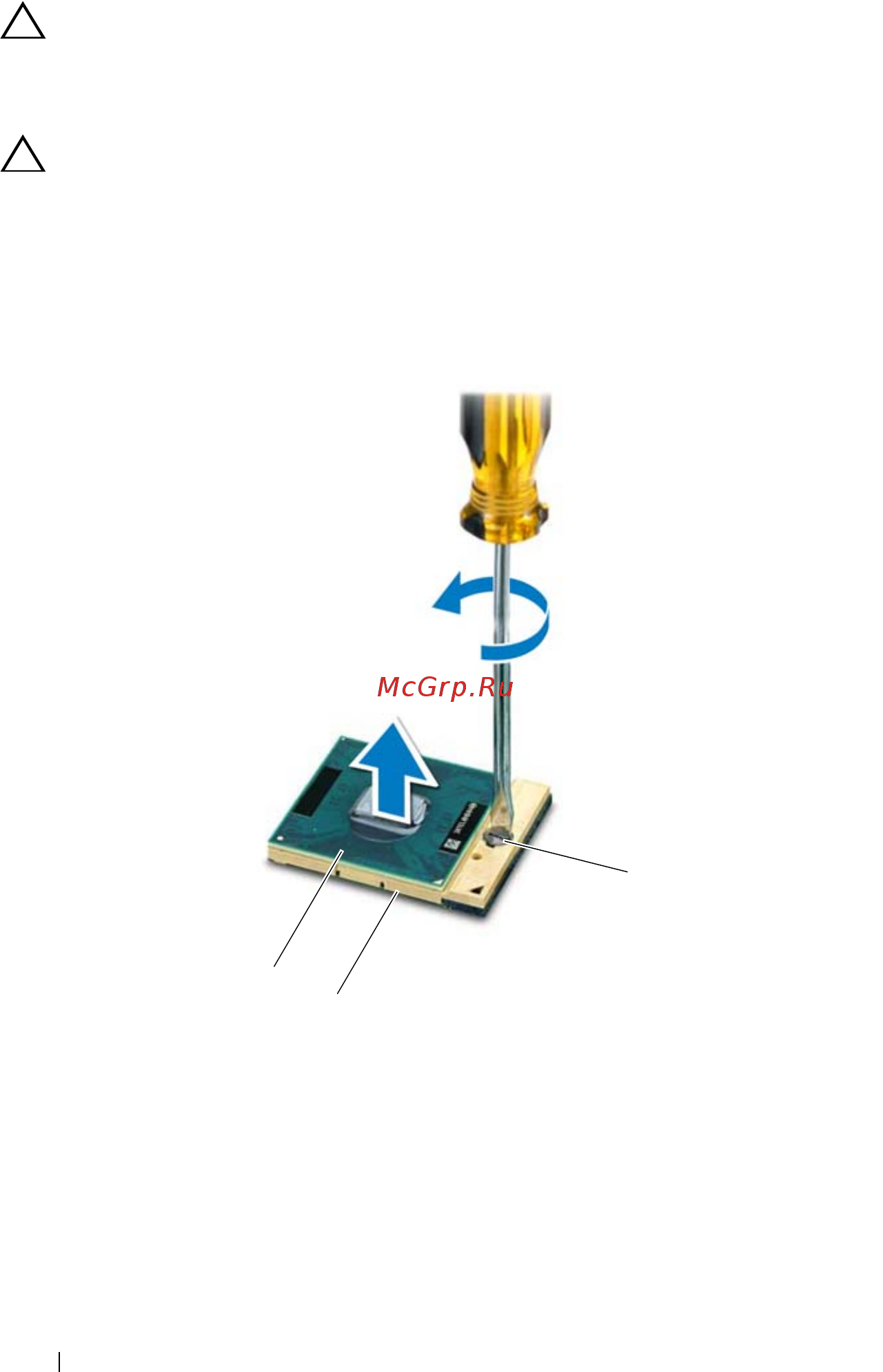

Приподнимите модуль процессора и извлеките его из гнезда с нулевым
усилием сочленения.
1
модуль процессора
2
гнездо ZIF
3
эксцентрик гнезда процессора
2
3
1
