66 Модуль камеры
Установка модуля камеры
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Подсоедините кабель камеры к соответствующему разъему на модуле
камеры.
3
С помощью направляющих штырей на крышке дисплея установите модуль
камеры на место.
4
Уст а н о в ит е лицевую панель дисплея. См. раздел «Уст а н о в к а лицевой панели
дисплея» на стр. 60.
5
Уст а н о в ит е на место дисплей в сборе. См. раздел «Уст а н о в ка дисплея в
сборе» на стр. 58.
6
Уст а н о в ит е крышку на место. См. раздел «Ус т а н о в к а крышки шарнира» на
стр. 53.
7
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в к а
упора для рук в сборе» на стр. 32.

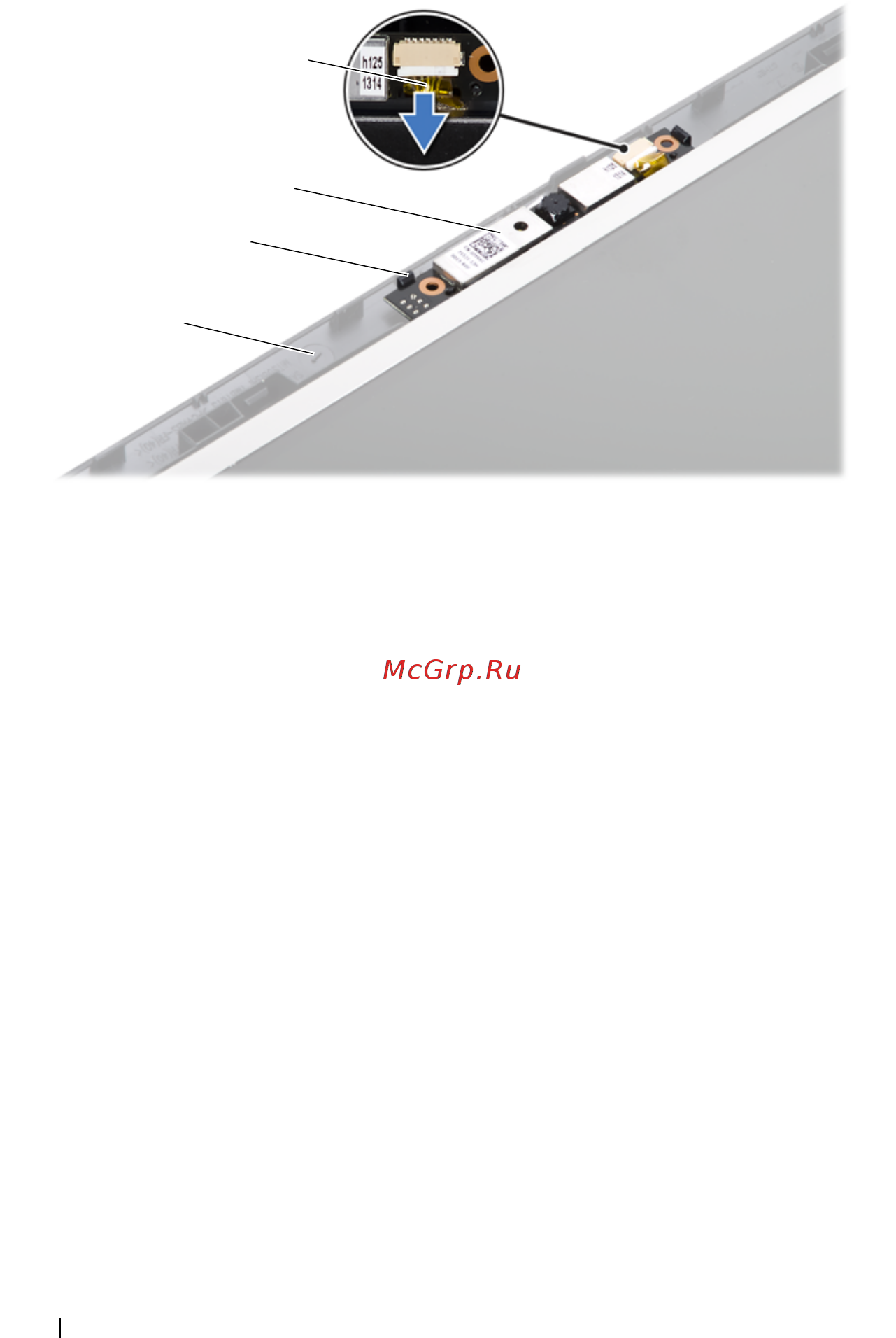

1
крышка дисплея
2
фиксаторы (2)
3
модуль камеры
4
кабель камеры
2
3
4
1
