Системная плата 71
ПРИМЕЧАНИЕ:
В зависимости от комплектации, выбранной во время
покупки компьютера, размеры системной платы и расположение ее
компонентов могут различаться.
Установка системной платы
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Вставьте разъемы на системной плате в пазы в корпусе компьютера.
3
Ус т а н о в и т е два винта, которыми системная плата крепится к корпусу
компьютера.
4
Подсоедините кабель динамиков, кабель платы USB, кабель микрофона и
кабель адаптера переменного тока к разъемам на системной плате.
5
Ус т а н о в и т е на место мини-плату. См. раздел «Ус т а н о в к а мини-платы» на
стр. 27.

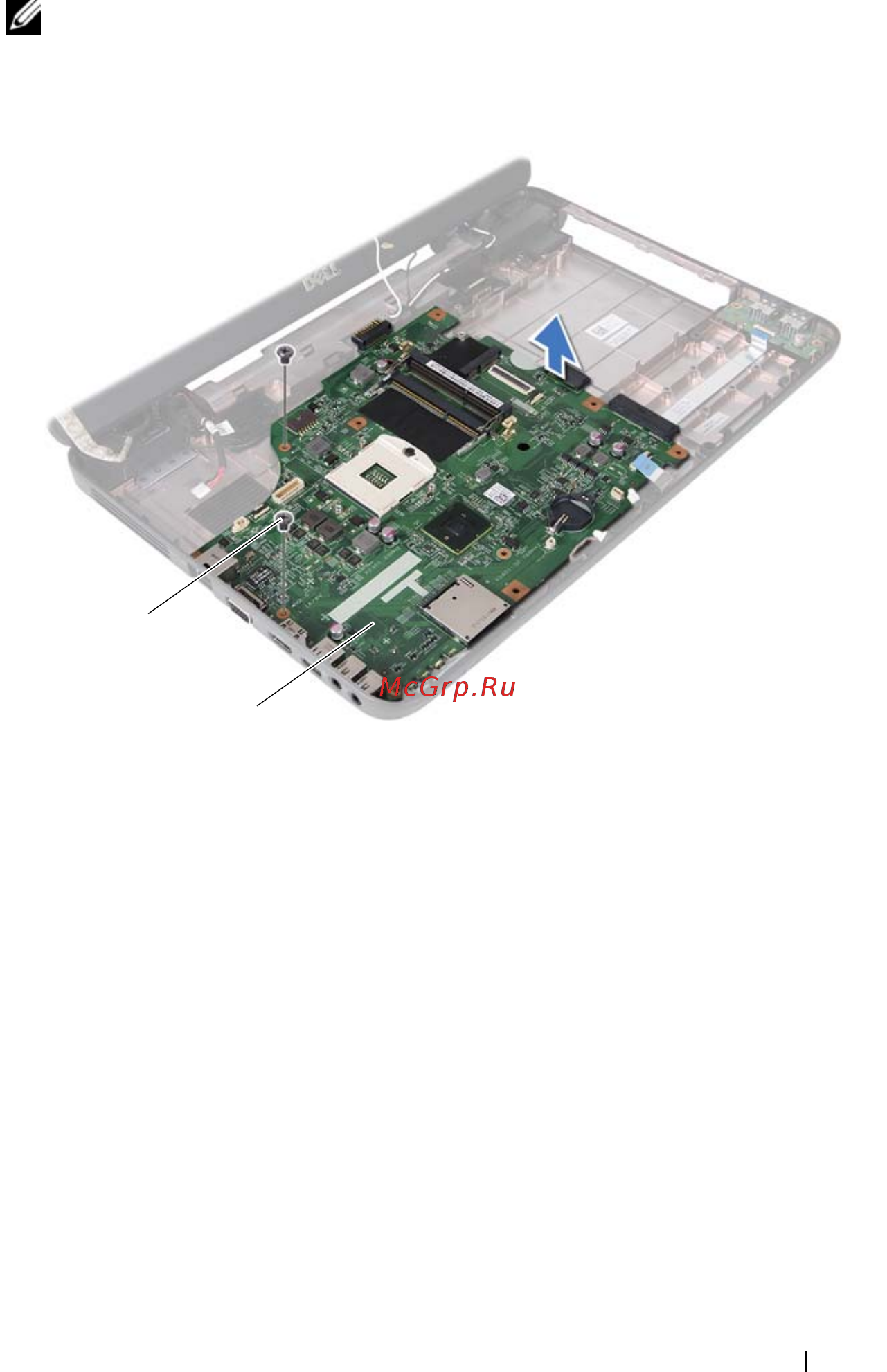

1
винты (2)
2
cистемная плата
2
1
