46 Блок радиатора
Установка блока радиатора
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Совместите четыре невыпадающих винта на блоке радиатора с отверстиями
для винтов на системной плате и последовательно затяните винты (как
указано на блоке радиатора).
3
Подсоедините кабель вентилятора к разъему на системной плате.
4
Прикрепите кабель дисплея к блоку радиатора и вставьте его в разъем на
системной плате.
5
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в к а
упора для рук в сборе» на стр. 32.
6
Уст а н о в и т е аккумулятор. См. раздел «Уст а н о в ка аккумулятора» на стр.12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

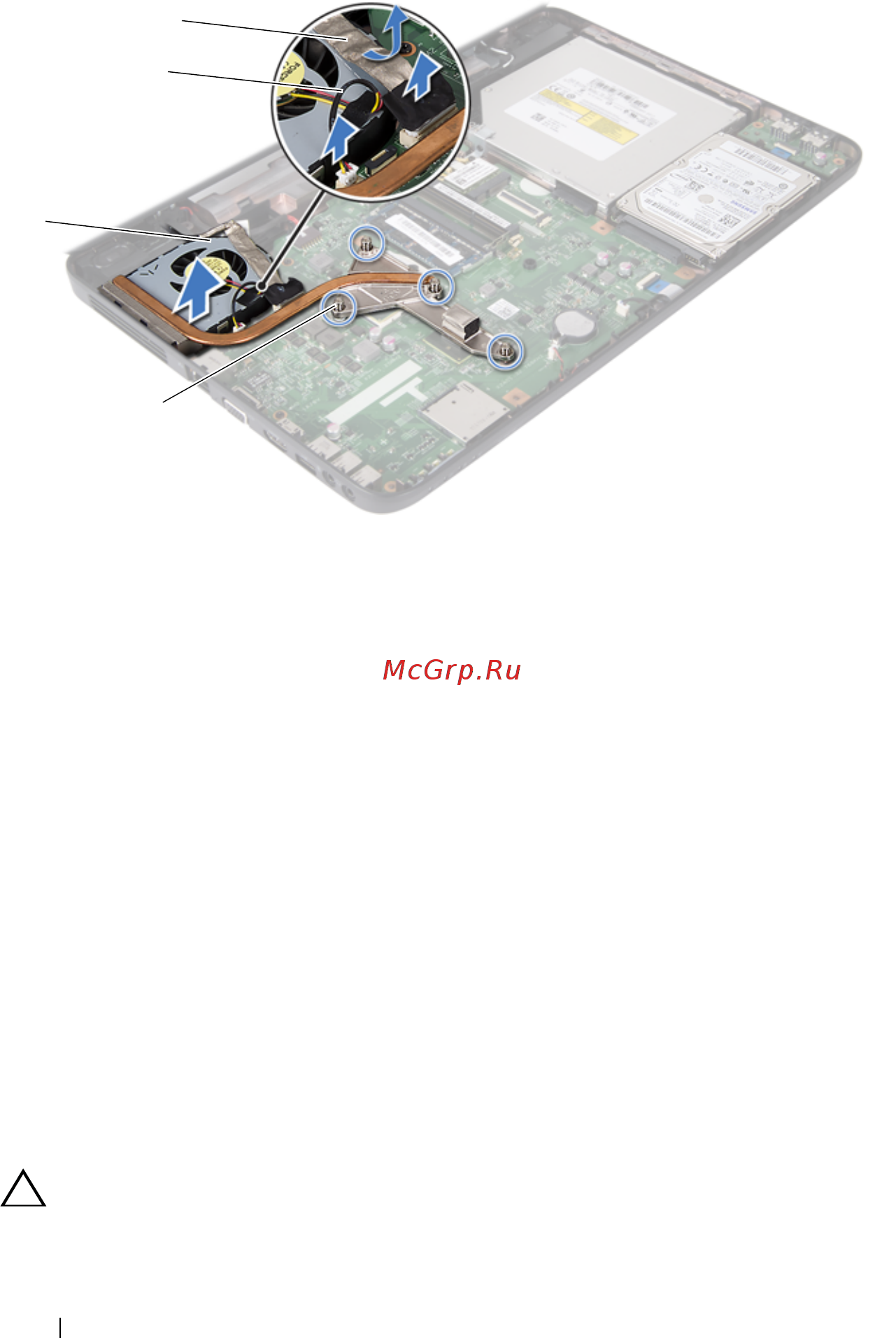

1
невыпадающие винты (4)
2
блок радиатора
3
кабель вентилятора
4
кабель дисплея
1
2
3
4
