36 Плата кнопки питания
Установка платы кнопки питания
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
С помощью штырей выравнивания поместите плату кнопки питания на блок
упора для рук и защелкните ее на месте.
3
Вверните обратно винт, которым плата кнопки питания крепится к упору для
рук.
4
Переверните упор для рук в сборе.
5
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в к а
упора для рук в сборе» на стр. 32.
6
Уст а н о в и т е аккумулятор. См. раздел «Уст а н о в ка аккумулятора» на стр.12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

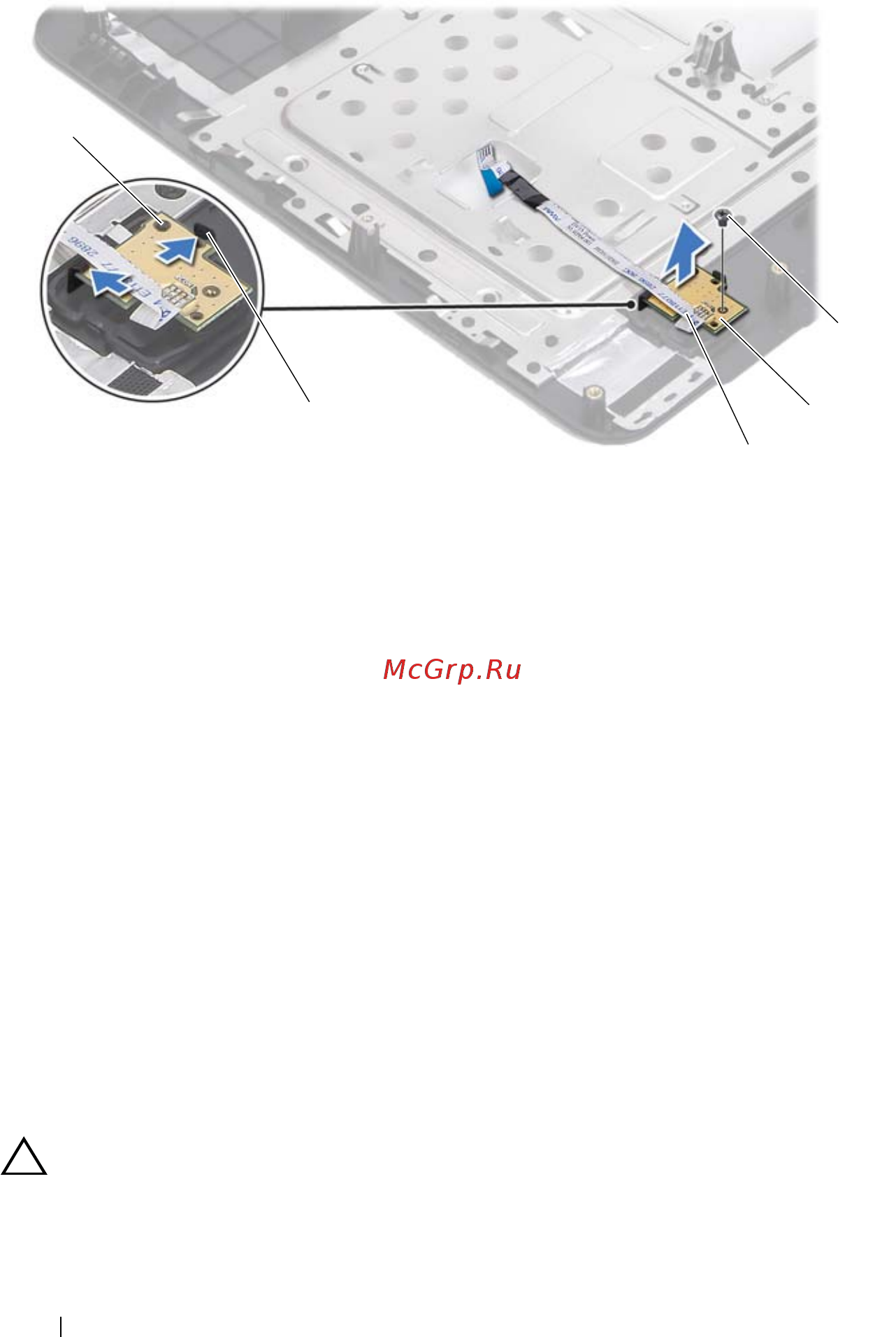

1
направляющий штырь
2
фиксаторы (2)
3
кабель платы кнопки питания
4
плата кнопки питания
5
винт
5
4
2
3
1
