58 Дисплей
Установка дисплея в сборе
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Уст а н о в ит е дисплей в сборе в соответствующее положение и вверните
обратно четыре винта (по два с каждой стороны), которыми дисплей в сборе
крепится к основанию компьютера.
3
Проложите кабель дисплея и антенные кабели мини-платы по направляющим.
4
Подсоедините антенные кабели к мини-плате. См. раздел «Ус т а н о в ка мини-
платы» на стр. 27.
5
Подсоедините кабель дисплея к разъему на системной плате.
6
Уст а н о в ит е крышку на место. См. раздел «Ус т а н о в к а крышки шарнира» на
стр. 53.
7
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в ка
упора для рук в сборе» на стр. 32.

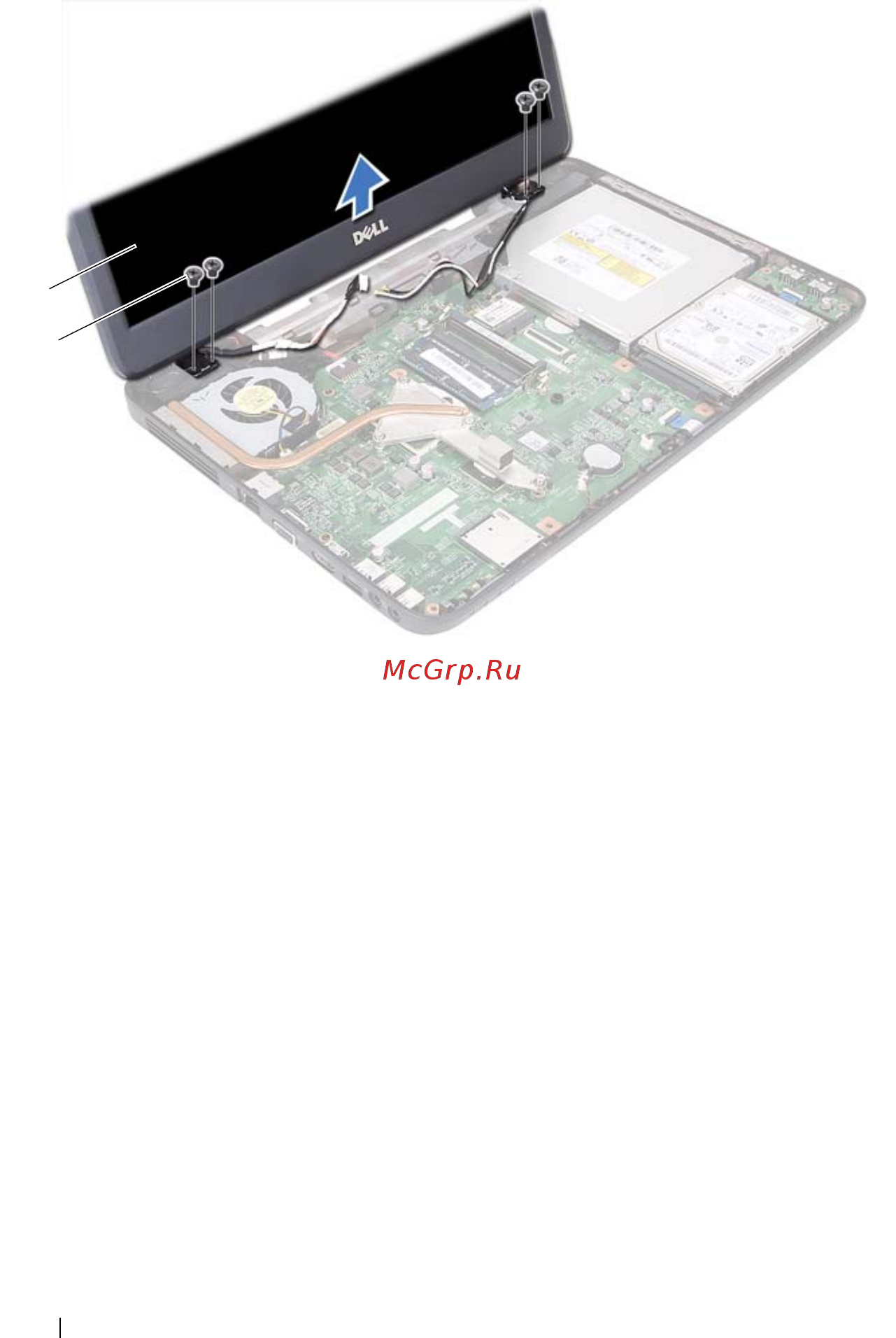

1
дисплей в сборе
2
винты (4)
1
2
