![Dell Inspiron N5050 Инструкция по эксплуатации онлайн [57/76] 66164](/views2/1071660/page57/bg39.png)
Дисплей 57
7
Запомните расположение антенных кабелей мини-платы и кабеля дисплея,
после чего снимите кабели с направляющих. См. раздел «Снятие мини-
платы» на стр. 25.
8
Запомните расположение антенных кабелей мини-платы и кабеля дисплея,
после чего снимите кабели с направляющих.
9
Выверните четыре винта (по два с каждой стороны), которыми дисплей в
сборе крепится к основанию компьютера.
10
Приподнимите блок дисплея и извлеките его из компьютера.

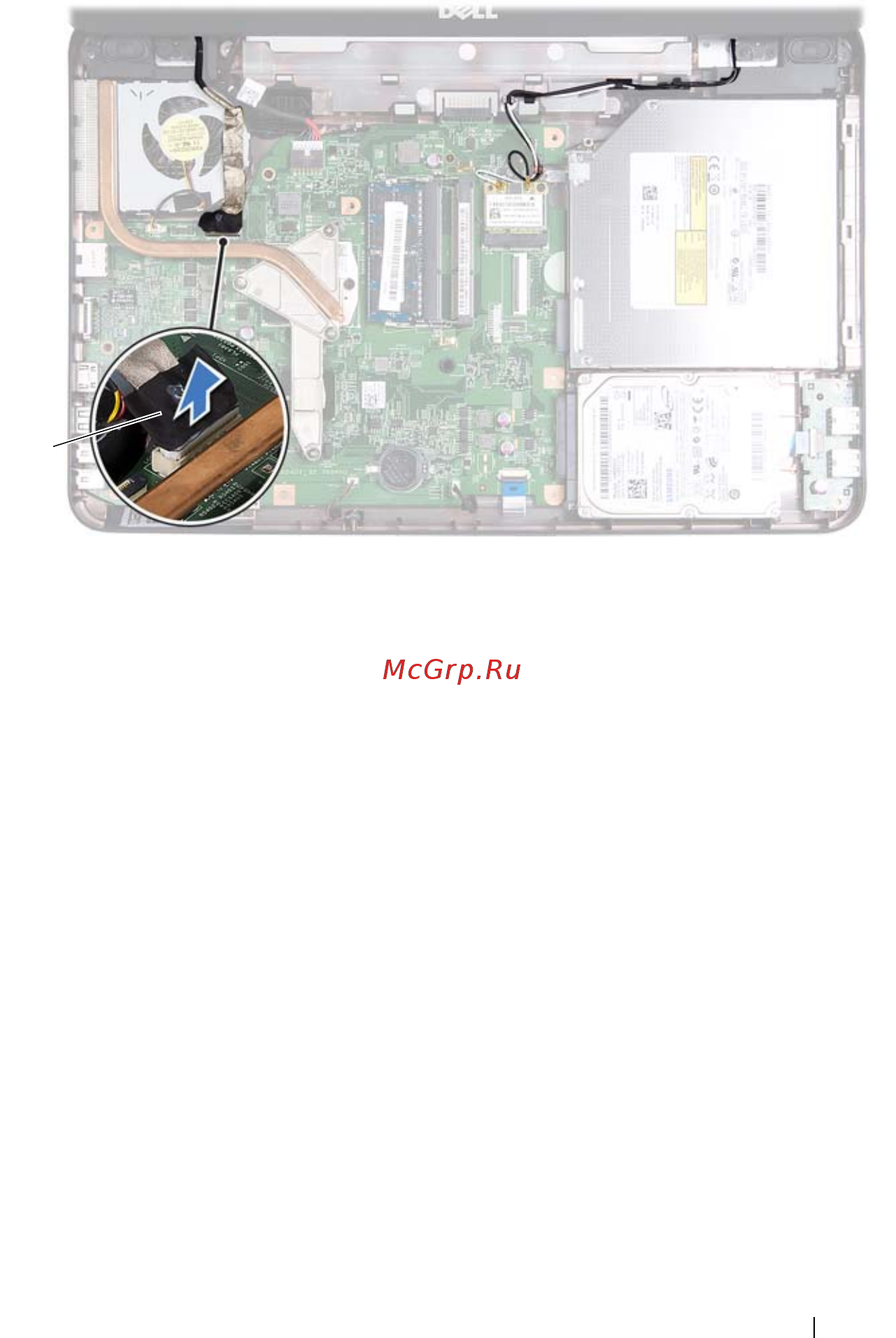

1
кабель дисплея
1
