38 Жесткий диск
Снятие жесткого диска
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Снимите аккумулятор. См. раздел «Снятие аккумулятора» на стр.11.
3

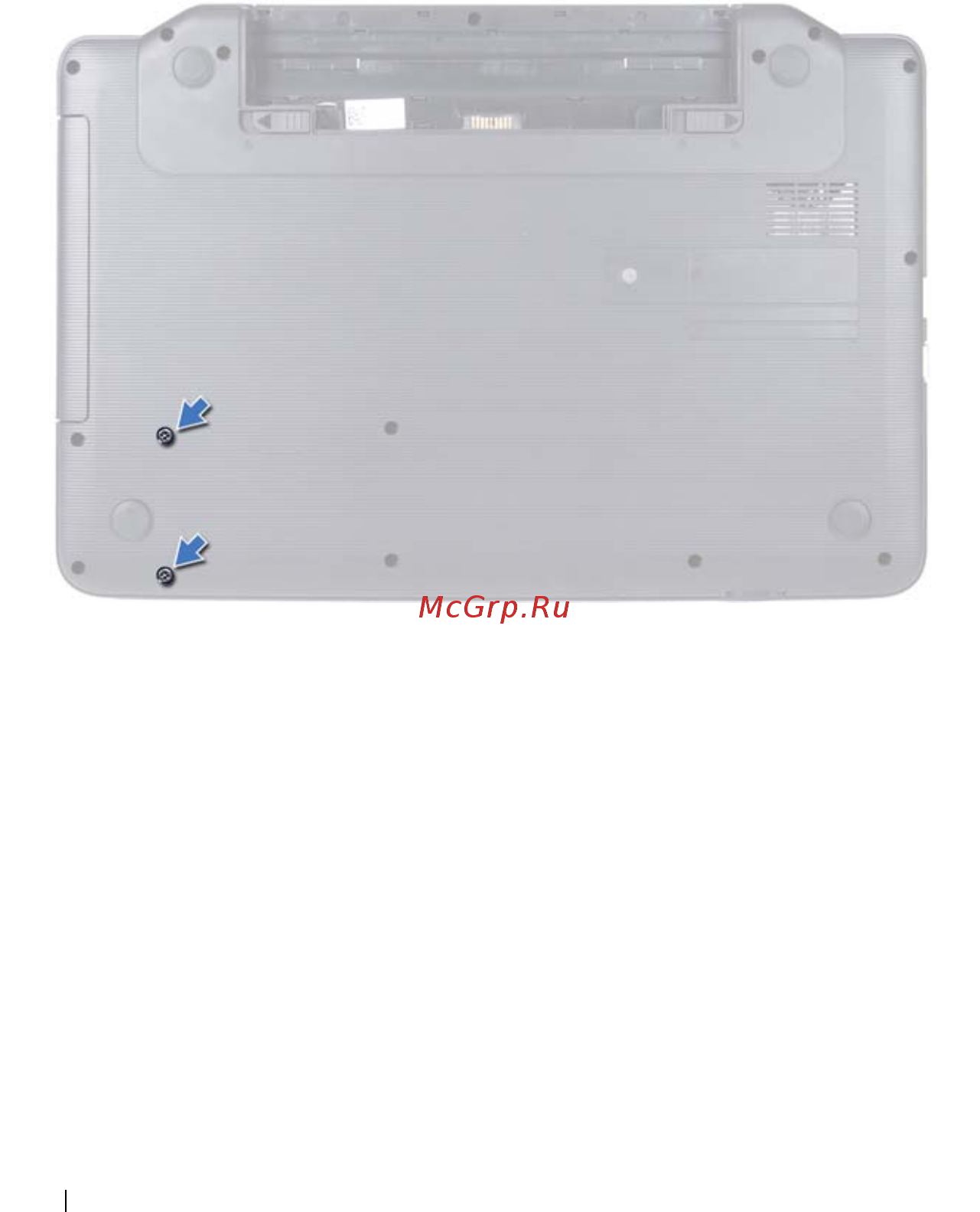

Выверните два винта на основании компьютера.
4
Выполните инструкции, описанные в шаг 3 - шаг 8 в разделе «Снятие упора
для рук в сборе» на стр. 29.
5
Сдвиньте жесткий диск вправо, чтобы отсоединить его от разъема на
системной плате.
6
Приподнимите жесткий диск в сборе и снимите его с основания компьютера.
