Дисплей 59
8
Вверните обратно два винта на основании компьютера.
9
Ус т а н о в и т е аккумулятор. См. раздел «Ус т а н о в ка аккумулятора» на стр. 12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
Лицевая панель дисплея
Снятие лицевой панели дисплея
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Снимите дисплей в сборе. См. раздел «Снятие дисплея в сборе» на стр.55.
ВНИМАНИЕ:
Лицевая панель дисплея является крайне хрупкой. Соблюдайте
осторожность во избежание повреждения лицевой панели.

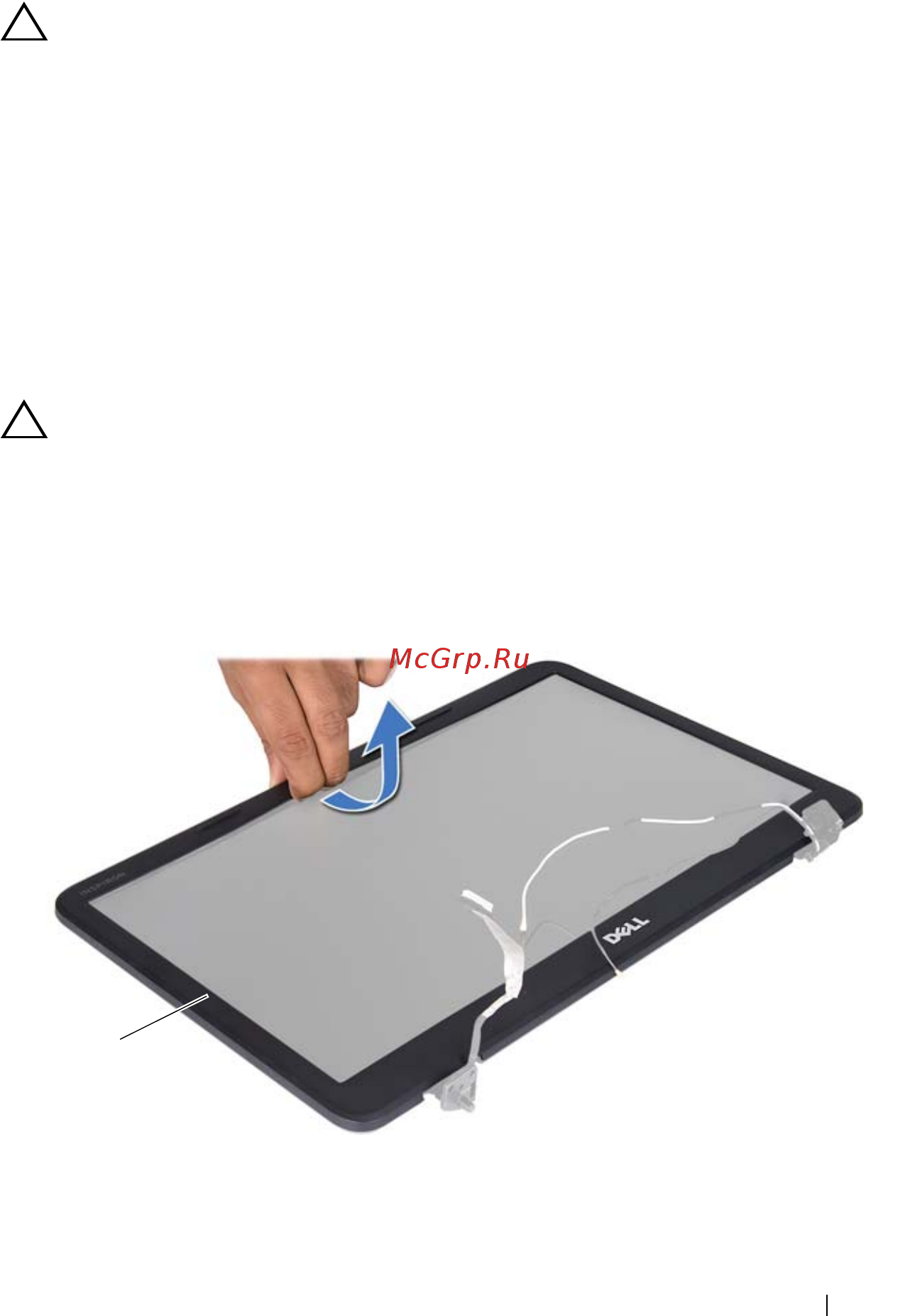

3
Кончиками пальцев осторожно приподнимите внутренний край лицевой
панели.
4
Снимите лицевую панель дисплея.
1
лицевая панель дисплея
1
