44 Плата USB
Установка платы USB
1
Выполните действия, описанные в разделе «Перед началом работы» на стр.7.
2
Вставьте разъемы платы USB в отверстия в основании компьютера и
защелкните плату USB на месте.
3
Вставьте кабель платы USB в соответствующий разъем на плате USB.
Нажмите на защелку разъема, чтобы зафиксировать кабель платы USB на
разъеме платы USB.
4
Уст а н о в ит е на место жесткий диск. См. раздел «Ус т а н о в к а жесткого диска»
на стр. 39.
5
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в ка
упора для рук в сборе» на стр. 32.
6
Уст а н о в ит е аккумулятор. См. раздел «Ус т а н ов ка аккумулятора» на стр.12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

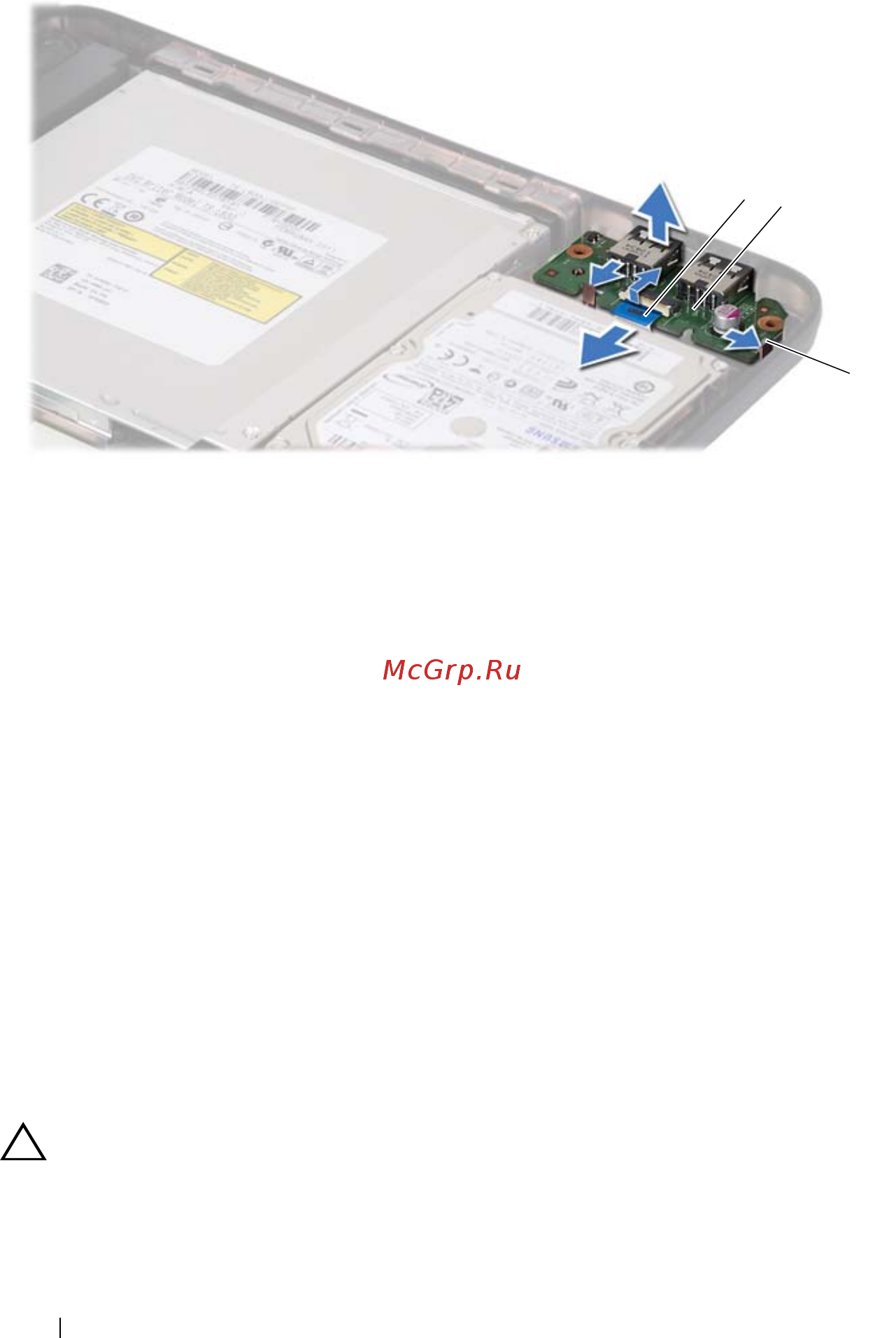

1
кабель платы USB
2
плата USB
3
фиксаторы (2)
1
2
3
