32 Упор для рук в сборе
9
Снимите плату кнопки питания. См. раздел «Снятие платы кнопки питания»
на стр. 35.
Установка упора для рук в сборе
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Уст а н о в ит е плату кнопки питания. См. раздел «Ус т а н о в к а платы кнопки
питания» на стр. 36.
3
Совместите упор для рук в сборе с основанием компьютера и аккуратно
защелкните его на своем месте.
4
Подсоедините кабели сенсорной панели и панели кнопки питания к разъемам
на системной плате и нажмите на защелки разъемов, чтобы зафиксировать их.
5
Закрутите два винта на упоре для рук.
6
Уст а н о в ит е клавиатуру на место. См. раздел «Уст а н о в к а клавиатуры» на
стр. 15.

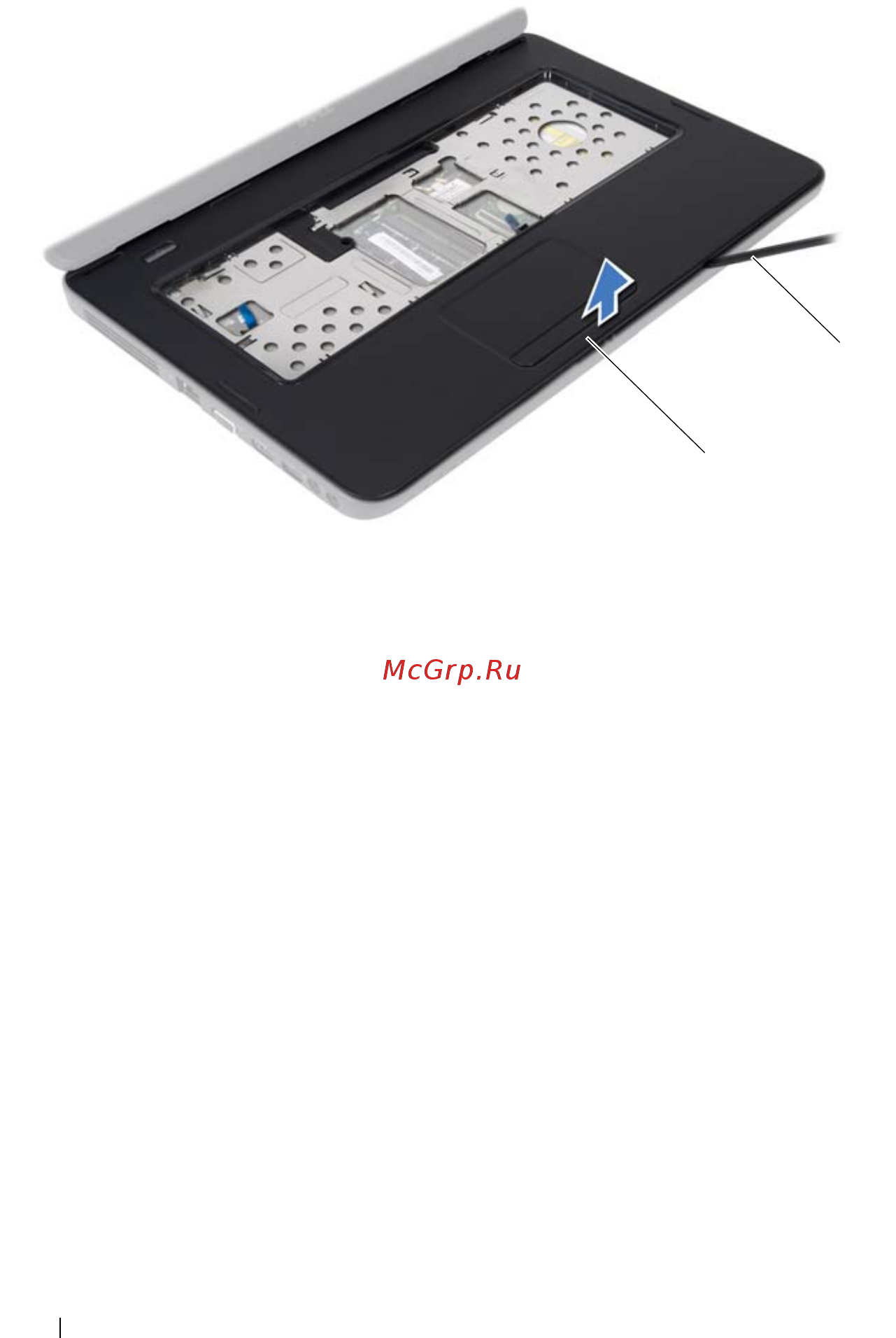

1
упор для рук в сборе
2
пластмассовая палочка
1
2
