Жесткий диск 39
Установка жесткого диска
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Выньте новый жесткий диск из упаковки.
Сохраняйте оригинальную упаковку для хранения или транспортировки
жесткого диска.
3
Ус т а н о в и т е жесткий диск на место в основание компьютера
4
Сдвиньте жесткий диск влево, чтобы подключить его к разъему на системной
плате.
5
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Ус т а н о в к а
упора для рук в сборе» на стр. 32.
6
Закрутите два винта в основании компьютера.
7
Ус т а н о в и т е аккумулятор. См. раздел «Уст а н о в к а аккумулятора» на стр. 12.

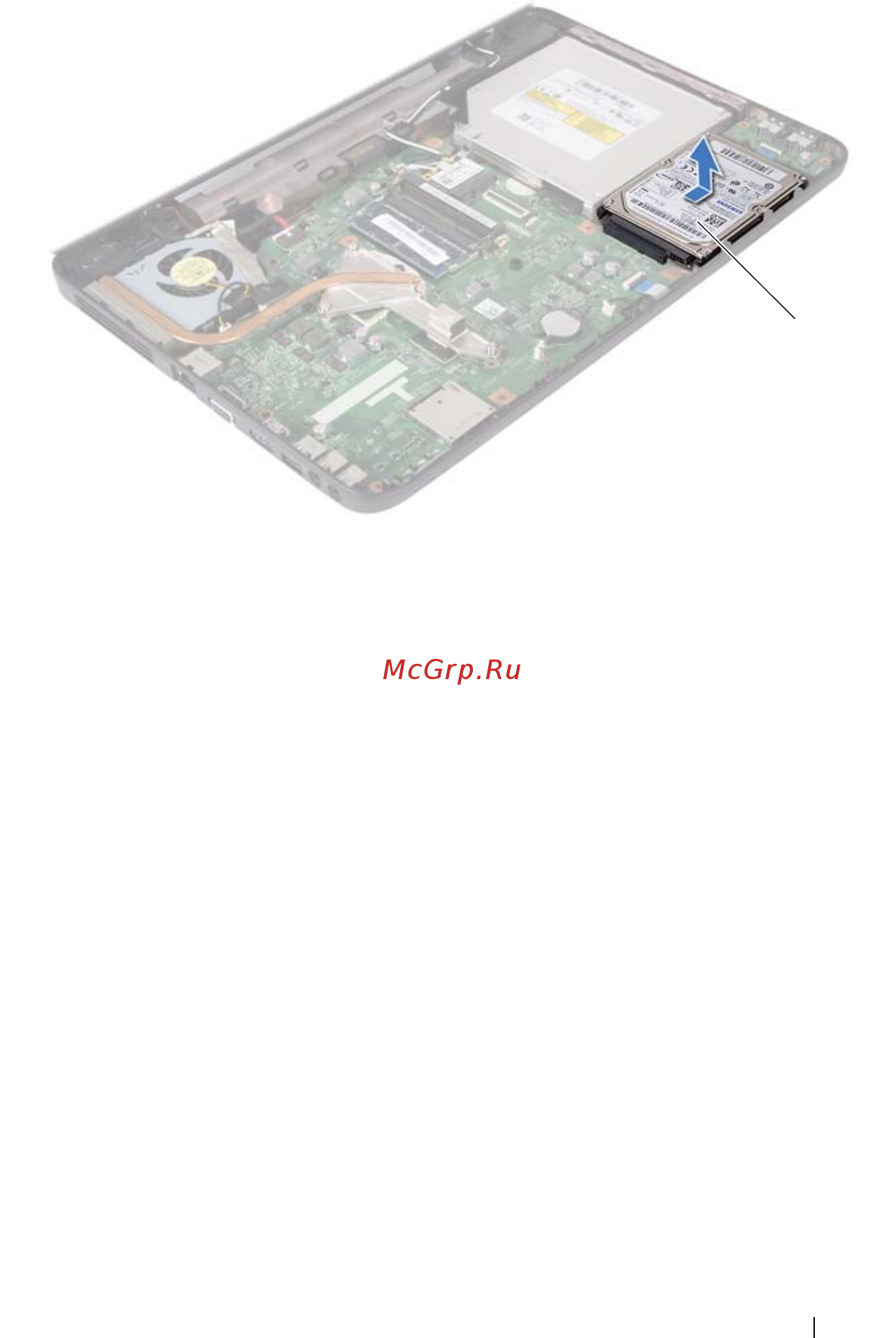

1
жесткий диск
1
