Дисплей 63
Установка панели дисплея
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2

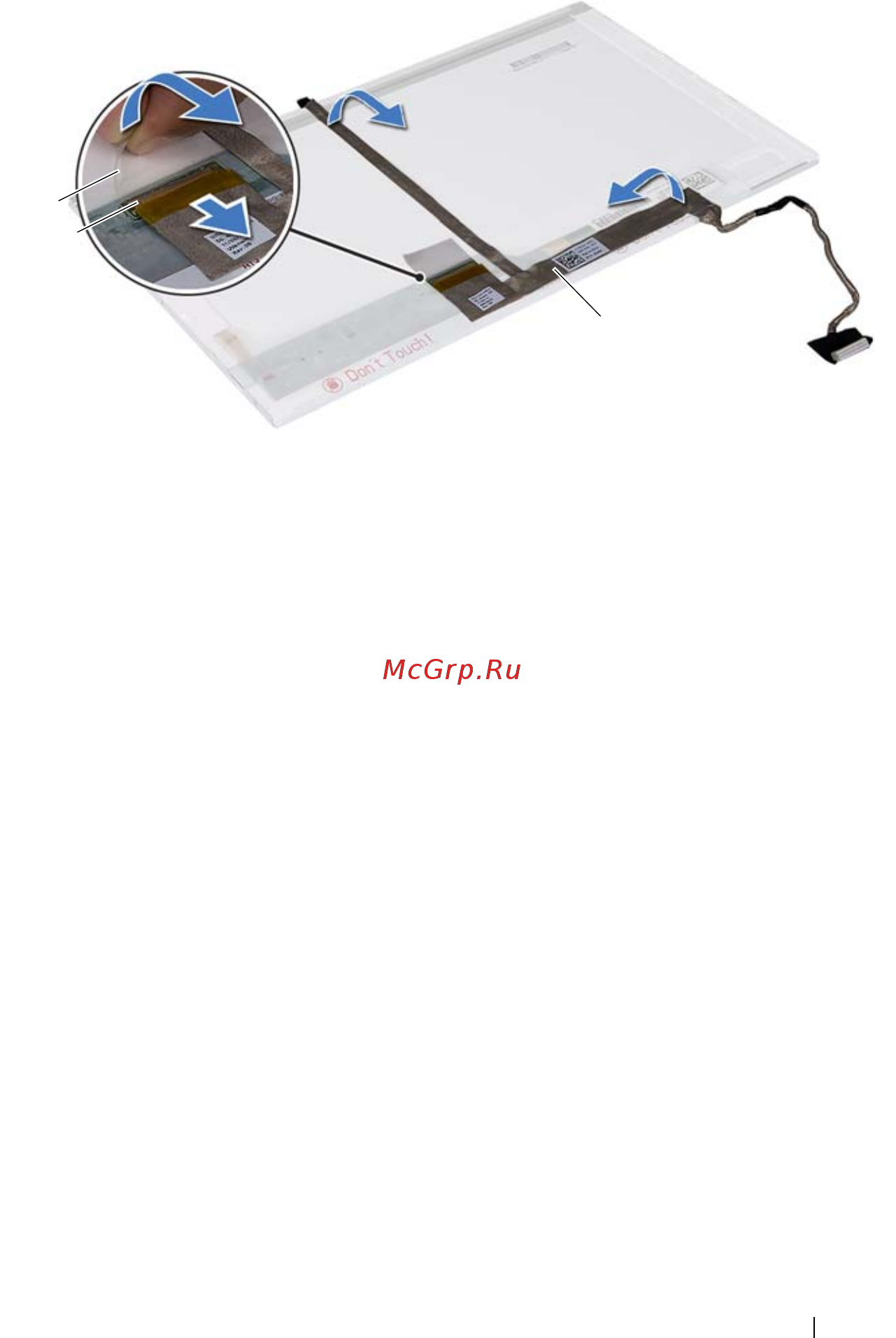

Прикрепите кабель дисплея к задней поверхности панели дисплея.
3
Подсоедините кабель дисплея к разъему платы дисплея и закрепите его
лентой.
4
Совместите резьбовые отверстия на скобе панели дисплея с резьбовыми
отверстиями на панели дисплея и вверните обратно четыре винта (по два с
каждой стороны).
5
Проложите кабель дисплея и антенные кабели мини-платы через
направляющие на шарнирах дисплея.
6
Совместите отверстия для винтов на панели дисплея с резьбовыми
отверстиями на крышке дисплея и вверните обратно шесть винтов.
7
Ус т а н о в и т е лицевую панель дисплея. См. раздел «Ус т а н о в к а лицевой панели
дисплея» на стр. 60.
8
Ус т а н о в и т е на место дисплей в сборе. См. раздел «Уст а н о в к а дисплея в
сборе» на стр.58.
1
лента
2
разъем платы дисплея
3
кабель дисплея
1
2
3
