62 Дисплей
9
Переверните панель дисплея и положите ее на чистую поверхность.
10
Отклейте и приподнимите ленту, которой кабель дисплея крепится к разъему
платы дисплея, и отсоедините кабель дисплея.
11
Запомните расположение кабеля дисплея и отклейте его с задней поверхности
панели дисплея.

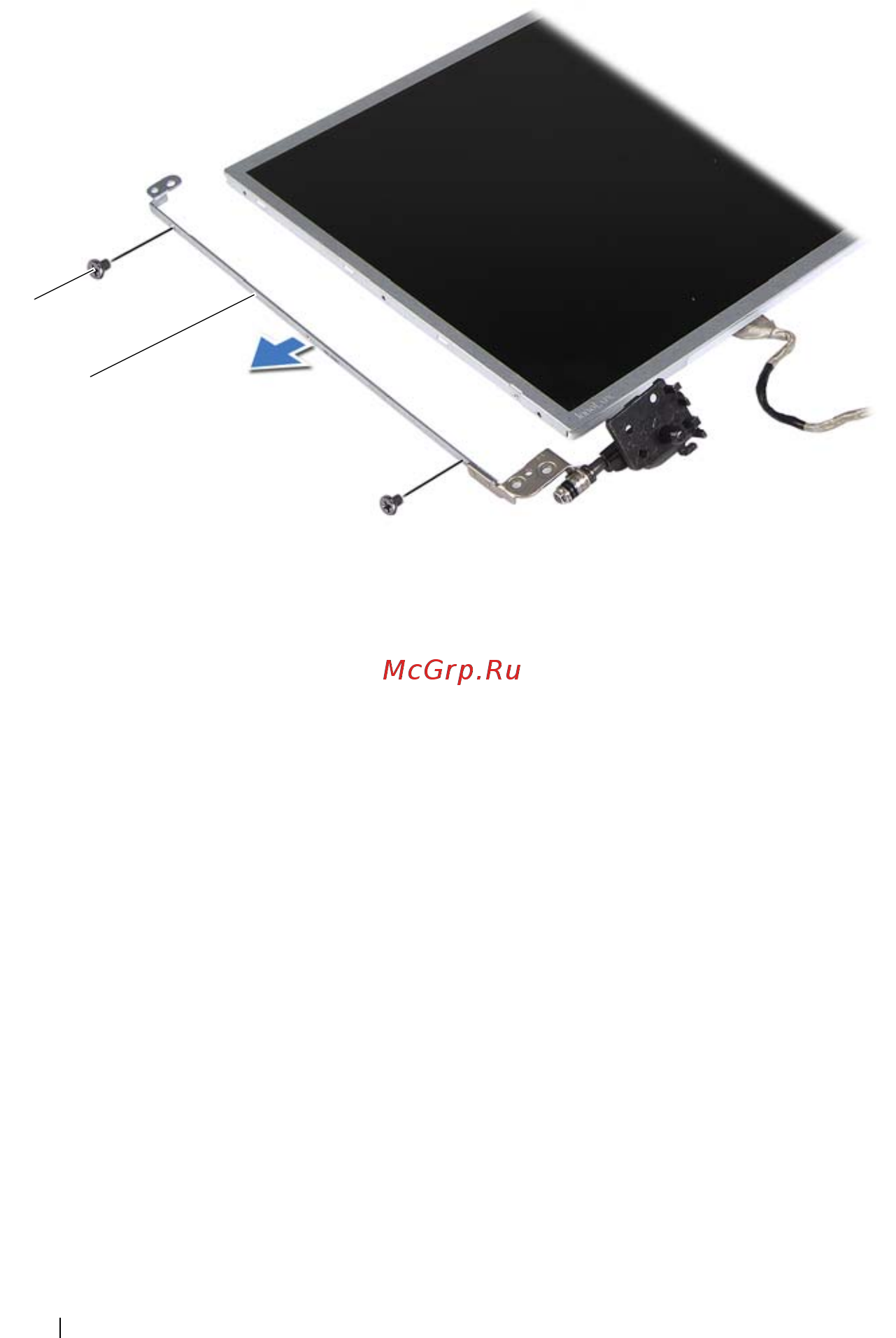

1
винты (4)
2
скобы панели дисплея (2)
1
2
