Dell Inspiron N5040 /5040-5092/ Инструкция по эксплуатации онлайн [52/76] 75277
![Dell Inspiron N5050 Инструкция по эксплуатации онлайн [52/76] 66164](/views2/1071660/page52/bg34.png)

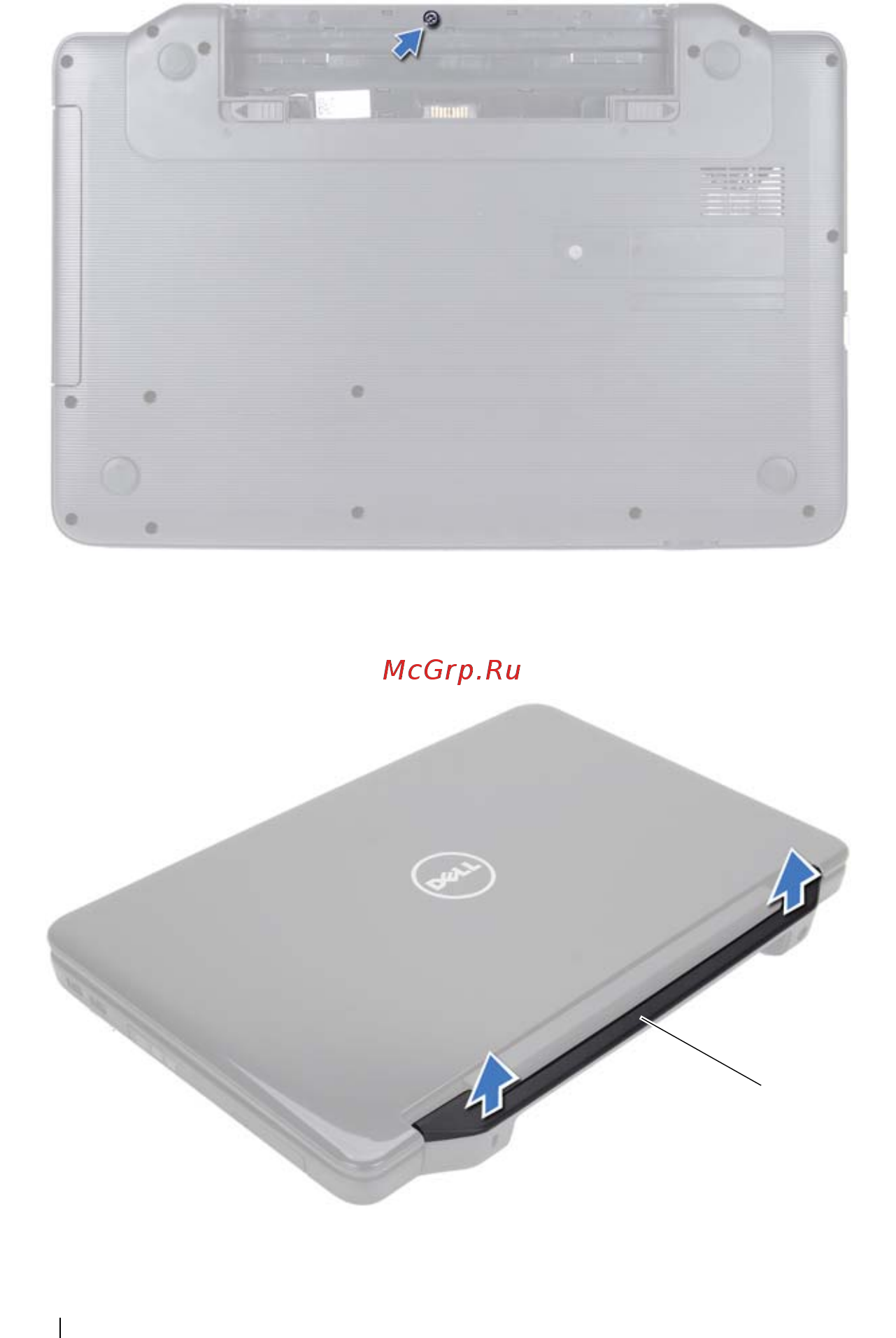

52 Крышка шарнира
4
Переверните компьютер.
5
Подцепите крышку шарнира и снимите ее с корпуса компьютера.
1
крышка шарнира
1
