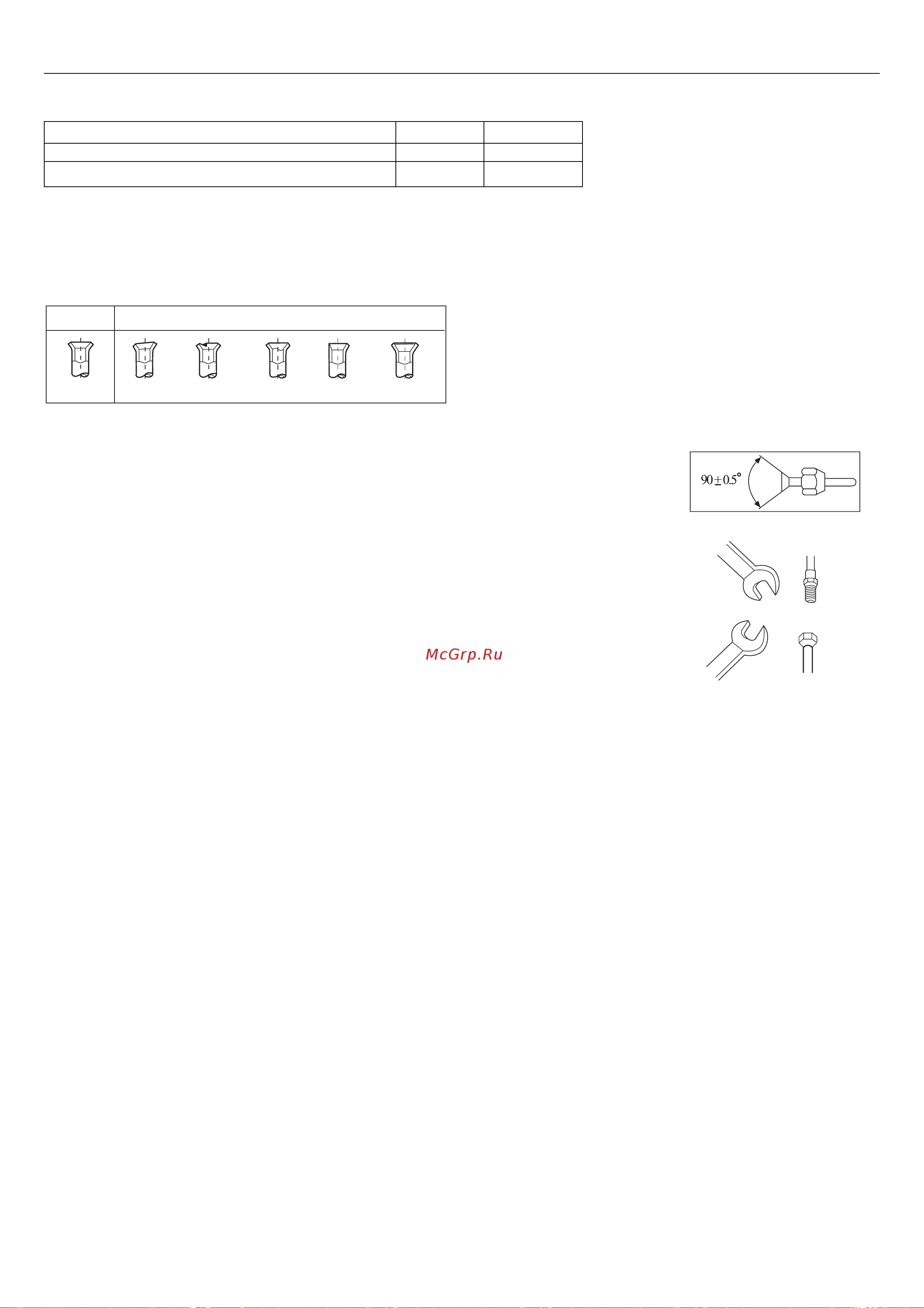

Haier AC122ACERA [102/176] Tuyaux frigorigène
![Haier AC182ACEAA+AU182AEEAA [102/176] Tuyaux frigorigène](/views2/1049894/page102/bg66.png)
28
Diamètre des tuyauteries
Découpage et emboutissage des tuyaux
Découper le tuyau et éliminer les ébarbures.
Dudgeonner l’extrémité du tuyau à l'aide d'une dudgeonnière.
Longueur et différence de niveau max.
• Pour assurer la meilleure efficacité du système, respecter les longueurs standard des tuyaux
déclarées dans le manuel de l’unité extérieure.
ATTENTION
• Éviter de tortiller et d’étrangler les tuyaux.
• Ne pas faire pénétrer de la poussière dans les tuyaux.
• Plier les tuyaux en gardant un angle le plus large possible pour éviter de les étrangler.
• Isoler la tuyauterie du gaz et celle du liquide.
• Contrôler les raccordements par brides pour des fuites de gaz éventuelles.
Méthode pour le raccordement des tuyaux
- Appliquer de l’huile réfrigérante sur le raccord et sur la bride.
- Maintenir unis les centres des tuyaux et visser l’écrou à la main, puis les serrer à l'aide d'une clé.
Pour le moment de torsion, se référer au tableau.
- S’assurer que des corps étrangers ne s’insinuent pas dans les tuyaux comme de la poussière, du sable ou de l’eau.
Un vissage en force sans un bon centrage peut endommager le filet et causer des fuites de gaz.
Tuyaux frigorigène
Correct
Erroné
mauvais endommagé fissuré incomplet trop large
Clé fixe
Clé
dynamométrique
Raccord
Bride
Côté liquide Côté gaz
AC122 - AC182 Ø 6,35mm Ø 12,7mm
AC242 Ø 9,52mm Ø 15,88mm
