Haier AC122ACERA [46/176] Tasti e display del telecomando yr h71
![Haier AC122ACERA [46/176] Tasti e display del telecomando yr h71](/views2/1049894/page46/bg2e.png)
1. Tasti TEMP (impostazione temperatura)
Per impostare la temperatura ambiente. (Gamma valida di
impostazione: da 16°C a 30°C).
2. Tasto SWING
Premendo il tasto una volta, viene attivata l'oscillazione automa-
tica del deflettore.
Premendo il tasto una seconda volta, il deflettore si arresta su
una posizione fissa.
3. Tasto ON/OFF
Per accendere e spegnere il climatizzatore. Ogni volta che il cli-
matizzatore viene riacceso, il display del telecomando visualizza
lo stato di funzionamento precedente (eccettuate le funzioni
Timer, Sleep e Swing).
4. Tasto MODE
Per selezionare la modalità operativa desiderata. Ad ogni pres-
sione, la modalità varia come segue:
5. Tasto HEALTH
Per impostare la funzione Health.
6. Tasto CLOCK
Per impostare l'orologio.
7. Tasto TIMER
Per impostare le funzioni "TIMER ON", "TIMER OFF", "TIMER
ON-OFF".
8. Tasto FILTER
Per far scendere e risalire automaticamente il filtro dell'aria per la
pulizia.
9. Tasto CODE
Per selezionare il codice A o B. Si prega di selezionare A.
10. Tasto RESET
Premere questo tasto con un oggetto appuntito per ripristinare
l'impostazione iniziale del telecomando, ad esempio in caso di
malfunzionamento dovuto a una sorgente elettromagnetica.
11. Tasto LIGHT
Per illuminare il pannello di controllo.
12. Tasto LOCK
Per bloccare i tasti e il display del telecomando.
13. Tasti HOUR (impostazione oraria)
Per impostare l'orario del Timer e regolare l'ora dell'orologio.
14. Tasto HIGH/SO
Per selezionare le modalità HIGH o SOFT.

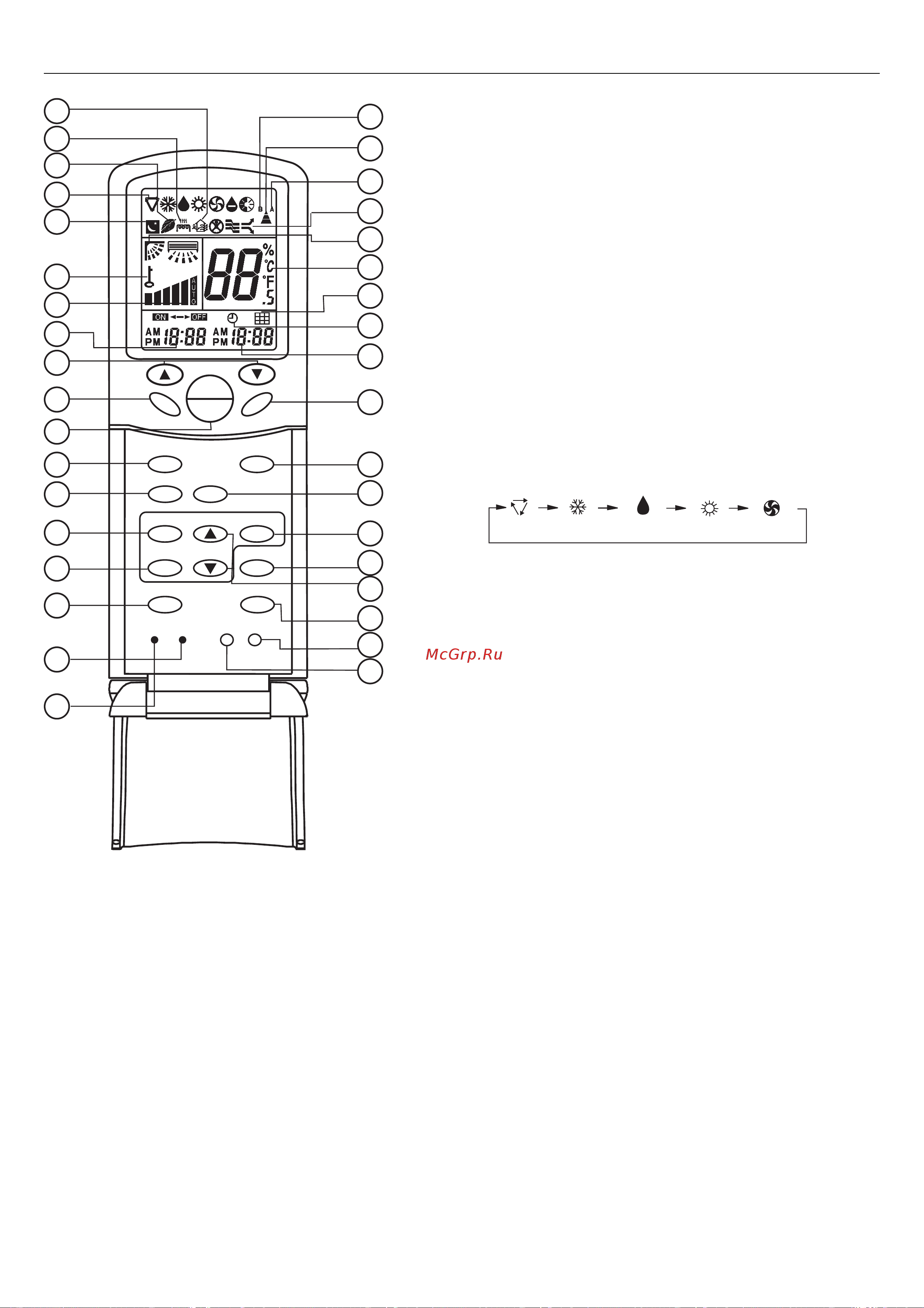

Tasti e display del telecomando YR-H71
AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE
6
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
12
36
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
HEAT
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
