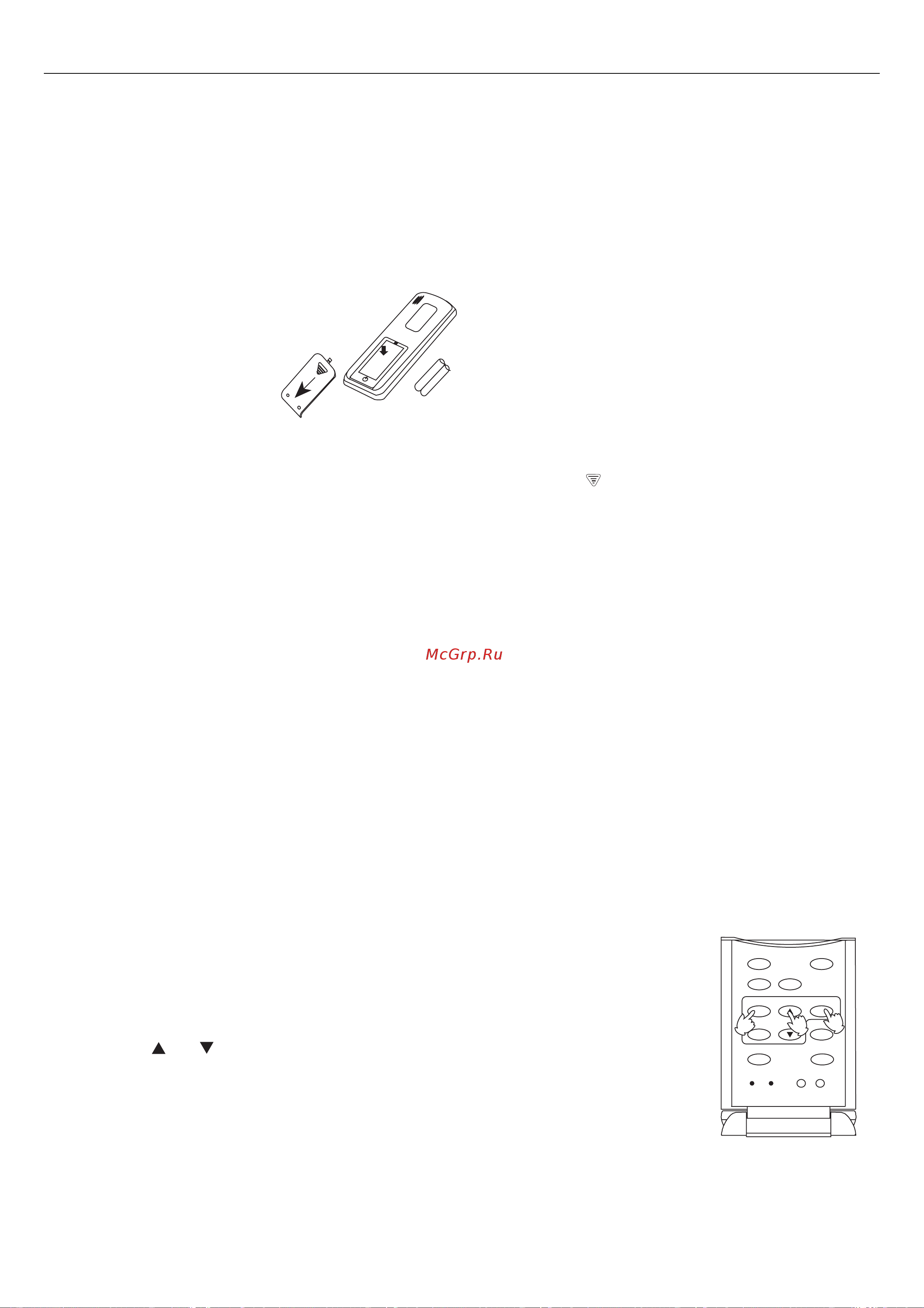

Utilisation de la télécommande
• Après avoir allumé le climatiseur, pointer la télécommande directement vers le récepteur des signaux sur l'unité intérieure.
• La distance entre l'émetteur du signal et le récepteur ne doit pas être supérieure à 7 mètres et il ne doit pas y avoir d'obstacles.
• Éviter de faire tomber la télécommande et/ou de l’endommager.
• Si une lampe fluorescente à mise en marche électronique, ou une lampe fluorescente à commutateur, ou un téléphone sans fil se
trouve dans la pièce, la réception des signaux peut être perturbée, la distance entre l'unité intérieure et la télécommande devra donc
être diminuée.
Mise en place des piles
Pour mettre les piles, suivre l’illustration.
• Ouvrir le logement des piles au dos de la télécommande: Appuyer légèrement sur “ ” dans la direction de la flèche et faire glisser
le couvercle.
• Mettre les piles : s'assurer qu'elles sont insérées dans le bon sens.
• Refermer le couvercle du logement des piles.
• Pour voir si l’opération a été correctement exécutée : si, après avoir appuyé sur la touche ON/OFF, l’écran de la télécommande res-
te éteint, retirer les piles et les mettre à nouveau.
Notes :
• Si, après avoir remplacé les piles, la télécommande fonctionne mal ou ne fonctionne pas du tout, appuyer sur la touche RESET avec
un objet pointu.
• Retirer les piles si l'appareil n'est pas utilisé pendant une période prolongée.
• La télécommande effectue un test automatique après le remplacement des piles. Pendant le test, l’écran affichera tous les témoins,
qui disparaîtront si les piles ont été correctement placées.
Programmation de l'horloge
Lors de la première mise en marche de l'appareil, après avoir remplacé les piles de la télécommande,
il faut régler l'horloge de la manière suivante :
1. Appuyer sur la touche CLOCK : “AM” ou “PM” clignotera sur l'écran.
2. Appuyer sur ou pour régler l'heure exacte. A chaque pression de la touche l'heure aug-
mente ou diminue d'une minute. Un appui prolongé sur la touche permet le défilement rapide de
l’heure.
3. Pour confirmer l'heure programmée, appuyer sur la touche SET. “AM” et “PM” cessent de cligno-
ter et l'horloge commence à fonctionner. (AM signifie matin et PM après-midi).
-
+
+
-
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEPMODE
CLOCK
CODE
LIGHT
3
2
1
HEAT
8
