27

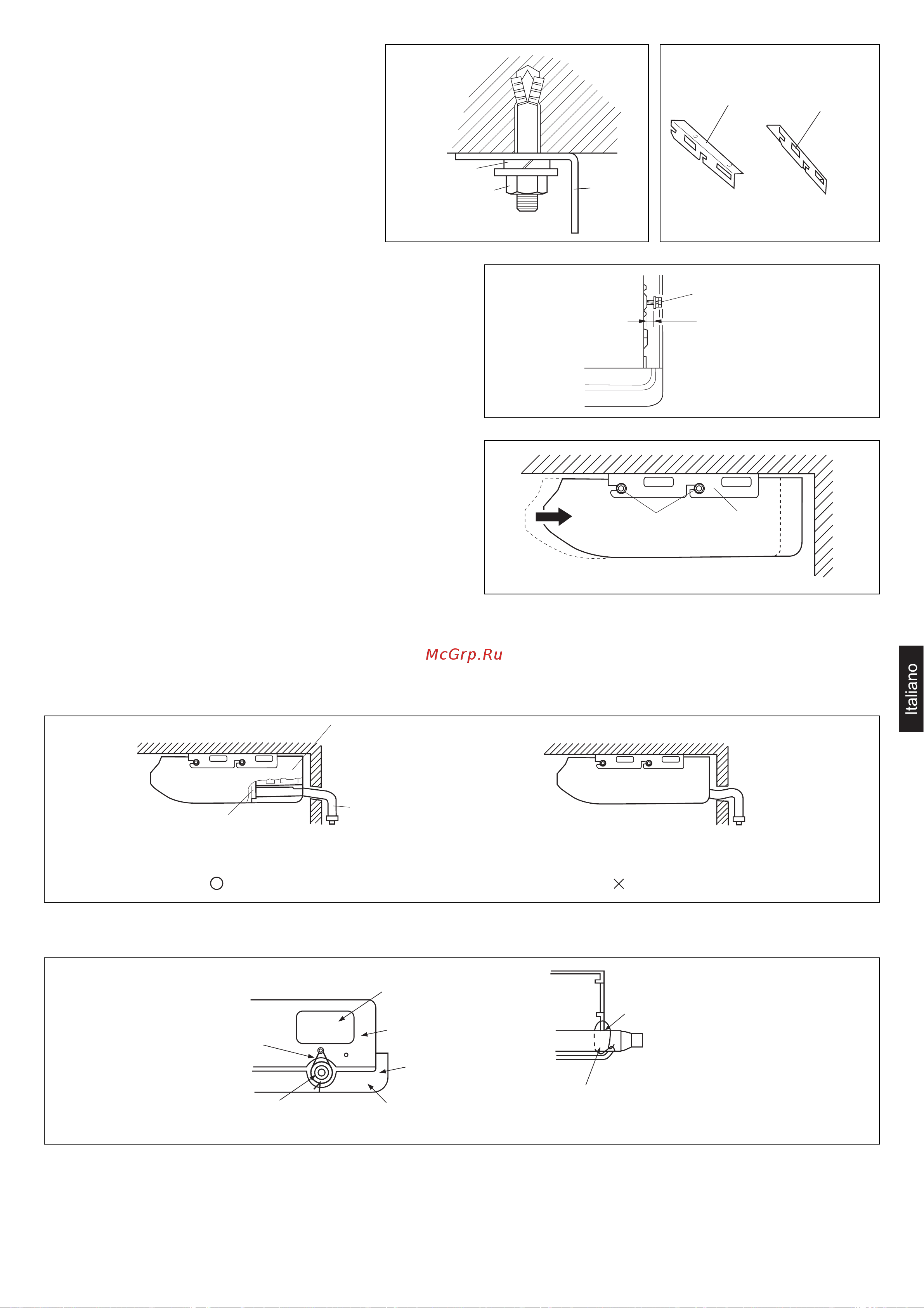

3. Fissaggio delle staffe di sostegno
Montare le staffe utilizzando i dadi, le rondelle e
le rondelle elastiche (figura a lato).
4. Installazione dell’unità interna
Regolare i bulloni esagonali come illustrato in figura.
Fissare l’unità interna alle staffe di sostegno.
Serrare quindi a fondo i bulloni esagonali su entrambi i lati.
5. Installazione del tubo scarico condensa
Scegliere se collegare il raccordo di scarico condensa sul lato sinistro o destro. Inserire il tubo di scarico condensa nella vaschetta
raccolta condensa; fissare quindi il tubo mediante la fascetta di fissaggio in nylon. Avvolgere l’isolante attorno al raccordo di
scarico condensa.
Accertarsi che il tubo di scarico condensa sia inclinato verso il basso rispetto al punto di uscita dall’unità interna.
Se il tubo di scarico condensa è posizionato verso il retro dell’apparecchio, bloccare il tubo di scarico condensa con l’ausilio del cavo VT.
ATTENZIONE
Dopo aver completato il collegamento delle tubazioni, controllare i giunti per accertarsi che non vi siano perdite di refrigerante.
Bullone esagonale
da 8 a 13 mm
Unità interna
Bullone
Staffa
Unità interna
OK
Togliere copertura foro
Posizionare il raccordo
di scarico condensa più
basso rispetto a questo punto
Tubo
scarico condensa
NO
Cavo VT
Raccordo scarico condensa
Foro tubazione
Base (Fondo)
Griglia di
aspirazione
Cavo VT
Far passare il tubo scarico
condensa per questo punto
Tagliare la griglia
Rondella elastica
Bullone esagonale
Staffa di
sostegno
Staffa (destra)
Staffa (sinistra)
