Modus TIMER ON/OFF
Vor dem Gebrauch des Timer-Modus die Uhr richtig einstellen.
(1) Einschalten des Geräts und Auswahl der gewünsch-
ten Betriebsart
Das Flüssigkristalldisplay visualisiert die eingestellte Betriebsart.
(2) Auswahl des Timer-Modus

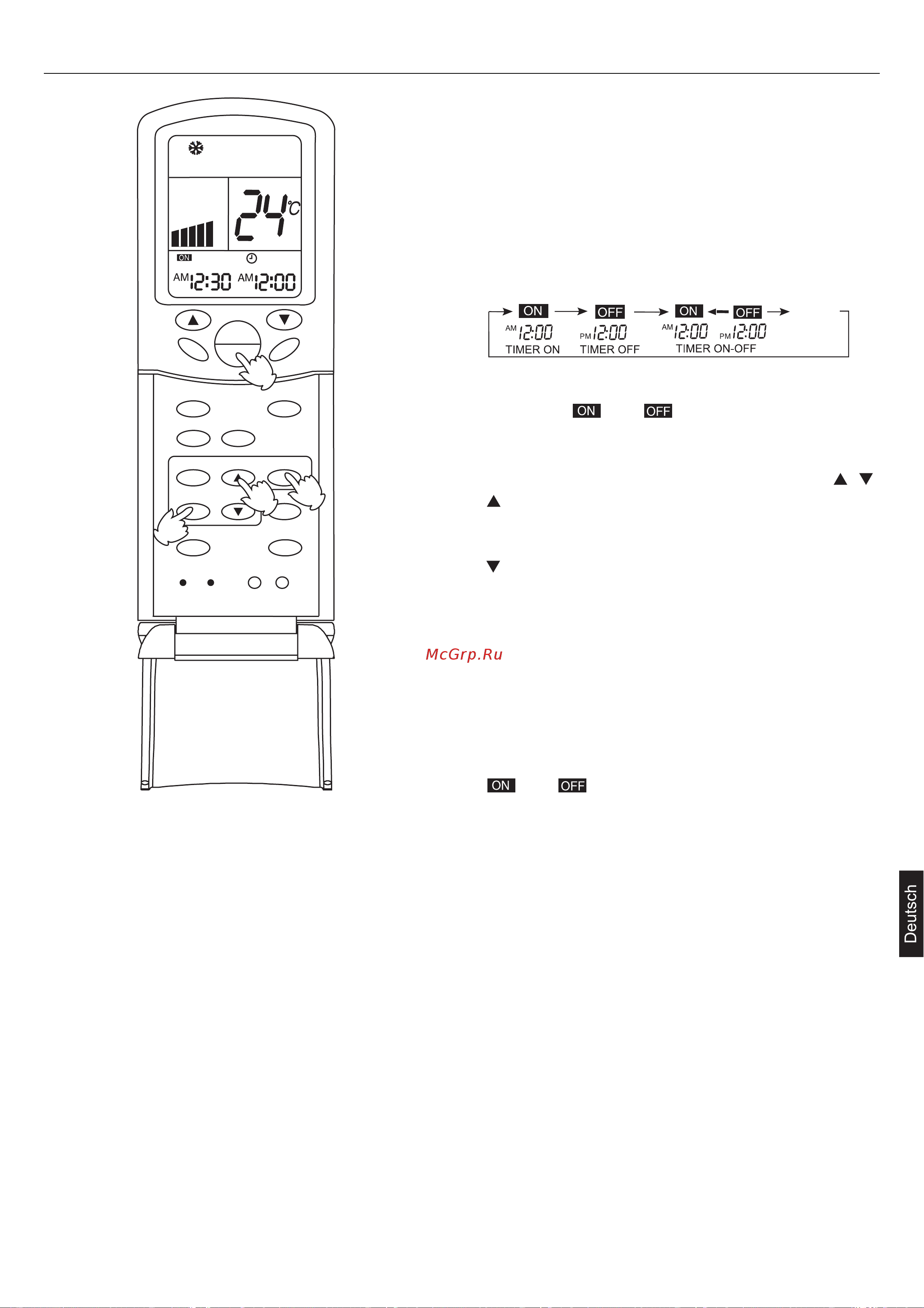

Die Taste TIMER drücken; bei jedem Drücken ändert sich der
Timer-Modus wie folgt:
Den gewünschten Timer-Modus auswählen (TIMER ON oder
TIMER OFF), oder blinkt am Display.
(3) Einstellung des Timers
Die Tasten HOUR drücken, um die Uhrzeit einzustellen /
Die angezeigte Uhrzeit erhöht sich bei jedem Drücken um 10
Minuten. Bei anhaltendem Drücken der Taste ändert sich die
Uhrzeit schnell.
Die angezeigte Uhrzeit verringert sich bei jedem Drücken um
10 Minuten. Bei anhaltendem Drücken der Taste ändert sich
die Uhrzeit schnell.
Die Uhrzeit wird am Flüssigkristalldisplay angezeigt. Der Timer
hat einen Einstellbereich von 24 Stunden. AM bezieht sich auf
den Vormittag und PM auf den Nachmittag.
(4) Bestätigung der Einstellung
Nach Eingabe der richtigen Uhrzeit die Taste SET zur Bestäti-
gung drücken.
oder an der Fernbedienung hören auf zu blinken.
Visualisierte Uhrzeit: Das Gerät schaltet sich um x Uhr und x
Minuten ein (TIMER ON) oder aus (TIMER OFF).
Löschen der Timerfunktion
Die Taste TIMER mehrmals drücken, bis der Timer-Modus am
Display erlischt.
Tipps:
• Nach dem Auswechseln der Batterien oder bei Stromausfall muss der Timer neu eingestellt werden.
• Die Fernbedienung besitzt eine Speicherfunktion. Wenn die Einstellung des Timers gleich bleibt, muss daher beim nächsten
Gebrauch des Timer-Modus nach der Auswahl der Betriebsart nur die Taste SET gedrückt werden.
Hinweis:
Nach der Einstellung des Timer-Modus visualisiert das Display der Fernbedienung die Uhrzeit des Timers. Für die Anzeige der aktuel-
len Uhrzeit einmal die Taste CLOCK drücken. Nach 5 Sekunden visualisiert das Display erneut die Uhrzeit des Timers.
