Haier AC122ACERA [45/176] Denominazione dei componenti
![Haier AC242ACEAA+AU242AGEAA [45/176] Denominazione dei componenti](/views2/1049894/page45/bg2d.png)
5
Specifiche dei cavi
• Specifiche del cavo di collegamento UI/UE:
AC122ACEAA - AC122ACERA - AC182ACEAA: H05RN-F 3G 2,0 mm
2
+ 1x0,75 mm
2
AC242ACEAA - AC182ACERA - AC242ACERA: H05RN-F 4G 0,75 mm
2
3
1
9
8
1110
4
6
7
3
POWER
OPER
TIMER
COMP
EMER
2
5

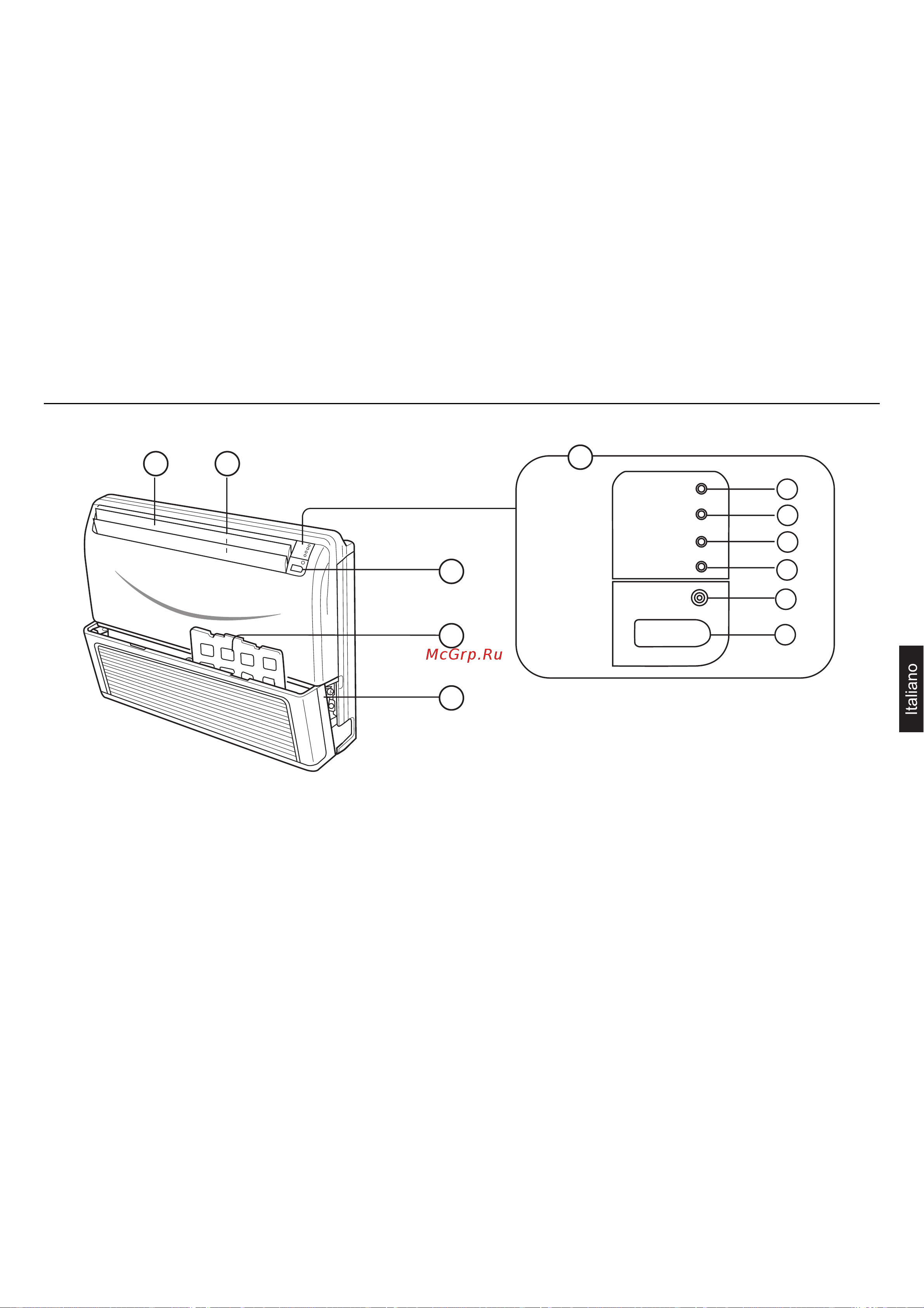

Denominazione dei componenti
(1) Pannello di comando
(2) Interruttore di emergenza
(3) Sensore segnali dal telecomando
(4) Indicatore luminoso (rosso) dell’alimentazione elettrica (Power)
(5) Indicatore luminoso (verde) del funzionamento (Operation)
(6) Indicatore luminoso (giallo) della funzione Timer
(7) Indicatore luminoso (verde) del funzionamento del compressore
(8) Griglia di aspirazione dell’aria
(9) Filtro dell’aria
(10) Deflettori di orientamento verticale del flusso d’aria alto/basso
(11) Deflettori di orientamento orizzontale del flusso d’aria destra/sinistra
Nota: per le unità con comando a filo, lo stato di funzionamento è indicato sul comando a filo, invece che sul pannello di controllo;
impostando la funzione timer il led timer sul pannello di controllo non si accenderà.
• Specifiche del cavo di alimentazione:
AC122ACEAA -AC122ACERA - AC182ACEAA - AC182ACERA: H05RN-F 3G 2,5 mm
2
AC242ACEAA - AC242ACERA: H05RN-F 3G 4,0 mm
2
